ディクソン充填法は、実験室における高純度・少量生産品の分離プロセスに利用できる。

📅2025年4月10日 | ✍️FXSINOテクニカルチーム

化学工学や実験室規模の分離プロセスにおいては、高純度を実現するには特殊な装置が必要となることが多い。 ディクソンの梱包としても知られる θ環（シータ環）高純度かつ小ロット処理に最適なソリューションとして際立っています。従来の固体充填剤とは異なり、この独自のワイヤーメッシュ構造は比類のない物質移動効率を実現し、要求の厳しい蒸留および吸収用途に最適な選択肢となっています。

ディクソン・パッキングとは何ですか？

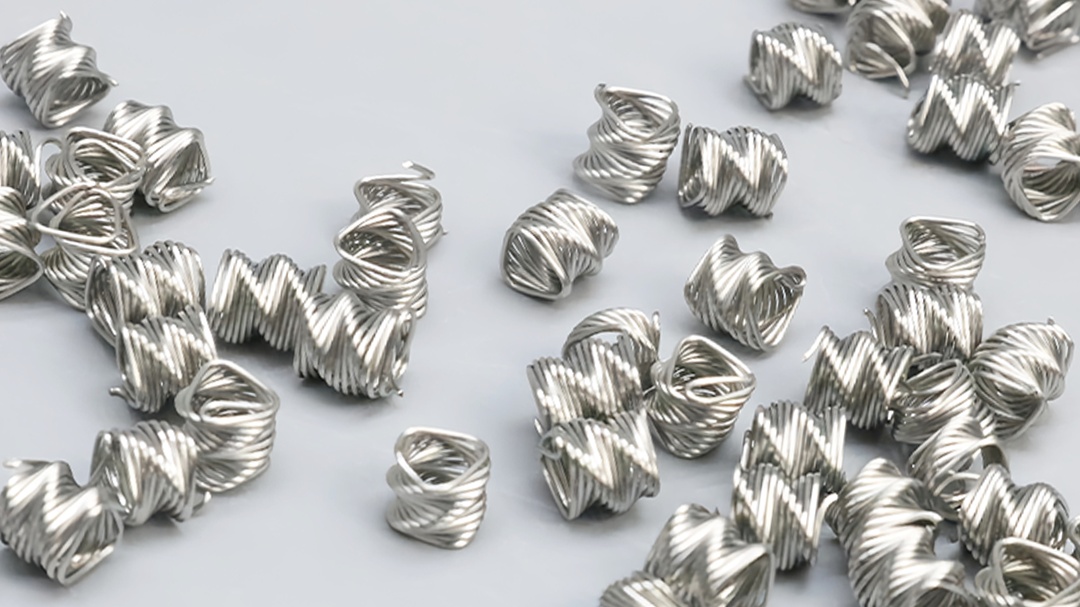

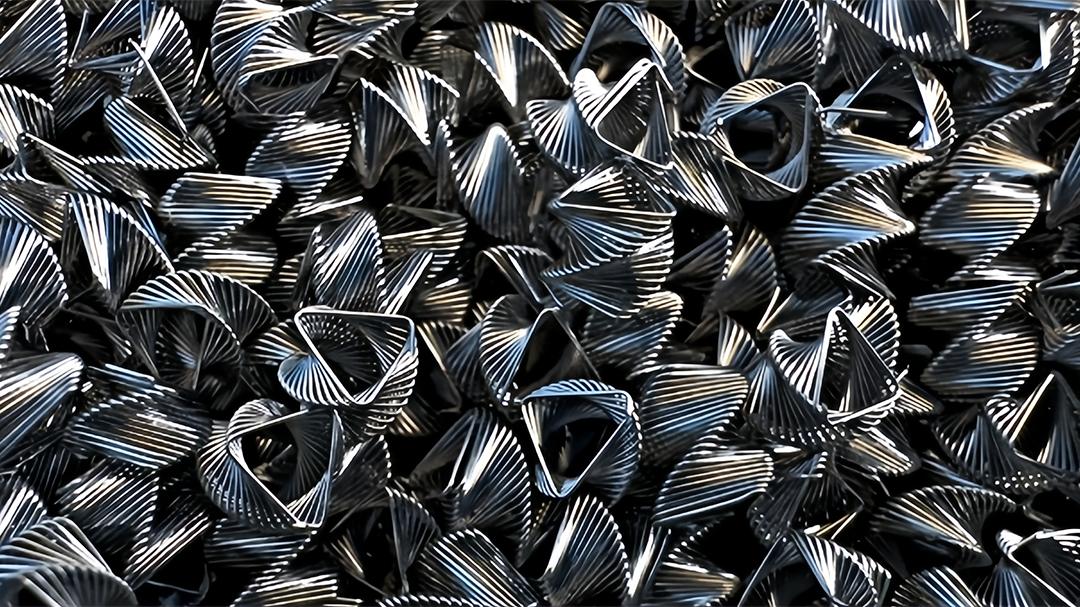

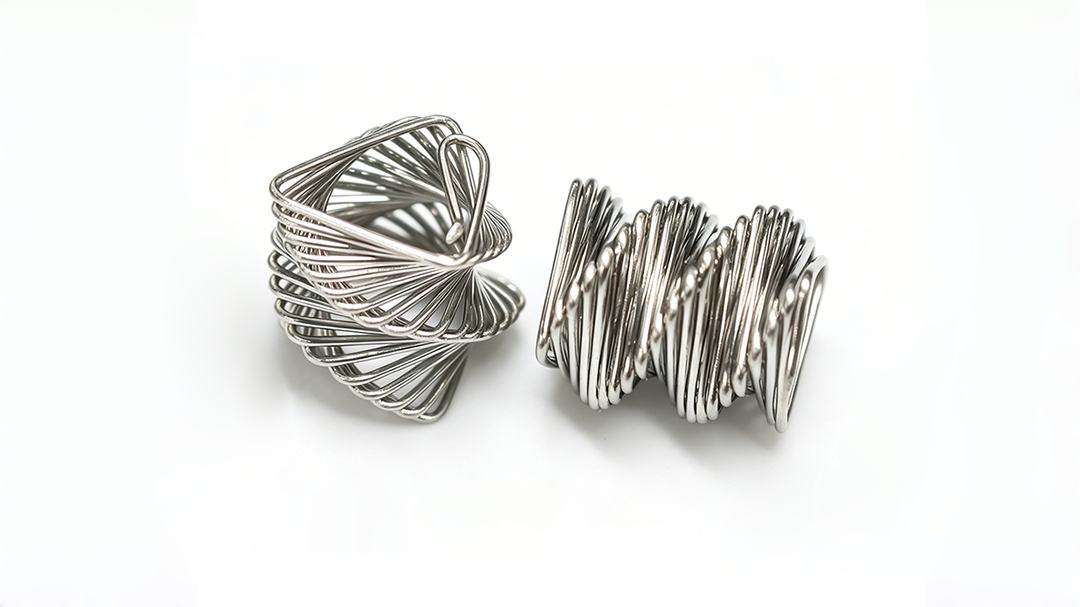

ディクソンパッキングは、 微粒子、高効率包装 金属ワイヤーメッシュ（通常はステンレス鋼または銅）から精巧に製造されています。その最も特徴的な幾何学的特徴は、 直径は高さに等しい (d=h)となり、特徴的な「シータ」形状を形成する。

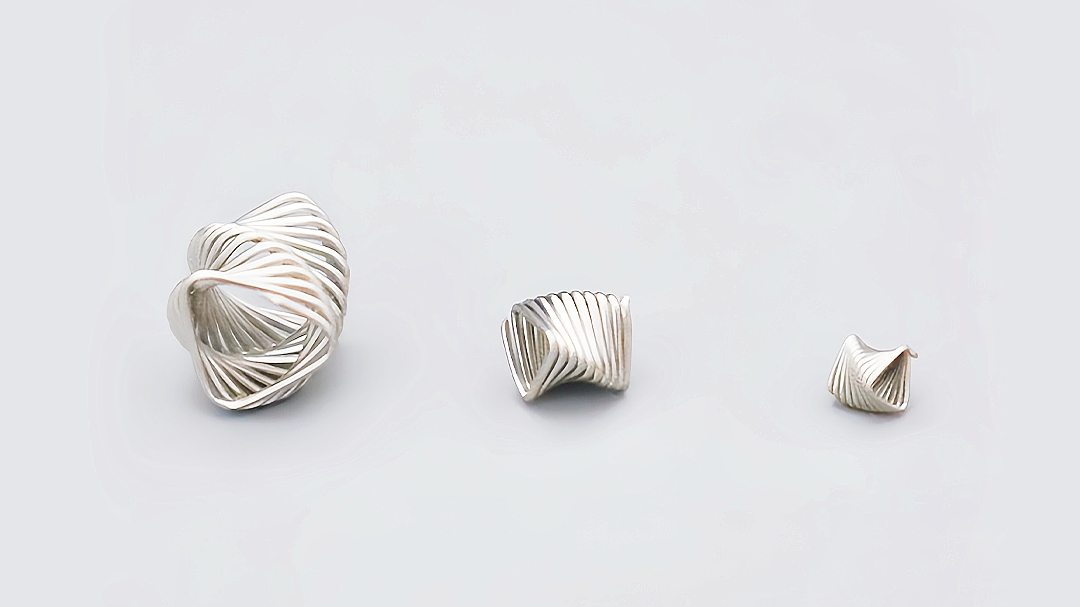

ディクソンリングは様々なメッシュサイズが用意されており、表面積を最大化しつつ圧力損失を最小限に抑えるように設計されています。一般的な仕様は以下のとおりです。

2×2 | 3×3 | 4×4 | 5×5 | 6×6 | 7×7 | 8×8 | 9×9 | 10×10 | 11×11 | 12×12 mm

この幅広い選択肢により、エンジニアは特定のカラム直径と流量に最適なサイズを選択できます。

主な性能上の利点

ディクソンパッキングの優れた性能は、主に以下の点に起因する。 毛細管現象 微細な金属メッシュでできています。従来のセラミックリングやプラスチックリングよりも優れている主な利点は以下のとおりです。

1. 優れた液体分配と膜形成

金属ワイヤーメッシュにより、液体は大きな液滴として流れるのではなく、均一な薄膜を形成する。これにより、気液接触面積が最大化され、効率的な熱および物質移動に不可欠となる。

2. チャネリングの排除

この構造は優先流路を効果的に遮断します。これにより、次のような不安定な現象が大幅に減少します。 チャネルフロー （ガスが液体を迂回する）壁面流により、より一貫性があり効率的な分離プロセスが保証されます。

3. 低圧損

ワイヤーメッシュの開放的な骨格構造により、固体充填材に比べてガスの流れに対する抵抗が低くなります。このため、ディクソンリングは特に以下の用途に適しています。 高真空蒸留 圧力損失を最小限に抑えることが極めて重要なプロセス。

4．高い分離効率（高い理論段数）

金属表面の完全な濡れと大きな有効表面積により、ディクソン充填はより高い 膜形成速度・ベッド高さ1メートルあたりの理論段数が多くなるため、より短いカラムでより純度の高い製品を得ることができる。

効率に影響を与える要因

ディクソン式パッキングは非常に効率的ですが、その性能はいくつかの運用上の要因によって影響を受けます。

• ガス速度： 効率は一般的に、最適な点まではガス流速が高くなるにつれて向上する。
• 表面濡れ性： 充填材表面の濡れ性が高いほど、膜形成が良好になり、物質移動が改善される。
• 柱の直径： 充填効率と塔径の間には比例関係がある。塔径が小さいほど、より顕著な効率特性を示す傾向がある。
• 事前湿潤処理： 安定した効率的な性能を実現するには、運転前にパッキンを適切に湿らせることが不可欠です。r/d > 10、HETP = 0.8–1.2 Dr; D の場合r/d > 70 の場合、分離効率は著しく低下します。

二重構造のディクソンリングを選ぶ理由とは？

機械的安定性と分離効率を高めるため、ディクソンリングは単層構造と二層構造の両方が用意されています。 二重層ディクソンリング メッシュ層を追加することで、梱包材の機械的強度と剛性を大幅に向上させています。

より大きなサイズを必要とするアプリケーション（一般的に 5×5mm以上) 変形を防ぎ、荷重下での構造的完全性を維持するためには、二重層構造が強く推奨されます。

代表的な用途

ディクソン充填材は、その独自の特性により、主に精度と高純度が求められる場面で使用されます。

• 研究所および研究開発： 小型ガラス蒸留塔やパイロットプラントに最適です。
• 高純度化学分離： 精密化学合成や医薬品合成における複雑な混合物の分離に不可欠である。
• 同位体分離： その超高効率性から、安定同位体の分離といった特殊な用途に用いられる。
• 溶剤回収： 高価値溶媒を少量バッチで効率的に精製・回収します。

技術仕様

結論

小規模なプロセスにおいて最高レベルの純度が求められる場合、ディクソン充填材（θリング）が最適な選択肢となります。革新的なワイヤーメッシュ設計により、従来の固体充填材の限界を克服し、優れた物質移動、圧力損失の低減、そして比類のない効率を実現します。
