大手化学プラントにおける改修事例研究：サドルリングパッキンによる30％の効率向上を実現する設計手法

プロジェクトの背景と課題

A 酸性水ストリッピング／アミン再生塔 中国東部の主要石油化学コンプレックスでは、長年にわたり処理能力不足と高エネルギー消費に悩まされてきた。従来のランダム充填方式を採用した既存の塔は、深刻な問題を抱えていた。 チャネリングと壁面流れ 長年の運転により、ガス液分配が悪化し、物質移動効率が低下しました。システム圧力損失は約40%増加し、リボイラー蒸気消費量が大幅に増加しました。さらに、再生酸性ガス中のH₂S含有量が変動し、環境および下流供給仕様を常に満たすことができませんでした。この塔は、高硫黄原油を処理するプラントの能力を制限する重要なボトルネックとなっていました。この改修の主な目的は、塔の主要構造を変更することなく、既存の充填材を高効率充填材に交換し、 容量が15％増加, 物質移動効率の大幅な向上、 そして システムエネルギー消費量の削減.

効率を30%向上させるための3つのコア設計手法

効率の飛躍的な向上は、単一の変更によるものではなく、3つの主要な側面における相乗的な最適化の結果である。 選定、材料、およびシステム統合これらはすべて、特定のプロセス上のボトルネックを解消することを目的としています。

1. 梱包方法の最適化：汎用品からカスタマイズ品へ

問題の診断: オリジナルの金属製パルリングは、泡立ちやすく粘性の高いアミン溶液系において、時間の経過とともに液膜分布が急速に劣化することが判明した。

デザイン実務: スーパーサドルリング Pall Ringsの代替品として選定されたのがこれらです。独自の非対称サドル形状により、2つの主要な利点があります。

• アンチチャネリング設計鞍型の曲線と内部の支柱が流体の方向性のある流れを阻害し、壁面流れとチャネリングを大幅に軽減することで、より均一なベッド分布を実現します。
• 内部表面積の利用効率向上リング型充填材と比較して、サドルリングの凹面は液体をよりよく「保持」し、液膜の滞留時間を延長し、ガスに対してより曲がりくねった経路を提供することで、有効物質移動面積を増加させます。

ケースデータ油圧性能試験では、同じF係数の下で、新しいスーパーサドルリングが 理論板高さ（HETP）を約18%上回る そしてベッドを下げた 圧力低下率30～35％効率向上に向けた流体力学的基盤を確立する。

2. 材料のアップグレード：過酷な化学環境への対応

問題の診断: オリジナルの炭素鋼製パルリングは、 一般的な腐食と応力腐食割れ（SCC） アミン環境（CO₂、H₂S、および微量の分解生成物を含む）では、腐食生成物が溶媒を汚染し、充填材の隙間を詰まらせ、チャネリングを悪化させる可能性がある。

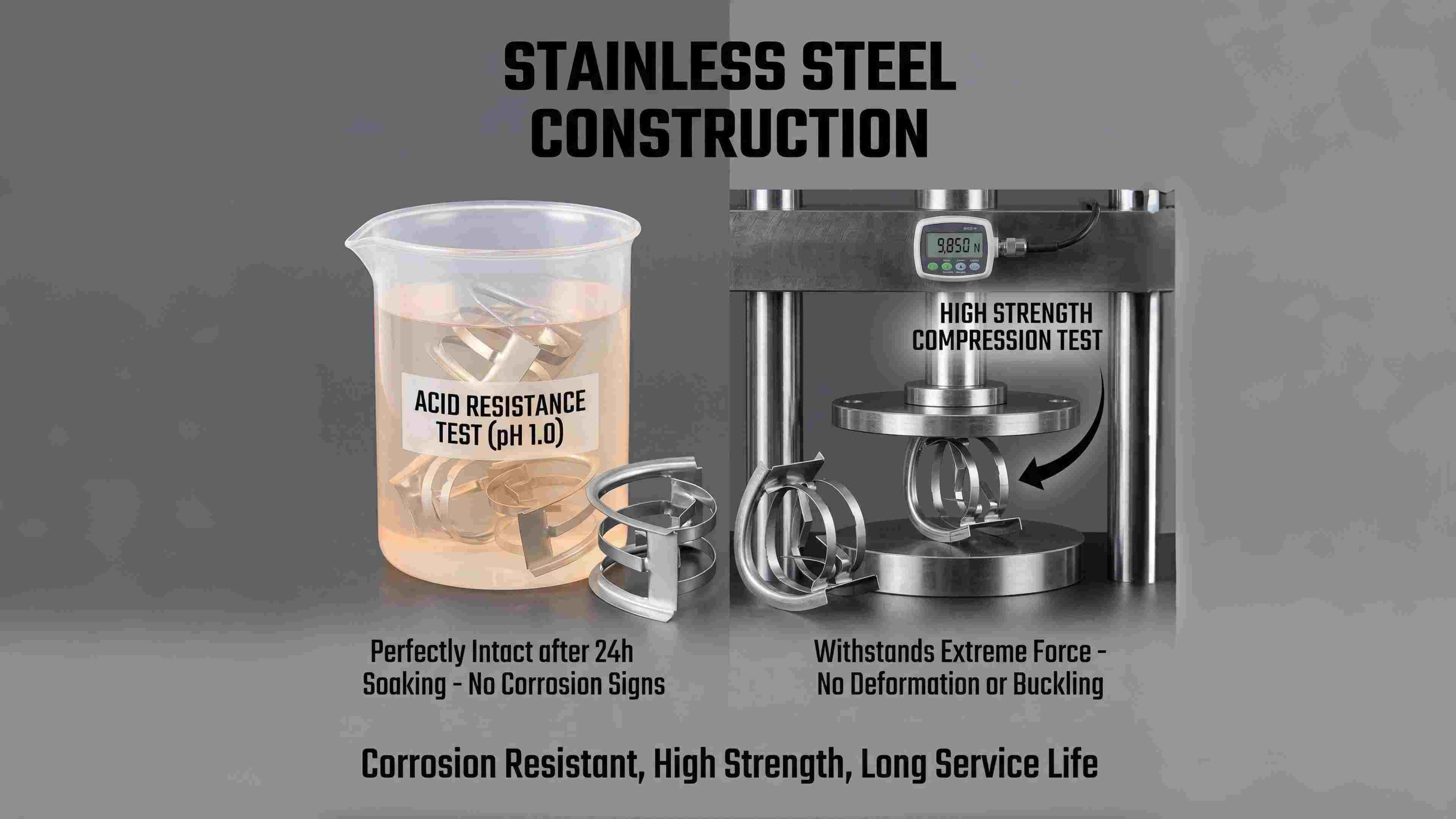

デザイン実務炭素鋼は 2205二相ステンレス鋼 サドルリング用。この材料は、オーステナイト系とフェライト系の利点を兼ね備えています。

• 優れた耐腐食性316Lと比較して、塩化物誘発性応力腐食割れ（SCC）およびアミン環境に対する耐性が大幅に向上しており、より長い耐用年数を保証します。
• 高強度壁厚を薄くすることができ、充填材の重量を減らし、充填層の空隙率を高め、圧力損失の低減にさらに貢献します。

ケースデータ模擬条件下での腐食試験片試験では、2205二相ステンレス鋼の年間腐食速度は0.01 mm/年未満であることが示されました。パッキンの耐用年数は4～5年から10年以上へと延び、より良好な結果を示しました。 総所有コスト（TCO）.

3. システム統合設計：「精密な梱包配置」

問題の診断単にパッキンだけを変更し、内部構造の最適化を行わないと、最適な結果が得られません。元の液体分配器は、新しいパッキンの性能特性に合わなくなっていました。

デザイン実務:

• 液体販売業者の共同再編: A トラフ型液体分配器 サドルリングの分布特性に合わせて再調整および設置され、単位面積あたりの滴下点数が最適化されるようにした。
• ベッド構造の最適化: 背の高いベッド1台を 短めのベッド2台 中間液分配器を用いることで、カラム高さ方向の「スケールアップ効果」を効果的に抑制し、断面全体にわたって非常に均一な気液分配を維持した。
• 厳格なインストール手順: 詳細な 「乾燥」層状梱包の積載手順 そして ディストリビューターの水平度校正プロトコル （許容誤差≦3mm）は、理論的な設計を完璧に実践に移すために厳格に適用された。

結果の見直しとパフォーマンスの検証

本プロジェクトは2025年の工場定期修理期間中に実施され、初回で正常に稼働を開始しました。6ヶ月間の性能試験運転後の主要業績評価指標を以下に比較します。

結論と重要なポイント

結論このケースは、化学塔の改修と、 高性能サドルリングパッキン適用 耐腐食性合金材料、 そして 精密システム統合設計 これは、大幅な効率向上（この場合は約30%の総合的な改善）を達成するための確実な道筋です。これは単なる部品交換ではなく、 流体力学的最適化、材料科学、および工学のベストプラクティス.
