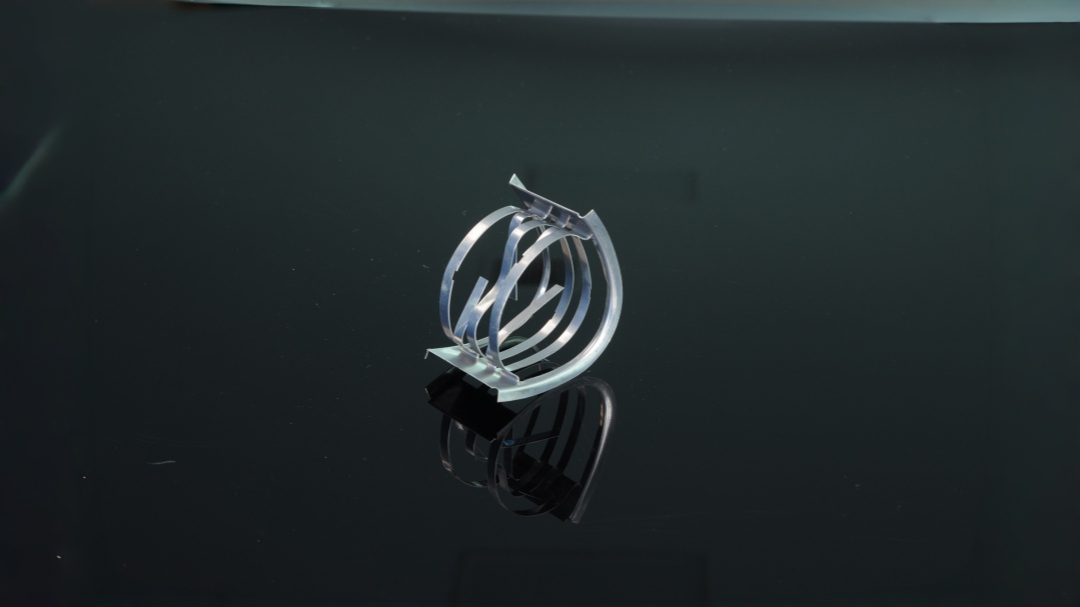

図1：独自の湾曲したサドル形状により、最適な液膜分布が保証されます。
プロセスにおいて、高い分離効率と低い圧力損失のバランスが求められる場合、 金属製インタロックスサドル（金属製サドルリング） 業界のベンチマークです。特徴的な弧状のデザインにより、チャネリングを最小限に抑え、液膜表面積を最大化します。 真空蒸留塔、CO₂吸収塔、硫酸乾燥塔.
このガイドでは、金属製サドルパッキンの工学的利点と、よくある設置上の落とし穴を回避する方法について詳しく説明します。

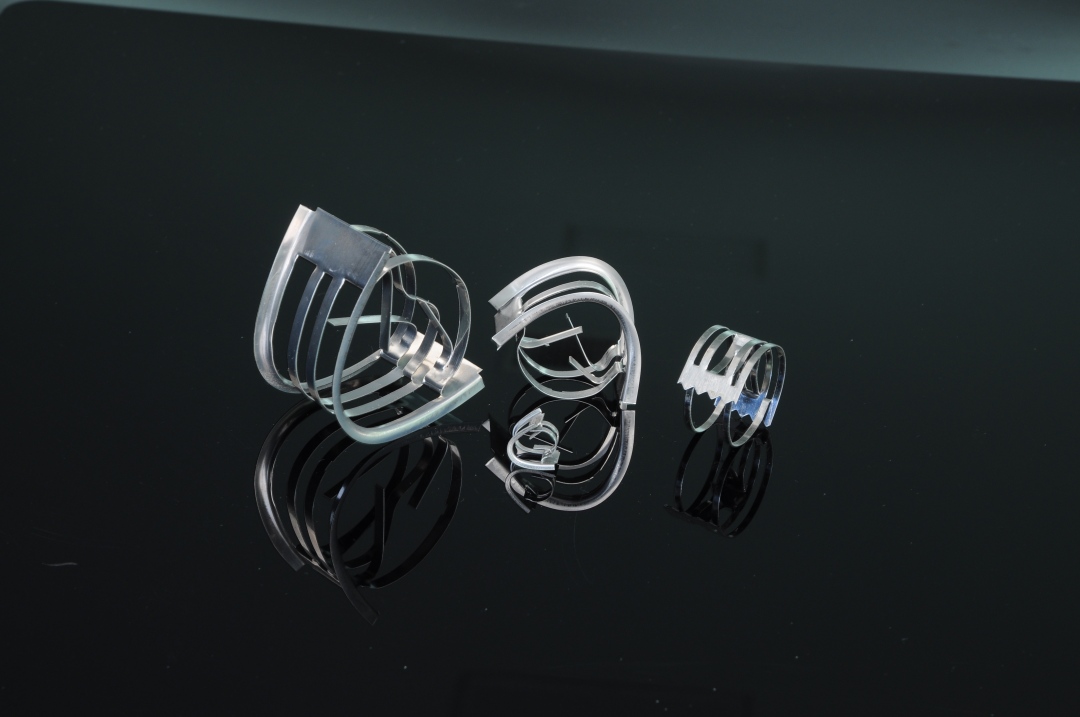

メタルパルリングは汎用性が高いものの、サドル形状は特定の用途において優れた流体力学的性能を発揮します。以下に技術的な詳細を示します。
| 特徴 | メタルインタロックスサドル | 金属製ポールリング | アドバンテージ |
|---|---|---|---|
| 分離効率 | より高い（濡れ性が良い） | 高い | 敏感な脚の割れ目のためのサドル |
| 液体の分布 | 非常に良い（曲面） | 良い | 雨に弱い人向けのサドル |
| 圧力低下 | 低い | 低い | 同等のもの |

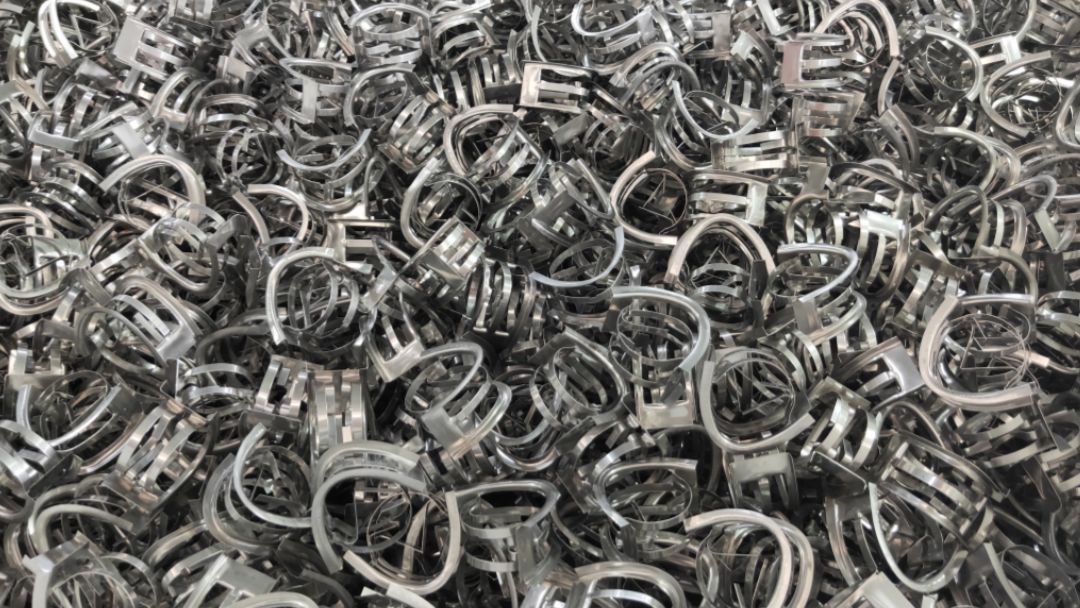

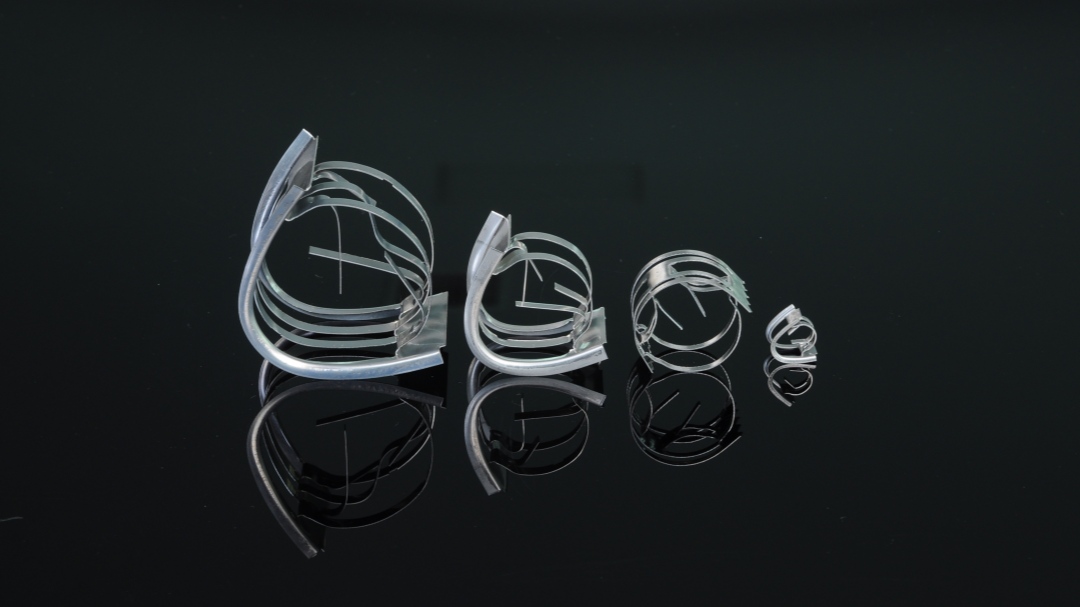

サドルは形状上、リングとは異なる向きで柱壁に沿って配置される傾向があります。直径300mm未満の塔では、これが深刻な壁面チャネリングを引き起こす可能性があります。 常に正しいサイズ比を使用してください。充填材の直径は、カラム直径の1/8未満である必要があります。
金属製サドルは、外部還流冷却器や露出型冷却塔でよく使用される。炭素鋼製のサドルは、CUI（腐食性物質による腐食）を起こしやすい。 屋外設置や洗浄セクションには、塩化物応力腐食割れによる早期破損を防ぐため、316Lステンレス鋼を指定してください。
サドルの形状が湾曲しているため、開口部を予想とは異なる形で覆ってしまうことがある。 充填材の移動を防ぎつつ、蒸気の流れを確保するために70%以上の開口面積を維持するため、支持グリッドの開口部は公称サドルサイズの60%以下にしてください。
FXSINO 当社は、世界中の化学・石油化学プロジェクト向けに、精密成形された金属製インタロックスサドルを提供しています。サンプルや技術図面については、お問い合わせください。
接触 FXSINO: [[jackieqiu9202@gmail.com]] | [[18507999558]]
