金属構造充填材：高効率分離のベンチマーク

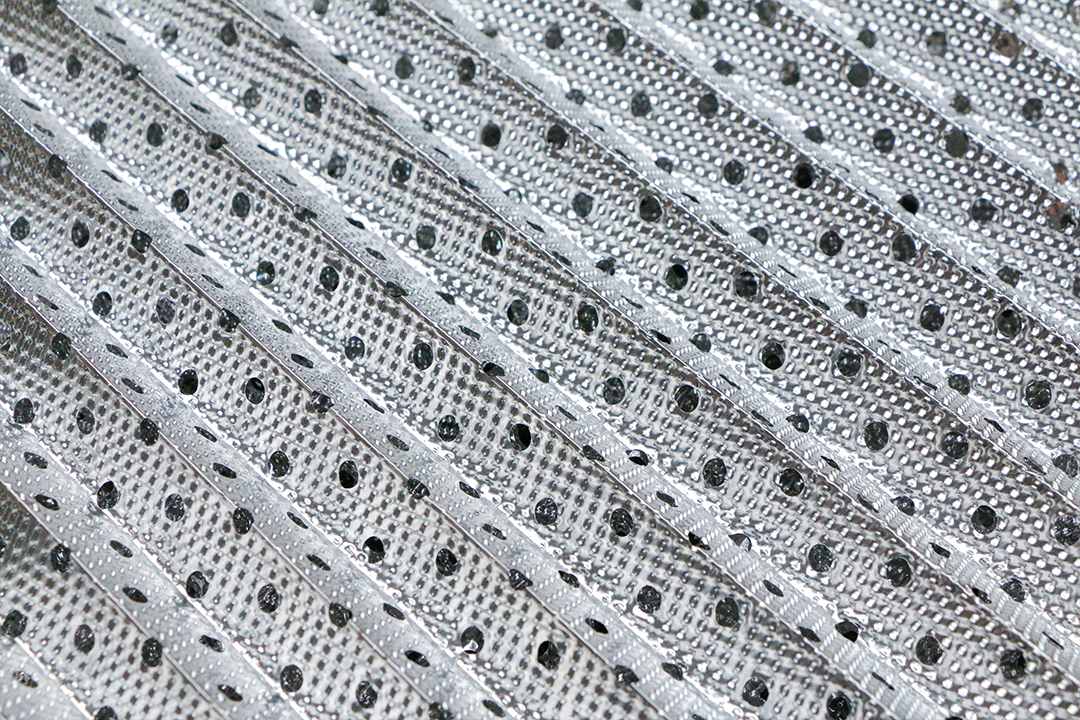

図1：表面積を最大化するために精密に設計された、金属構造梱包材の波形シート。

分離プロセスで最小限のエネルギー消費で最大限の純度が求められる場合、 金属構造の梱包 は決定的なソリューションです。精密に波形加工された金属シートで構成されたこのパッキンは、チャネリングを排除し、圧力損失を最小限に抑える幾何学的に整った流路を作り出します。これは業界標準です。 真空蒸留、CO₂ 捕集、および複雑な石油化学分離.

このガイドでは、最適な仕様を選択する方法と、よくある設置ミスを回避する方法を詳しく説明し、柱の最高の性能を確保することを目的としています。

性能と特性の比較

落とし穴1：液体の分配不良

構造充填材は、液体の不均一な分配に非常に敏感です。液体分配器が充填材表面全体に均一な流れを提供できない場合、効率は著しく低下します。 高性能な構造化パッキンには、摩耗した、あるいは設計の劣るディストリビューターを絶対に組み合わせないでください。高品質のパン型またはスプレー型ディストリビューターに投資しましょう。

落とし穴2：設置時の水平調整の誤り

ランダム充填とは異なり、構造化充填は完全に水平でなければならない。わずか1度の傾きでも、蒸気が充填材を迂回して高圧側に流れてしまう可能性がある。 設置時にはレーザーレベルまたは水準器を使用して、各層が完全に水平になっていることを確認してください。

落とし穴３：壁ワイパーを無視する

蒸気はカラム壁に沿って流れる傾向がある。壁面ワイパーがない場合、この蒸気は物質移動ゾーンを迂回してしまう。 梱包設計には、蒸気を段ボールシートの溝に戻すための分割式壁面ワイパーを組み込むようにしてください。

1. モデル選択: 一般的な蒸留および吸収には、効率と容量のバランスが良い250Yを選択してください。高さが小さく理論段数が多い高純度分離には、500Yを選択してください。
2. 材料の選択： 一般的な用途には304SSを使用してください。酸性環境では316L、高温焼入れでは410SSにアップグレードしてください。極度の腐食（例：H₂Sまたは塩化物）については、モネルまたはチタンを検討してください。
3. 表面処理： 表面張力の低い液体には、液体の広がりと濡れ性を向上させるために、穴あきシートまたは表面加工されたシートをご依頼ください。
4. ベッドの高さ制限： 構造化充填材は深層充填層でも良好な性能を発揮しますが、壁面流の影響を打ち消すために、充填層の高さ6メートルごとに液体再分配器を設置してください。

エンジニアリング構造充填材でカラムを最適化

FXSINO 当社は、世界中の製油所や化学プラント向けに、精密設計された金属構造パッキン（250Y、350Y、500Y）を提供しています。油圧解析およびお見積もりについては、当社のエンジニアまでお問い合わせください。
