高効率蒸留塔用500Y構造充填材

家 ニュース

高効率蒸留塔用500Y構造充填材

高効率蒸留塔用500Y構造充填材
August 13, 2026

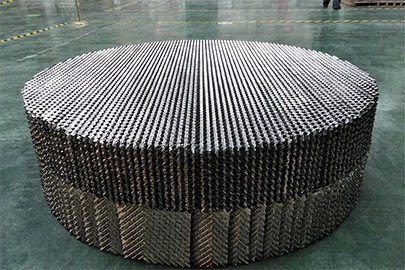

500Y Metal Structured Packing high surface area close-up

図1:500Y充填材の高密度波形構造は、物質移動のための表面積を最大化する。

500Y構造化梱包 高効率蒸留塔向け

エンジニアリングの洞察: 蒸留の目標が処理量最大化ではなく純度最大化である場合、500Yが最適な選択肢となります。約500m²/m³の比表面積を持つ500Yは、理論段相当高さ(HETP)が最も低く、コンパクトなカラム高さで高純度分離を実現します。Fxsino

1. 技術仕様

500Yは、要求の厳しい分離向けに設計されています。以下は、標準パラメータです。 FXSINO データシート 改訂版2024-06:

パラメータ価値運用上の影響
比表面積約500 m²/m³250Yと比較して転送面積が2倍になります。
典型的なHETP300~400mm1メートルあたりの理論上のプレート枚数を増やす。
空隙率約95~97%250Y未満の場合、圧力損失が大きくなる。
充填率(Fp)約55~65(SI)係数が高いほど、最大蒸気容量が制限されます。

2. 主な用途と高効率な利用方法

分離作業が困難な場合や、純度要件が厳しい場合は、500Yが最適なソリューションです。

  • 精密化学・医薬品蒸留: 高純度を必要とする異性体や熱に弱い化合物の分離。
  • 溶剤回収: 閉ループシステムにおいて、高純度のリサイクル溶媒(例:DMF、トルエン)を実現する。
  • 高純度炭化水素の分解: 相対揮発度が1.0に近い、沸点が近い成分を分離する。
  • 高層柱の上部構造: 蒸気流量は低いものの分離効率が非常に重要な、非常に背の高い塔の上部でよく使用される。

3. 選択ガイド:500Y vs. 250Y

500Yと250Yのどちらを選ぶかは、完全にあなたの制約要因によって決まります。以下の表を参考にしてください。

500Yを選択する場合...250Yを選択する場合...主な差別化要因
純度が最優先事項です。スループットが最優先事項です。効率性対生産能力。
列の高さには制限があります。柱の直径には制限があります。垂直空間と水平空間。
相対変動率は低い(<1.1)相対変動率が高い(1.5以上)。分離の難しさ。

4. 腐食性環境における材料選定

500Y鋼板は薄板であるため、荷重下での変形や腐食を防ぐためには、材料の選定が非常に重要です。

  • 316Lステンレス鋼: 弱酸または弱塩化物を含むほとんどの化学反応における標準規格。
  • ハステロイC-276: 酢酸蒸留や湿式塩素ガスなど、非常に腐食性の高い用途向け。
  • チタン: 湿った塩素、海水、または強い酸化条件下で使用されるサービスに不可欠です。
  • 304SSに関する注記: 腐食代が低く、応力腐食割れのリスクが高いため、500Y材を重要な用途に使用することは推奨されません。

重要なインストール警告

販売代理店は交渉不可

500Yは液体の分配不良に対する許容度が非常に低い。液体分配器の設計が完璧でない場合(目標均一性±3%)、500Yの効率上の利点は完全に失われてしまう。 高効率な梱包と低品質な販売業者を組み合わせてはいけません。

よくある質問

Q:500Yは真空蒸留に使用できますか?

A:一般的には、いいえ。500Yは充填率が高く、それに伴う圧力損失も大きいため、高真空用途には適していません。真空カラムには、250Yまたは低圧力損失構造の専用充填材を使用してください。

Q:500円の追加料金に見合う価値はありますか?

A:はい、製品仕様で必要とされる場合です。分離が難しい場合に250Yカラムを使用する場合、同じ純度を達成するにははるかに高いカラムが必要となり、結果として設備投資額と運転コストが増加します。



500Y油圧性能曲線をリクエストする

柱の設計が最適化されていることを確認してください。詳細な技術データと見積もりについては、FXSINOまでお問い合わせください。

FXSINOへのお問い合わせ: jackieqiu9202@gmail.com | +86 18507999558
