304と316Lの構造化梱包:どちらがあなたに最適ですか?

家 ニュース

304と316Lの構造化梱包:どちらがあなたに最適ですか?

304と316Lの構造化梱包:どちらがあなたに最適ですか?
August 13, 2026

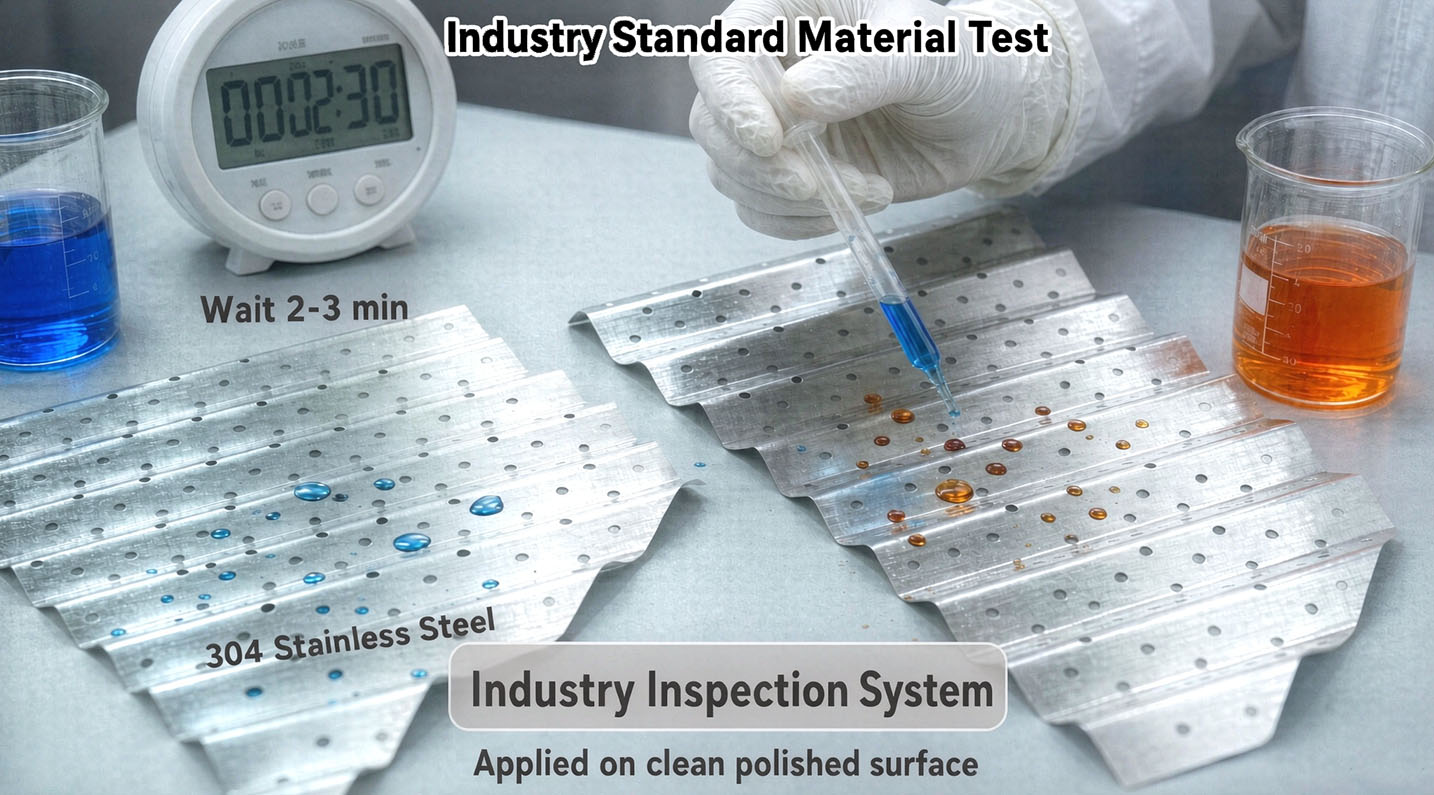

Side-by-side comparison of 304 and 316L stainless steel structured packing sheets

図1:304(左)と316L(右)の構造化充填面の視覚的比較。

304と316Lの構造化梱包どちらがあなたに合っていますか?

材料選定に関する注意喚起: 金属構造パッキンに304と316Lのどちらを選ぶかは、単に予算の問題ではなく、壊滅的な故障を防ぐための重要な判断基準となります。304(SS304)はコスト効率に優れた主力製品ですが、316L(SS316L)はモリブデンをベースとした塩化物に対する重要な保護性能を提供します。それぞれの特徴を詳しく見ていきましょう。

1. 化学組成と「モリブデンの利点」

両者の根本的な違いは、合金元素にある。どちらもオーステナイト系ステンレス鋼だが、316Lには2~3%のモリブデン(Mo)が含まれているのに対し、304には含まれていない。

Microscopic view of stainless steel grain structure showing Molybdenum distribution
要素304 (SS304)316L(SS316L)インパクト
クロム(Cr)18~20%16~18%不動態層(耐食性)を形成する。
ニッケル(Ni)8~10.5%10~14%オーステナイト構造を安定化させる。
モリブデン(Mo)0%2~3%孔食および隙間腐食に強い。
炭素(C)≤ 0.08%≤ 0.03%「L」は低炭素(溶接部の腐食を防ぐ)を意味します。

2. 耐食性: PREN 係数

エンジニアは 孔食抵抗当量数(PREN) 耐食性を定量化するための式は次のとおりです。

PREN = %Cr + 3.3 × %Mo + 16 × %N

Severe pitting corrosion on 304 stainless steel vs intact 316L surface

図2:塩化物暴露後の304(左)と健全な316L(右)の孔食。

  • 304 PREN ≈ 18-20: 塩化物環境下では孔食が発生しやすい。
  • 316L PREN ≈ 24-26: 腐食に対する耐性が著しく向上した。

塩化物閾値

304ステンレス鋼は通常、塩化物(Cl)によって破損します。-濃度が 50~100 ppm 高温下で。316Lは多くの場合、 1000~2000 ppm 同様の条件下において。もしあなたのプロセスが海水、塩水、または酸性塩化物を含む場合、316Lは単なる選択肢ではなく、必須の選択肢となります。

3.コストと総所有コスト(TCO)の比較

316Lの梱包コストは約 20~40%増 304よりも前払いの場合、TCOは異なる状況を示している。

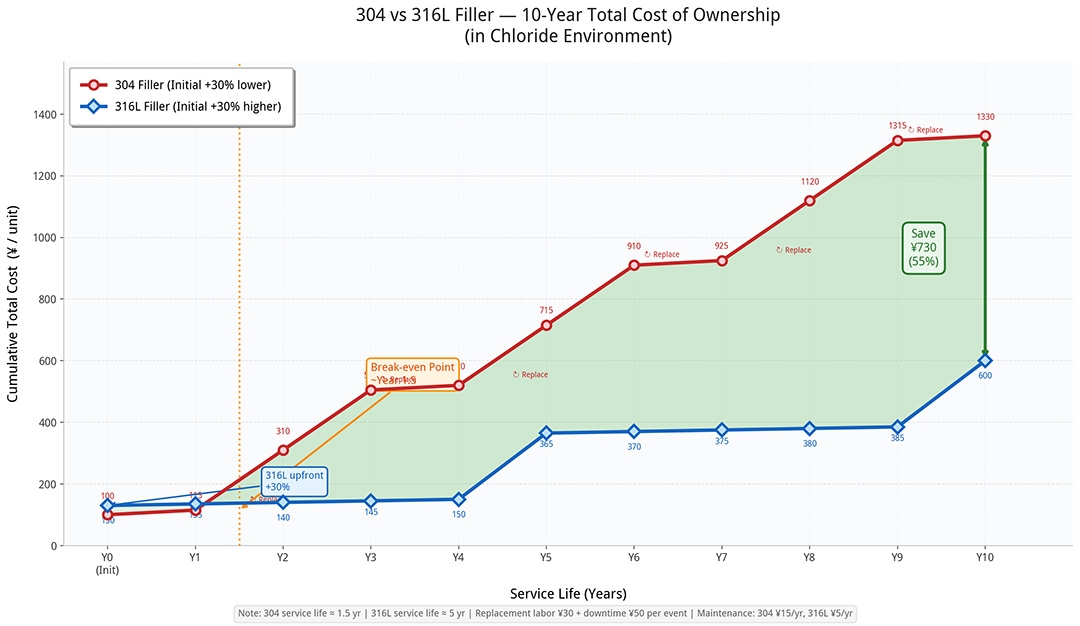

Graph showing long-term cost savings of 316L vs 304 packing over 10 years
  • シナリオA(一般的な有機物): 塩素を含まないクリーンな炭化水素や溶剤を処理する場合、304が経済的に最も優れています。ここで316Lを使用するのは過剰設計です。
  • シナリオB(酸性水/アミン): Hの場合2SとCO2 微量の塩化物が存在すると、304ステンレス鋼は腐食します。パッキンの交換頻度が2年ごとであるのに対し、304ステンレス鋼は10年ごとであるため、10年間で見ると316Lステンレス鋼の方が安価です。

4. 選択チェックリスト:あなたに最適なのはどれですか?

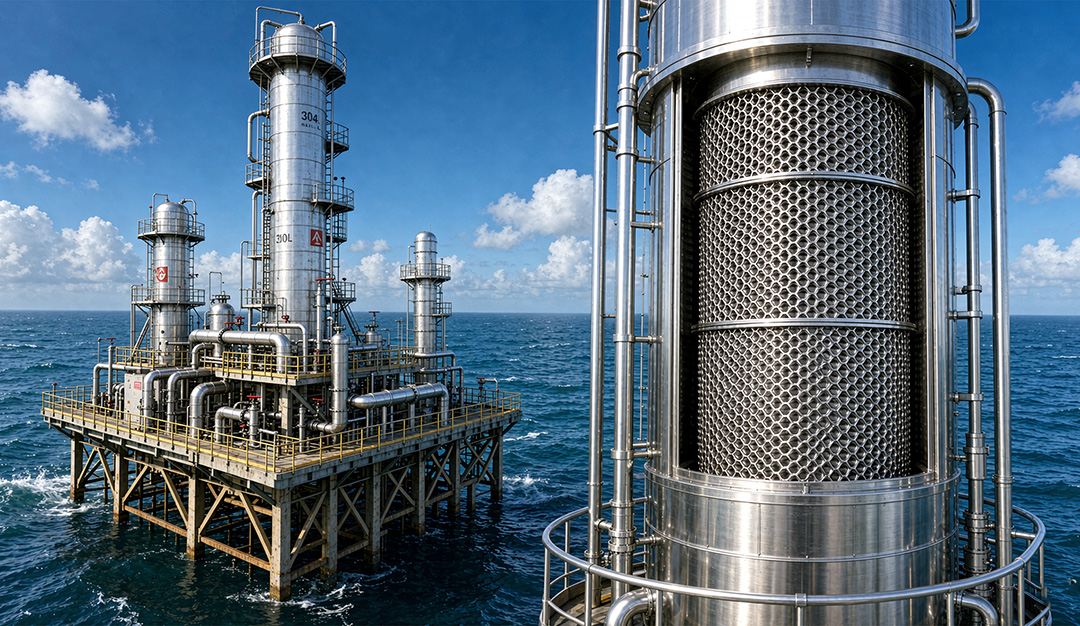

Distillation column on an offshore oil rig requiring 316L stainless steel packing
304番を選択してください。316Lを選択する場合...重要な要素
このプロセスは非腐食性です。塩化物(Cl)-) が存在する。塩化物濃度
大気温度。高温(60℃以上)。温度感度。
予算が最大の制約要因です。長期的な信頼性が鍵となる。総所有コスト。

5.設置および溶接に関する注意事項

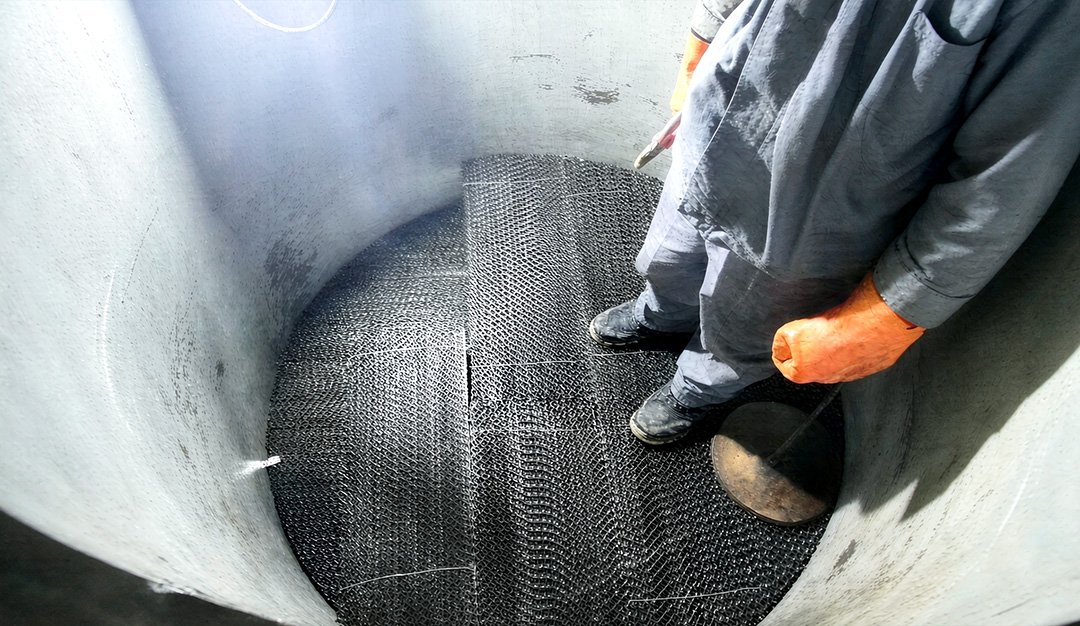

Close-up of welding joints on 316L structured packing modules during installation

316Lの「L」は「低炭素」(≤0.03%)を意味します。これは、モジュールの組み立てや設置時に薄い金属板を溶接することが多い構造パッキンにとって非常に重要です。低炭素は溶接部での鋭敏化(炭化クロム析出)を防ぎ、粒界腐食の急速な進行を抑制します。必ずサプライヤーから「L」グレードを証明する材料ミル証明書(MTC)を入手してください。

よくある質問

質問:沿岸部の製油所で304パッキンを使用できますか?

A:一般的には、いいえ。大気中の塩分(NaCl)の沈着と高湿度によって腐食性の微小環境が作り出されます。316Lは沿岸部や海洋施設における標準的な材質です。

Q:316Lは常に304よりも優れているのでしょうか?

A:いいえ。高濃度・高温の硫酸環境では、304も316Lも性能が劣ります。合金20またはハステロイが必要になります。純粋な高温苛性ソーダ(NaOH)環境では、304の方が316Lよりも優れた性能を発揮することがよくあります。

腐食評価が必要ですか?

お客様のプロセスパラメータ(温度、塩化物濃度、pH)をお送りください。当社のエンジニアが、お客様の構造化パッキンに最適な合金をご提案いたします。
