多孔板構造パッキン:濡れ性と効率を向上

家 ニュース

多孔板構造パッキン:濡れ性と効率を向上

多孔板構造パッキン:濡れ性と効率を向上
August 20, 2026

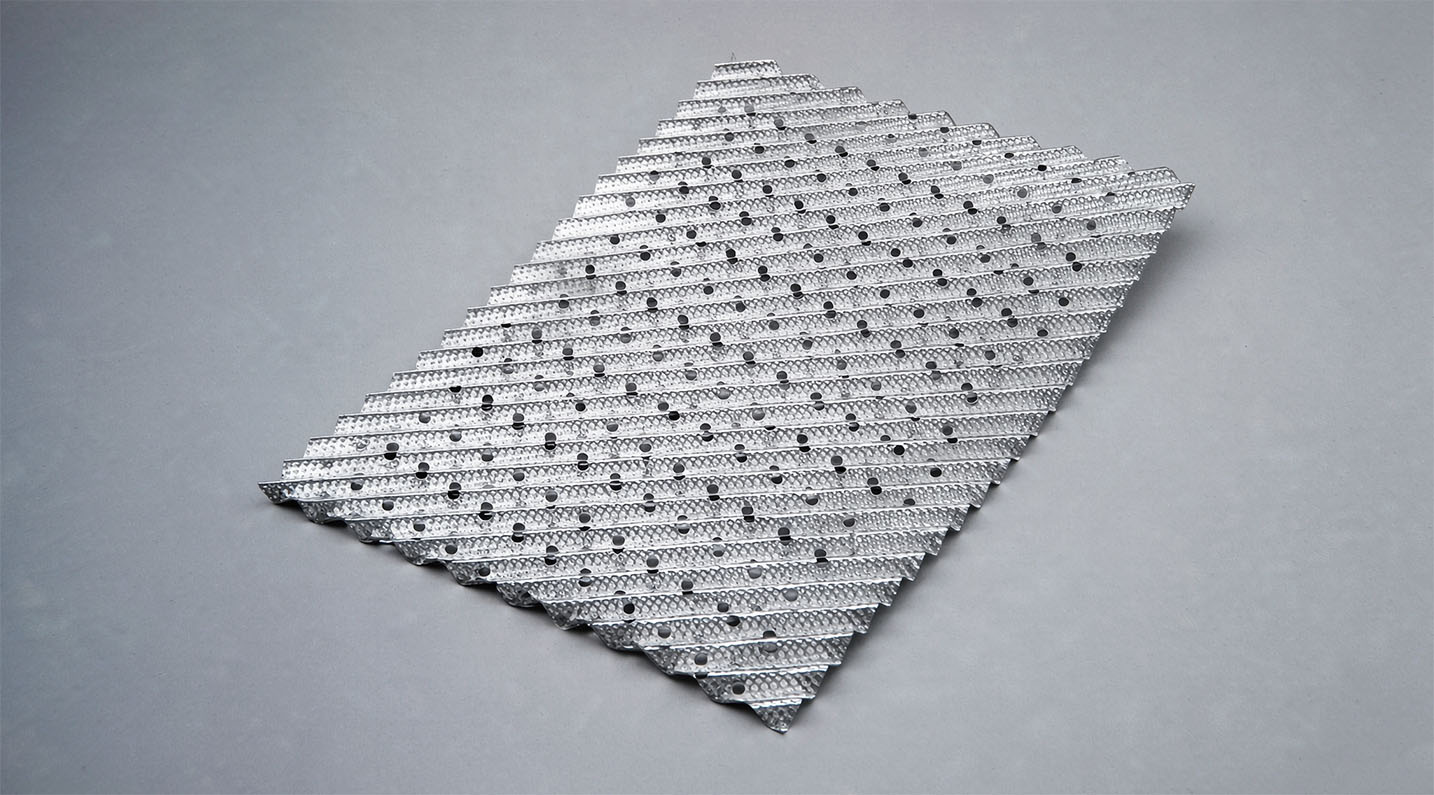

Metal perforated plate structured packing with visible corrugation and precision perforations

図1:穴あき板構造の梱包材の拡大図。波状構造と均一な穿孔パターンが示されている。

多孔板構造パッキン:濡れ性と効率を向上

結論: 穴あきプレート構造充填材は、波形金属板に精密に打ち抜かれた穴(通常直径4~5mm)を利用して液膜の更新を促し、乾燥箇所をなくし、乱流循環ゾーンを作り出すことで、同じカラム内の穴のない表面と比較して最大20~30%高い物質移動率を実現します。

プロセスエンジニアが指定する場合 構造化された包装最も誤解されている機能は、 穿孔ほとんどの購入者は「250Y」または「500Y」が必要だと知っていますが、理解している人はほとんどいません なぜ 穴の有無は重要です。この記事では、穴あき板を無孔板や金網よりも選択することの物理的、幾何学的、そして実際のメリットについて詳しく解説します。

1. 穴あき板構造梱包とは何ですか?

有孔板構造パッキンは、薄い金属板(通常0.1~0.2mm厚)に規則的な穴をあけ、次に一定の角度(通常45°または60°)で波形加工を施して製造されます。隣接する板は、波形加工の方向を逆にして重ね合わせることで、傾斜した開口部のある流路を形成します。

Cutaway diagram of perforated corrugated plates showing reversed corrugation angles and flow channels

各穴は通常、 直径4~5mm穿孔と波状構造の組み合わせにより、3つの効果が同時に発生します。

  • 強制的な液体の再分配 液体は穴を通って隣接する流路に流れ込み、壁面流れや不均一な分配を解消する。
  • フィルムの継続的な更新 ―液膜は穿孔箇所ごとに破断と再形成を繰り返し、停滞した境界層を破壊する。
  • 表面粗さの向上 ―各穴の周囲の微細構造により、保持時間と界面積が増加する。

一般的な仕様には以下が含まれます 125Y、250Y、350Y、450Y、500Y、700Y材質はSS304LやSS316Lから二相ステンレス鋼、チタン(グレード2/グレード7)まで多岐にわたります。

2. 穿孔が濡れ性を向上させる仕組み

濡れ性は接触角によって決まります。接触角が小さい(90°以下)場合は液体が均一に広がり、接触角が大きい(90°超)場合は乾燥した部分が生じ、物質移動が阻害されます。滑らかで穴のない金属板では、液体は波状の溝に沿って流れ、波状の部分は乾燥したままになります。

穿孔効果: 液体が穴に遭遇すると、毛細管力によって液体が引き込まれ、下面に「液体のカーテン」(「ツインフィルム」とも呼ばれる)が形成されます。このカーテンによって活性界面積が劇的に増加し、自由表面に強い毛細管波が発生します。

High-speed photography of liquid curtain forming through perforation versus dry spots on unperforated plate

図2:穿孔部を介した液膜形成(右)と、穿孔のないプレート上での液流チャネリング(左)。

エア・リキードの研究開発センターによる2D-2C PTV光フロー可視化を用いた研究では、穴あきプレートが カーテン形成前に各穴の周囲に馬蹄形渦が発生し、カーテン形成後にはディーン渦と腎臓型対の再循環が発生する。レイノルズ数が高い場合、これらの混沌とし​​た渦は以下を生み出す。

  • 強い乱流渦 気液界面における物質輸送を促進する。
  • 停滞点 局所的な液膜速度が遅いため、気液接触時間が長くなる。
  • ネガフィルムの感度 カーテン内部で局所的に検出された――これは単なる下降流ではなく、真の再循環の証拠である。

3.効率化によるメリット:重要な数値

構造化充填材表面改質に関する最近の研究によると、濡れ性を最適化することで物質移動速度を向上させることができる。 20~30% 同時にエネルギー消費量も削減します。この効率向上は、以下の3つの測定可能な改善点によるものです。

パフォーマンス指標無孔板穴あきプレート
液体の分布均一性中程度(チャネリング)非常に優れている(均質)
乾燥斑の発生低いL/G比で高い噴霧密度0.2 m³/(m²·h)でも最小限
物質移動効率の向上ベースライン+20~30%
防汚性低い強力(セルフクリーニング効果)

穴あきプレートパッキンは、 噴霧密度:0.2~200 m³/(m²·h) 真空から高圧までの圧力に対応できるため、化学、石油化学、石油精製、天然ガス処理における真の「万能」構造化充填材と言える。

4. 形状の選択:穴のサイズと波形角度をプロセスに合わせて調整する

4.1 穿孔径と開口率

標準的な使用法 直径4~5mmの穴開口面積比(総穴面積÷板面積)はバランスが取れていなければならない。

  • 低すぎる(<5%): 横方向の流れを制限し、圧力損失を増加させ、フィルム交換頻度を低減する。
  • 最適なゾーン: 比表面積を犠牲にすることなく、流路間での頻繁な液体交換を可能にする十分な開口面積。
  • 高すぎる(15%超): 有効物質移動面積が減少し、充填材は構造化された充填材というより、格子状のトレイのような形状になる。

4.2 波形角度:45°対60°

波形角度は、効率と容量のトレードオフを直接的に左右する。

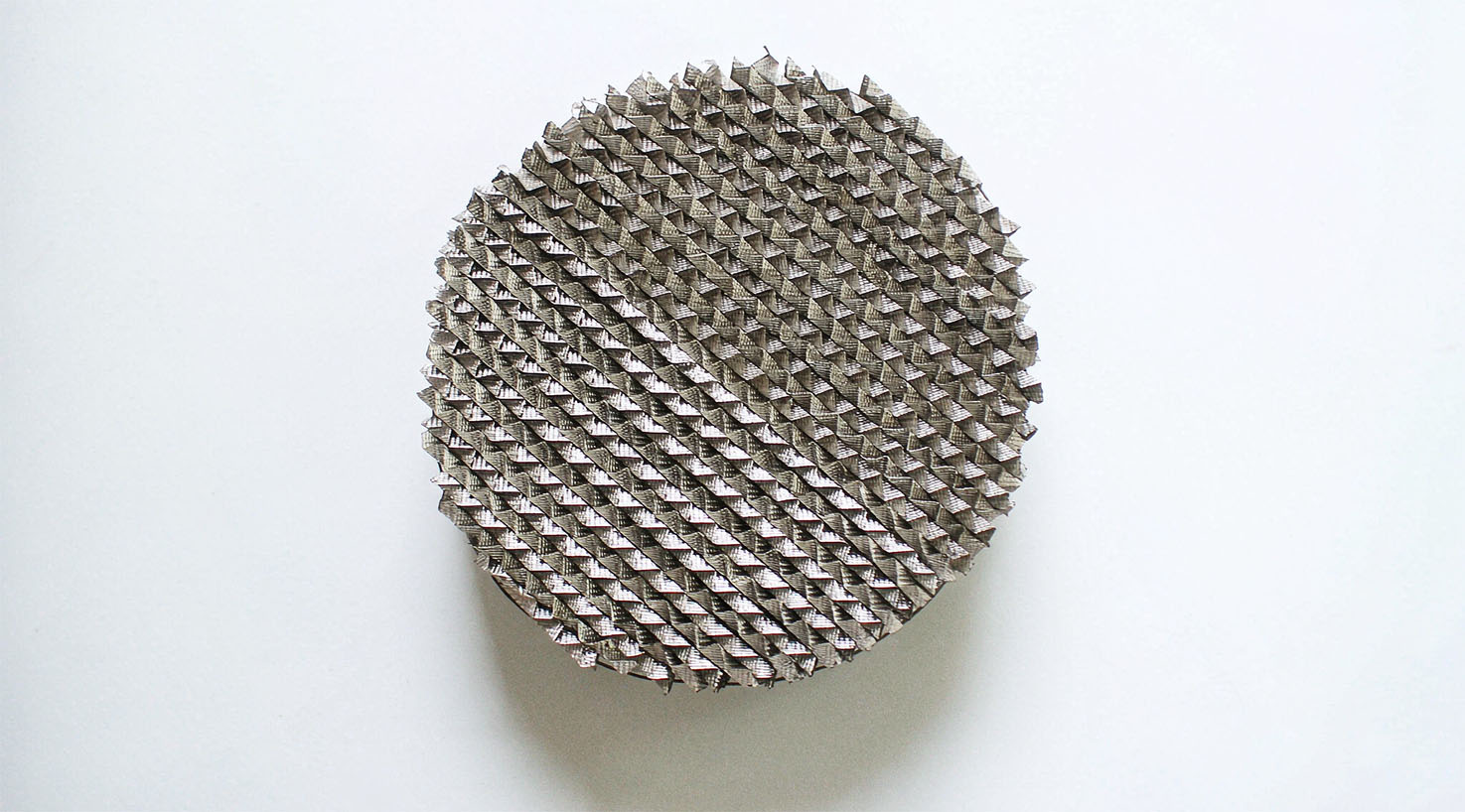

Comparison of 45-degree and 60-degree corrugation angles on perforated plate structured packing
  • 45°(Y型): 高効率、低容量。圧力損失が制限要因となる真空蒸留に最適です。(例:250Y、500Y)
  • 60°(X型): 容量は大きいが、効率はやや低い。高ガス負荷の常圧式または加圧式吸収塔に適している。(例:250X、500X)

5. 有孔板と金網:どちらを選ぶべきか

どちらも「構造化」されているが、それぞれ異なる目的のために存在している。

寸法穴あきプレート金網
最適高いL/G吸収率、汚れたサービス超低圧力損失、高純度蒸留
典型的な特定領域125~700 m²/m³最大750 m²/m³
料金適度より高度な(複雑な織り方)
防汚強い弱い

経験則:プロセスにHが含まれる場合2S、CO2液体負荷の高いアミン溶液などには、穴あきプレートが最適です。圧力降下が1パスカルでも重要な、熱に弱いファインケミカルの真空蒸留には、金網が優れています。どれを選べば良いか迷ったら、高効率蒸留のための500Yガイドをご覧ください。

6. 代表的な用途

穴あき板構造の梱包材は、以下のサービスにおいて主流となっています。

  • 天然ガスの乾燥と脱硫 強力な防汚性を持ち、様々な液体負荷に対応します。
  • 原油常圧蒸留/真空蒸留 ―低圧力損失、高容量。
  • 溶剤回収および空気分離 ―均一な分布は偏りを防ぐ。
  • 医薬品の是正 清掃が容易で、ASMEおよびAPI規格に適合しています。
  • CO2 アミンによる捕捉 ―穴が開いていることで、局所的な過熱や劣化を防ぎます。
Workers installing perforated plate structured packing modules inside a distillation column

7. 腐食性環境における材料選定

穿孔自体の性能は、周囲の金属の材質に左右されます。塩化物を含む環境では、各穴の縁が応力集中点となり、孔食が発生します。そのため、材料の選定は非常に重要です。

  • SS304L: 塩化物を含まない、清浄な有機物に適しています。
  • SS316L: モリブデンを2~3%含有し、1000~2000ppmまでの塩化物環境下でも腐食に強い。 304と316Lの比較をご覧ください.
  • デュプレックス 1.4462: 極端な塩化物濃度と機械的ストレスの組み合わせの場合。
  • チタン グレード2 / グレード7: 高温で高濃度の塩化物環境下では、316Lステンレス鋼でも対応できない。

8. よくある質問(FAQ)

質問:穴が開くと圧力損失は増加しますか?

A:最小限です。多孔板パッキンの開放構造は、ガスの流れ抵抗を最小限に抑えるように特別に設計されており、その結果、圧力損失が低減され、エネルギー効率が向上します。

Q:穴あきプレートパッキンは、固形物や汚染物質を処理できますか?

A:はい。優れた防汚性と低い液保持率により、この充填材は軽微な粒子状汚染のあるシステムにも耐えることができ、天然ガスの処理および吸収に最適です。

Q:多孔板充填材を使用する場合、塔の最小直径はどれくらいですか?

A:直径80mmから13mまでのタワーに適用可能です。直径が1.5mを超える場合は、モジュール式設置のためにブロック状の梱包材が供給されます。

カラムに適した有孔板パッキンを指定してください

流体組成、液ガス比、圧力、温度、塔径などのプロセスデータをお送りください。当社のエンジニアが最適な比表面積(125Y~700Y)、材料グレード、波形角度をご提案いたします。
