蒸留塔充填材の選び方:5つの要素

家 ニュース

蒸留塔充填材の選び方:5つの要素

蒸留塔充填材の選び方:5つの要素
August 20, 2026

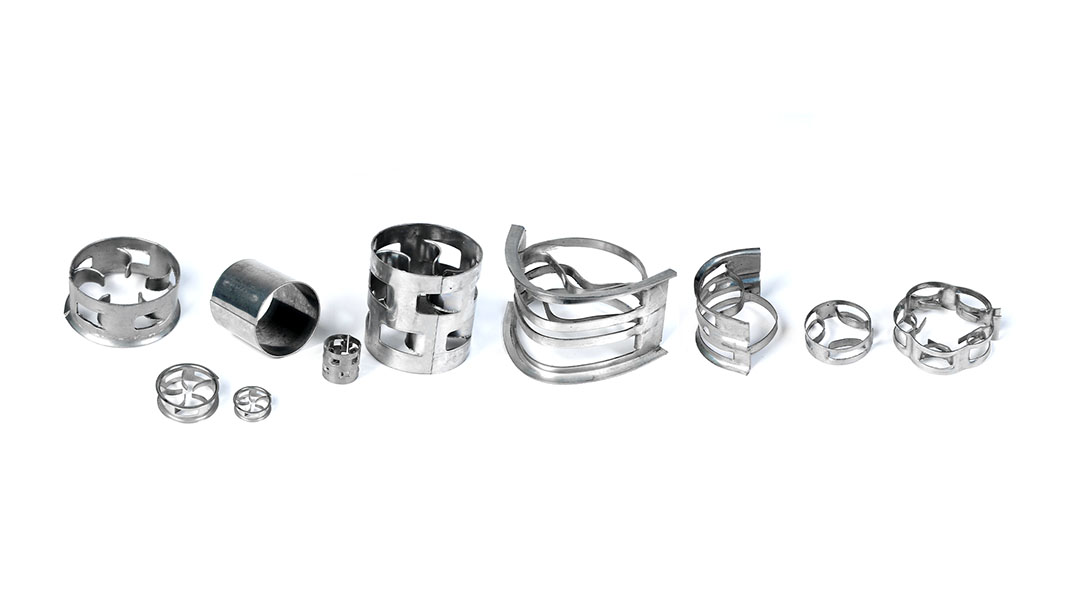

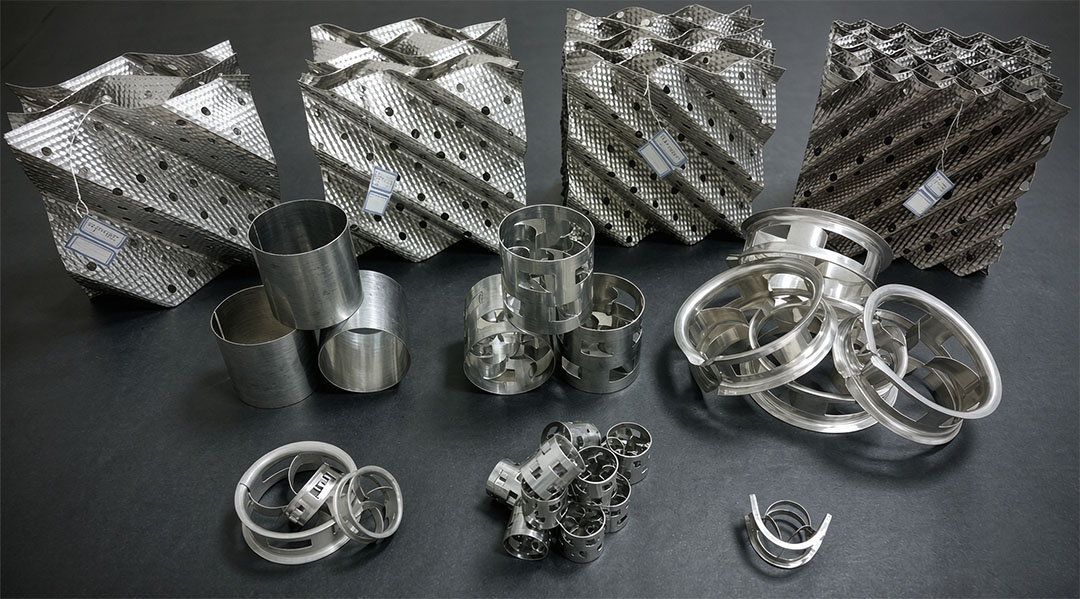

Various types of distillation column packing including structured and random packing

図1:一般的な蒸留塔充填材の種類の概要 ― ランダムリングから高効率構造シートまで。

蒸留塔充填材の選び方5つの要素

簡単な回答: 適切な蒸留塔充填材は、(1)運転圧力、(2)液気比、(3)腐食性および材質、(4)汚れの発生可能性、(5)容量と効率のトレードオフという5つの要素によって決まります。これらの要素を誤ると、分離不良、早期故障、または高額な再加工のリスクが生じます。

蒸留塔の充填材の選定は、単なる消耗品の購入ではなく、塔の分離効率、エネルギー消費量、稼働時間に直接影響を与える設計上の重要な決定事項です。古い塔を改修する場合でも、新しい塔を設計する場合でも、このガイドでは、最適な選択を決定づける5つのエンジニアリング要素について解説します。

要因1:作動圧力

圧力は、包装材の選定において最も重要な制約条件です。なぜなら、圧力によって、プロセスが許容できる圧力降下量が決まるからです。

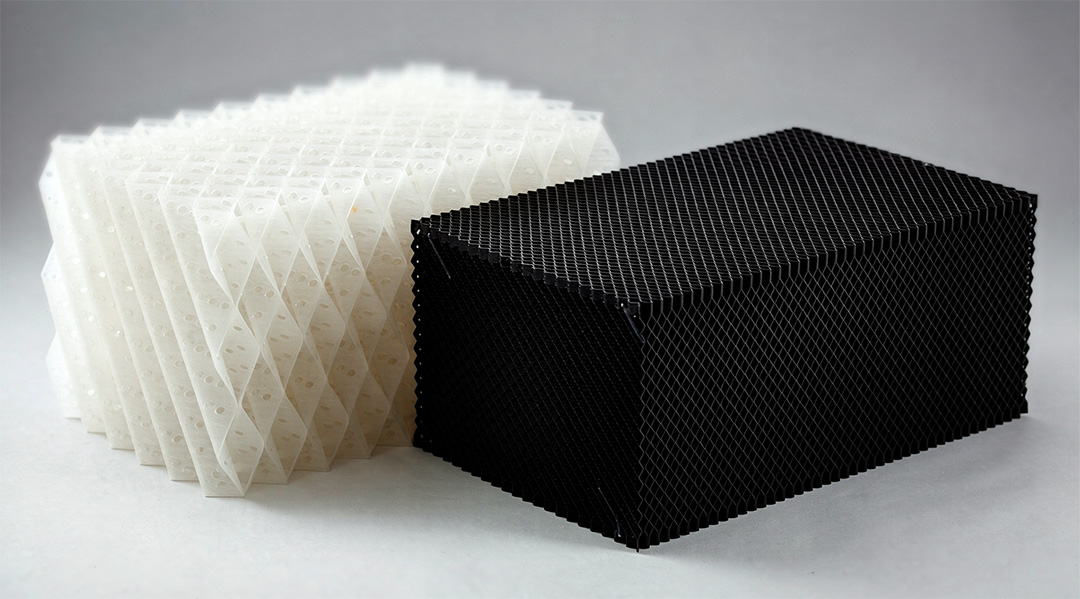

Vacuum distillation column versus high-pressure absorption column application
  • 真空サービス(< 0.1バール): 圧力損失を最小限に抑える必要がある。金網構造の充填材(例:500Y、700Y)または低比表面積の多孔板(250Y)が理想的である。ガス抵抗を低減するため、波形角度は45°(Y型)とするべきである。
  • 大気圧(1バール): 効率性と容量のバランスに優れています。250Yまたは350Yの穴あきプレートパッキンは、ほとんどの用途に対応します。
  • 高圧(5バール以上): 処理能力が最重要視されます。スループットを最大化するには、比表面積の小さい(125Xまたは250X)60°波形(X型)を選択してください。金属製のPallリングのようなランダムパッキングも、コスト効率の良い選択肢となります。

要因2:液気比(L/G比)

L/G比は、液体分配に優れた充填材が必要か、気液界面積に優れた充填材が必要かを決定する指標です。

経験則: 高いL/G比(吸収、スクラビング)では優れた液体再分配が求められるため、多孔板充填材が圧倒的に優れています。低いL/G比(分画、ストリッピング)では最大の表面積が必要となるため、金網または高表面積構造充填材(500Y、700Y)が最適です。

穿孔が液体分配の問題をどのように解決するかについて詳しく知りたい場合は、「穿孔板構造充填材:濡れ性と効率の向上」に関するガイドをお読みください。

要因3:腐食と材料選定

充填材がプロセス化学に耐えられない場合、充填材は早期に劣化します。最もよくある間違いは?塩化物濃度を過小評価することです。

Corroded 304 stainless steel versus intact 316L structured packing in chloride service
プロセス条件推奨素材なぜ
クリーンな有機物、塩素不使用SS304L費用対効果が高く、優れた耐腐食性を備えている。
H2S、CO2塩化物を含むアミンSS316L2~3%のモリブデンは、1000~2000 ppmの塩素濃度まで腐食に耐性がある。-
高温の濃縮塩化物チタン グレード2 / グレード7孔食および隙間腐食に対する優れた耐性
強硫酸合金20 / ハステロイC276高温下での強力な酸にも耐える

最も一般的な2つのグレードのどちらを選ぶべきか迷っていますか?詳細な比較をご覧ください:304と316Lの構造化梱包:どちらがあなたに最適ですか?

要因4:付着物と固形物含有量

飼料に懸濁物質、ポリマー、タールなどが含まれている場合、標準的な構造の充填材ではすぐに目詰まりを起こします。その解決策は、自己洗浄機構を備えた多孔板です。

Fouled unperforated packing versus clean perforated plate packing after dirty service
  • 清潔なサービス: どんな構造の梱包材でも構いませんが、金網が最も効果的です。
  • 軽度の汚れ(微量固形物、コークス化): 直径4~5mmの穴が開いた多孔板。これらの穴によって流路間の液体の交換が促進され、沈殿物が形成される停滞域の発生を防ぐ。
  • ひどい汚損: グリッドパッキングまたは自由容積の大きいランダムパッキングを検討してください。定期的な洗浄を計画してください。

要因5:容量と効率のトレードオフ

これは典型的なエンジニアリング上の妥協点だ。両方を同時に最大化することはできない。

Decision tree chart showing capacity versus efficiency trade-off in structured packing selection
優先度比表面積(m²/m³)波形サンプルモデル
最大限の効率500 - 75045°(Y型)500Y構造化梱包
バランスの取れた250~35045°または60°250Y 金属構造梱包
最大容量125 - 25060°(X型)125倍 / 250倍

クイックセレクション決定マトリックス

このマトリックスを出発点としてご利用ください。詳細な設計については、必ず梱包資材供給業者にご相談ください。

ステップ1: 作動圧力はどれくらいですか? → 真空の場合は、250Y/500Y(Y型)へ。高圧の場合は、125X/250Xへ。

ステップ2: L/G比はどのくらいですか? → 高L/G:有孔板。低L/G:金網または高面積構造。

ステップ3: どのような腐食性物質が存在しますか? → 材質(304L、316L、デュプレックス、Ti)を合わせてください。

ステップ4: 汚れが気になるか? → はい:穴あきプレート。いいえ:どのタイプでも。

ステップ5: 容量優先か効率優先か? → それに応じて、具体的な面積と波形角度を選択してください。

よくある質問

Q: 構造化パッキングの代わりにランダムパッキングを使用しても構いませんか?

A:はい、分離の要求度が低い場合です。ランダム充填(例:金属製のパルリング)はコストが低く、汚れにも強いですが、高さ1メートルあたりの効率は低くなります。構造化充填は、塔の高さが限られている中で理論段数を最大化する必要がある場合に選択されます。

Q:構造化された梱包はどのくらいの期間持ちますか?

|82|

|83|

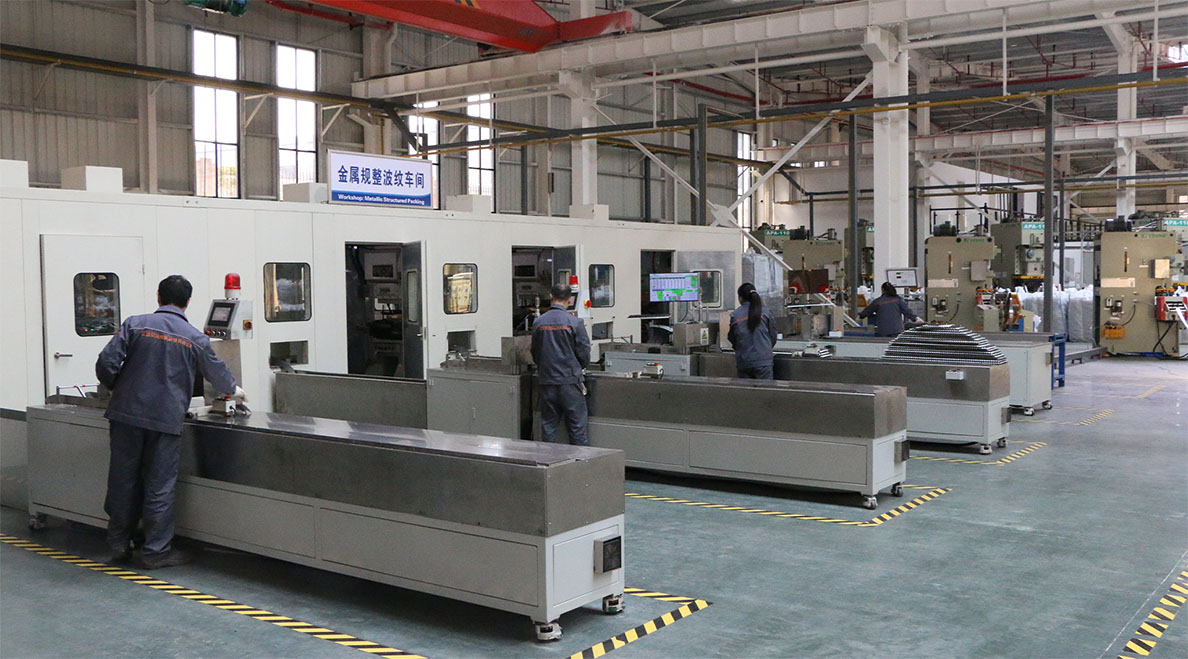

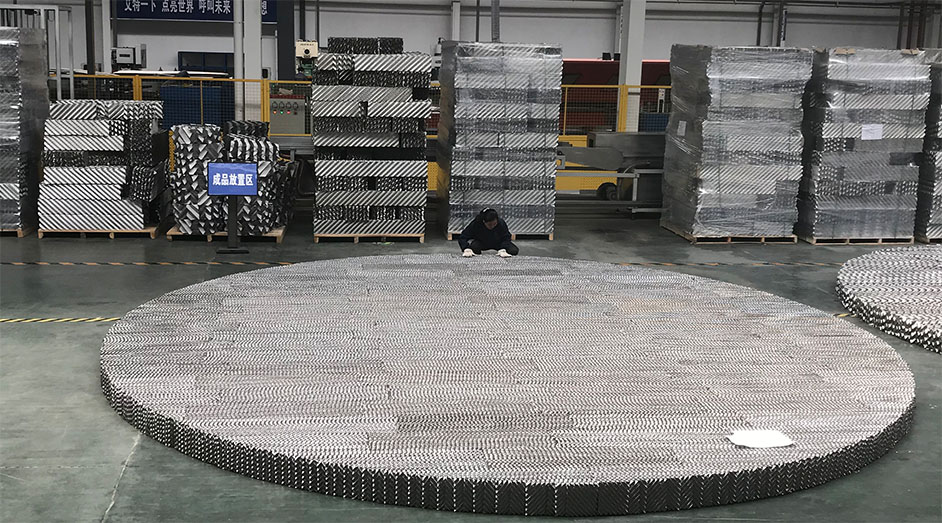

FXSINO manufacturing facility for metal structured packing production
