図1:パン型ディストリビューター(左)、パイプアーム型ディストリビューター(中央)、スプレーノズル型ディストリビューター(右)。
デザインアラート: 充填カラムに適した液体分配器を選ぶことは、均一な灌漑を実現するだけでなく、充填材への投資を守ることにもつながります。業界データによると、充填カラムの故障の70%以上は、充填材自体ではなく、分配器の不具合に起因しています。適切な分配器を選べば、カラムは初日から定格効率を発揮します。
分配器の品質と充填性能の関係は指数関数的です。均一性95%の優れた設計の分配器を使用すれば、充填材は公表されているHETP(理論板相当高さ)を達成できます。一方、均一性60%の劣悪な分配器ではHETPが2倍になり、塔の高さの半分が無駄になってしまいます。

図2:蒸留塔内部の構造充填層の上部に配置された液体分配器。
HETPインパクトフォーミュラ:HETP実際の = HETPパッキング ÷ 配電効率
例:0.35 m HETP 定格の 500Y 充填材は、 0.70メートル 販売代理店が均一性を50%しか提供しない場合、あなたは500Yの性能を期待して料金を支払ったのに、250Yの結果しか得られなかったことになります。

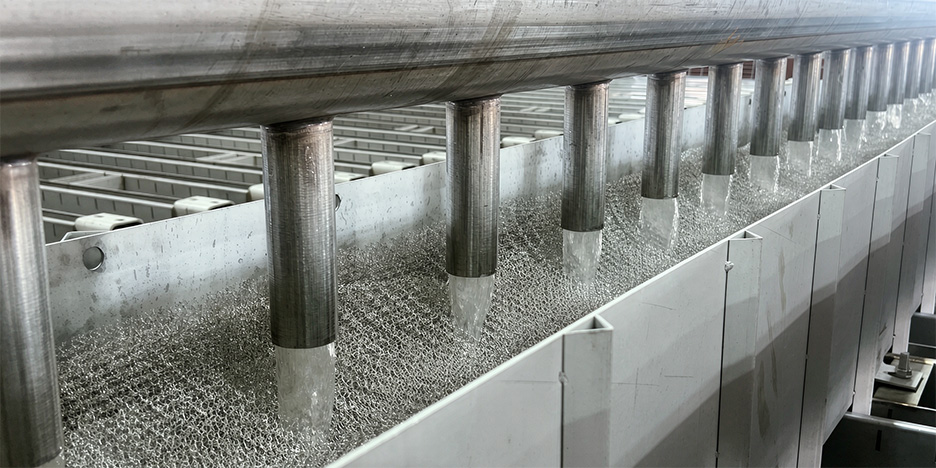

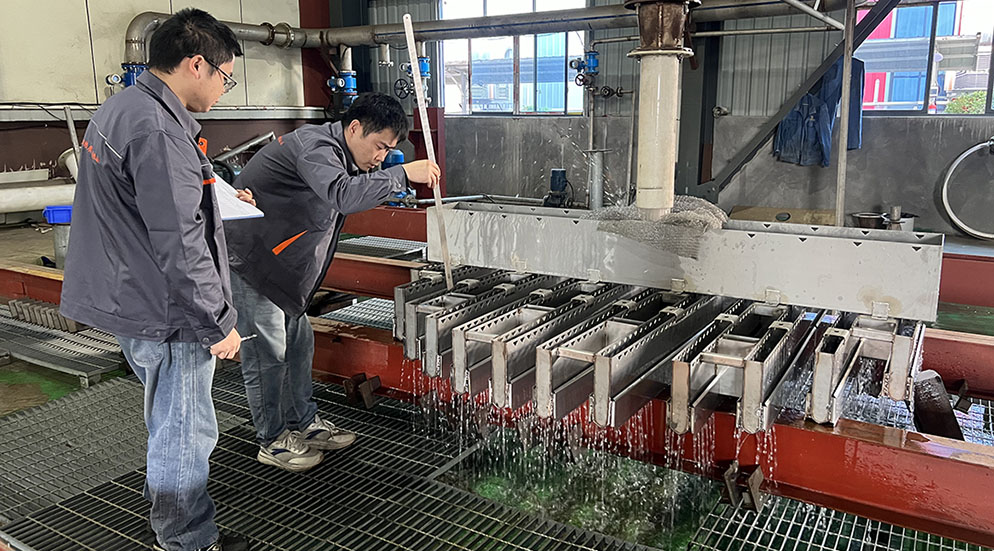

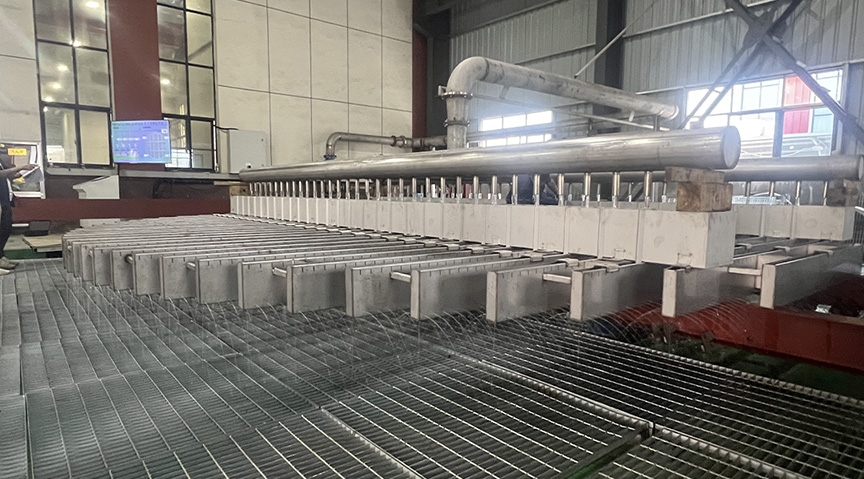

大口径カラムにおける最高水準の構造。液体は中央の供給パイプから入り、一次トラフに流れ込み、そこから溢れ出した液体はV字型の切り欠きまたは穴のある二次トラフに流れ込み、下部の充填材に滴下される。
中央のヘッダーから放射状に伸びるアームがあり、それぞれのアームには精密なサイズの開口部が開けられている。液体は重力による水頭圧、またはわずかな圧力によってこれらの穴を通って押し出される。
加圧された液体がノズルから噴霧され、充填材の表面を覆う。小型の蒸留塔やスクラバーでよく用いられる。
| タイプ | タワー直径 | 液体負荷 | 均一 | 防汚 |
|---|---|---|---|---|
| パン(樋) | 1.5~13メートル | 高い | ★★★★★ | 素晴らしい |
| パイプアーム | 0.5~3メートル | 中くらい | ★★★★☆ | 適度 |
| スプレーノズル | 0.1~0.8m | 低~中 | ★★★☆☆ | 良い |

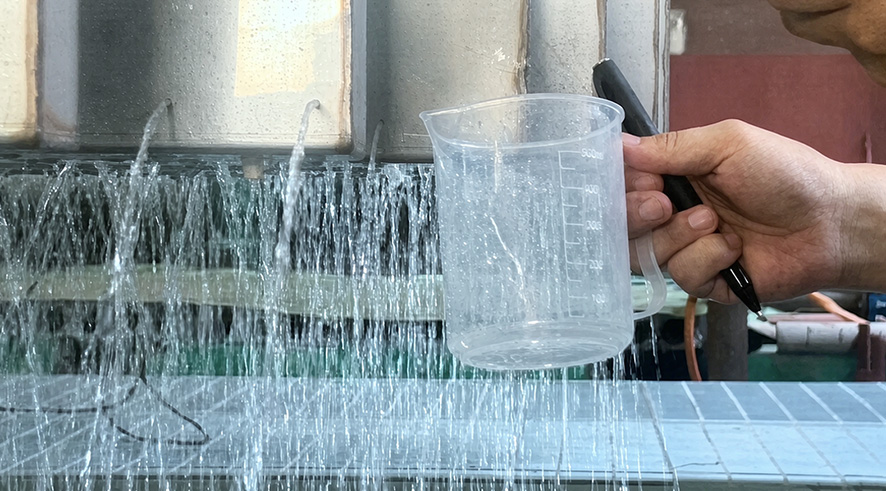

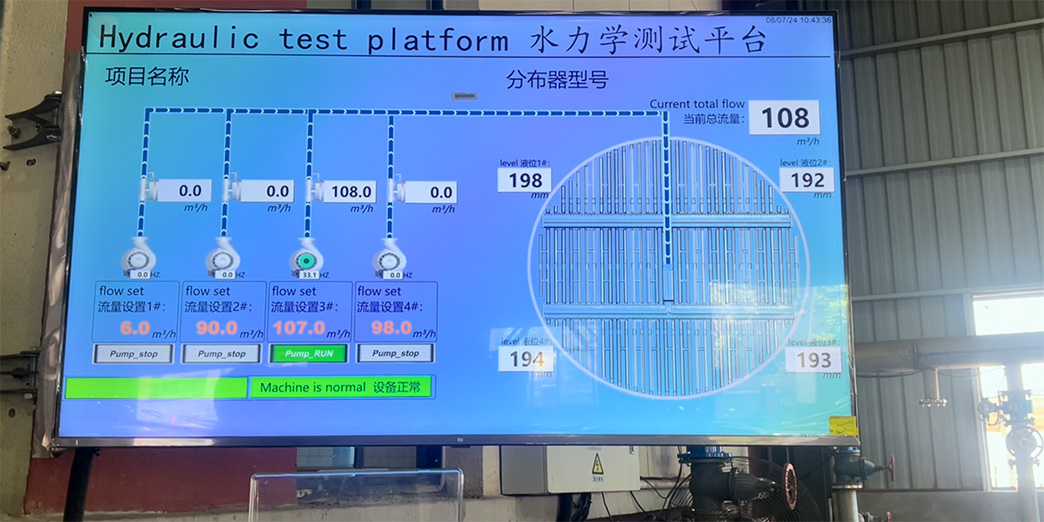

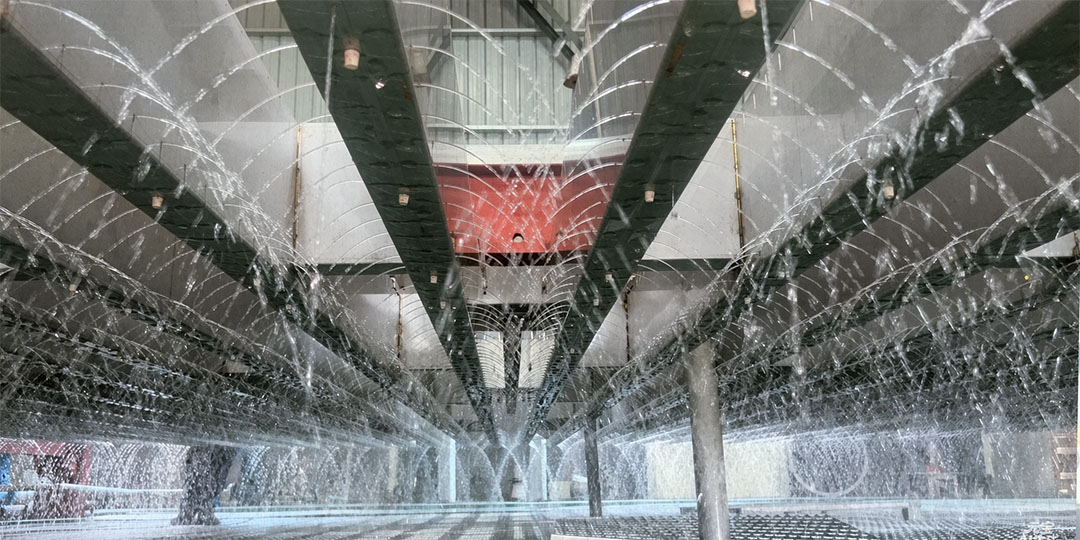

図3:色素トレーサー試験 - 均一な分布(左)と、設計不良の分配器による深刻なチャネリング(右)。
ステップ1 — タワーの直径: < 0.8 m → スプレー。0.5~3 m → パイプアーム。> 1.5 m → パン。
ステップ2 — 液体負荷範囲: 最小および最大L/Gを計算します。パンは最も広いターンダウン(10:1)に対応します。スプレーノズルは狭いバンド(2:1)が必要です。
ステップ3 — 作動圧力: 真空清掃の場合、スプレーノズルは避けてください(巻き込みによって真空状態が損なわれます)。パイプアームまたは受け皿を使用してください。
ステップ4 — 汚染の可能性: 固形物がある場合は、大きなV字型の切り込みまたはスプレーノズルが付いたパンを使用してください。パイプアームの小さな開口部は避けてください。
ステップ5 — 梱包の感度: 高効率構造化充填(500Y、700Y)では、95%以上の均一性が求められる。ランダム充填では、80~85%の均一性が許容される。

梱包が良ければ良いほど、配送品質の影響を受けやすくなります。20%の配送不良がある250Y梱包では、効率が15%低下する可能性があります。同じ配送不良がある500Y梱包では、効率が低下する可能性があります。 40%以上そのため、当社では常に500Y構造化パッキンと高精度パンディストリビューターの組み合わせをお勧めしています。詳細については、当社の5要素パッキン選定ガイドをご覧ください。
| 故障モード | 原因 | 防止 |
| 目詰まり | 固体、コークス、または塩(NaCl、CaCO3)3)沈着 | 開口部を大きめにする。自己排水設計を指定する。ストレーナーを取り付ける。 |
| 傾き/水平でない | 不適切な取り付けまたはサポートリングのずれ | 取り付け時には水準器を使用し、溶接されたサポートリングは平面度が認証されているものを使用してください。 |
| 点滅 | 供給管の圧力低下により部分的な気化が生じる | 供給管の直径を大きくする。入口速度を1.5m/s未満に下げる。 |
| 泣く | 最低液体負荷を下回る運転 | より広いターンダウン幅を指定してください。ドリル穴の代わりにVノッチを使用してください。 |
梱包材に適用される腐食に関する規則は、販売業者にも適用されるが、さらに1つの課題が加わる。 停滞した液体の水たまりトラフの底部やデッドゾーンには腐食性物質が集中し、腐食を加速させる可能性があります。材質の詳細な比較については、304と316Lの構造パッキンに関するガイドをご覧ください。

図4:マンホールを通してパンディストリビューターを設置する ― 適切な水平調整が重要です。

自己再分配機能を備えた有孔板構造パッキンを選択すると、安全マージンが確保されます。穿孔部により液体がチャネル間を横方向に移動できるため、分配器のわずかな不均一性を部分的に補正できます。そのため、既存の分配器を交換できない改修工事において、有孔板は許容範囲の広い選択肢となります。
質問:液体分配器はどのくらいの頻度で点検すべきですか?
A:毎回の運転休止時に実施してください。分配均一性が10%低下するだけでも、カラム効率は20~30%低下する可能性があります。ボアスコープやマンホールからの目視検査は数分で済み、数ヶ月にわたる性能低下を防ぐことができます。
Q:古いディストリビューターを新しい梱包材で再利用できますか?
A:設置する梱包タイプに合わせて元々設計されたものであれば問題ありません。250Y用に設計されたディストリビューターは、500Yではドリップポイント密度が低すぎるため性能が低下します。必ず1平方メートルあたりのドリップポイント数を確認してください。
Q:理想的な滴下点密度はどれくらいですか?
A:構造充填の場合、塔の断面積50~100cm²あたり1つの滴下点を目指してください。ランダム充填の場合は、100~200cm²あたり1つまで許容できます。
FXSINO お客様のカラムに合わせて設計された、最適な液体分配器、支持グリッド、充填層リミッター、構造化充填材など、あらゆる部品を供給いたします。塔の図面またはプロセスデータをお送りいただければ、完全な内部構造ソリューションをご提供いたします。
FXSINOへのお問い合わせ: jackieqiu9202@gmail.com | +86 18507999558
