ラクダのこぶ型支持格子:設計と荷重データ

家 ニュース

ラクダのこぶ型支持格子:設計と荷重データ

ラクダのこぶ型支持格子:設計と荷重データ
August 21, 2026

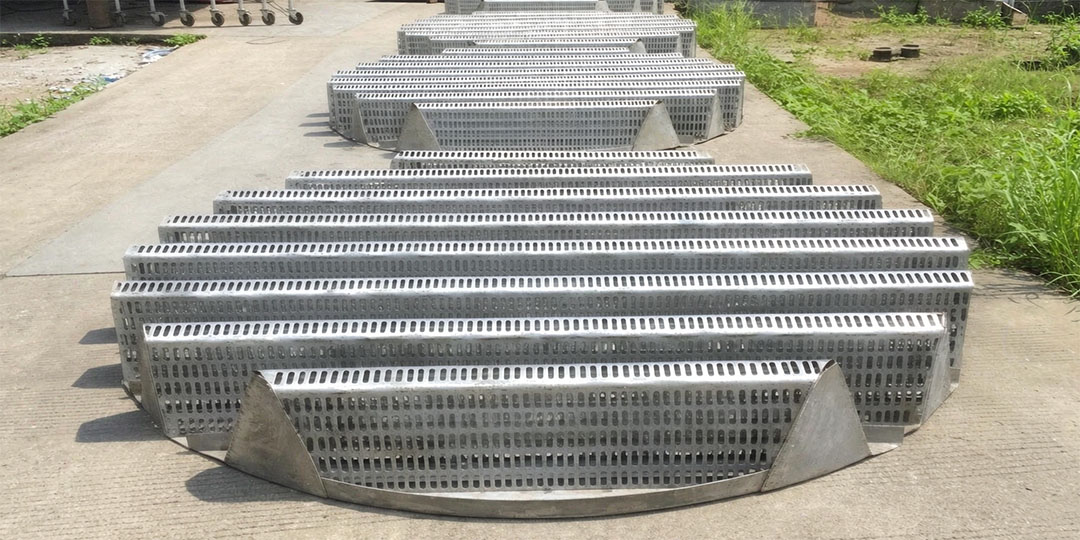

Camel hump support grid formed from stamped steel plates with arched profile

図1:ラクダのこぶ型支持格子 ― 鋼板から打ち抜かれた連続アーチ形状。

ラクダのこぶ型支持格子:設計と荷重データ

エンジニアリングアラート: サポートグリッドは充填層の土台となる重要な部材です。サポートが破損すると、充填材の崩壊、ガスの流れの阻害、そして高額な操業停止につながります。キャメルハンプ(キャメルバック)グリッドは、90%以上の開口率と優れた耐荷重性能を実現しますが、これはお客様のカラム荷重に合わせて設計された場合に限ります。必要なデータは以下のとおりです。

1. ラクダのこぶ型サポートグリッドとは何ですか?

ラクダのこぶ型支持格子(ラクダの背型支持格子とも呼ばれる)は、連続したアーチ状(波状)断面にプレス加工された鋼板から製造される。この「こぶ」状の部分が剛性の高い構造部を形成し、アーチ間の空間はガスや液体が通過するための広い開口面積を提供する。平鋼格子とは異なり、アーチ状の形状により、各リブが荷重を支える梁として機能する。

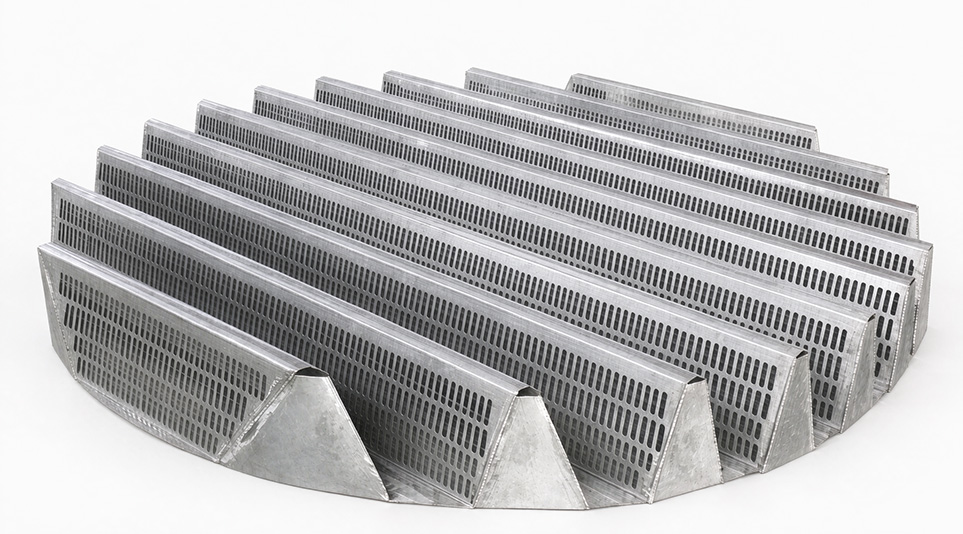

Engineering drawing of camel hump support grid showing arch height, plate thickness, and hole pattern

図2:主要寸法 ― アーチの高さ(H)、プレートの厚さ(t)、および開口率。

2. 設計パラメータ

パラメータ標準範囲デザインノート
オープンスペース90~95%支持面全体の圧力損失を最小限に抑えます。
アーチの高さ150~300mmアーチが高いほど耐荷重は大きくなるが、ベッドの高さは低くなる。
板厚3~6mm計算された河床負荷量に基づいて駆動されます(セクション3を参照)。
モジュール幅300~500mm柱のマンホール(通常はDN500以上)を通過する必要があります。
穴の直径10~25mm液体の排出と充填材の予備量とのバランスを取る。

3. 耐荷重能力データ

ラクダのこぶ型グリッドの耐荷重能力は、プレートの厚さ、アーチの高さ、および材料のグレードという3つの変数によって決まります。総荷重には、充填材の重量、液体の保持量、およびプロセス側の圧力差が含まれます。

板厚別標準耐荷重(SS316L、アーチ高さ200mm):

  • • 3mmプレート: 約2,500 kg/m²(軽荷重用、250Yベッドに適しています) < (高さ3メートル)
  • • 4mmプレート: 約4,500 kg/m²(標準荷重;ほとんどの500Y用途)
  • • 6mmプレート: 約8,000 kg/m²(高耐久性;背の高いベッド、高い液体保持能力、真空サービス)

設計安全率: 計算された運転負荷に対して、常に最低2.5倍の安全率を指定してください。300℃を超える温度では定格を下げる必要がありますので、当社のエンジニアにご相談ください。

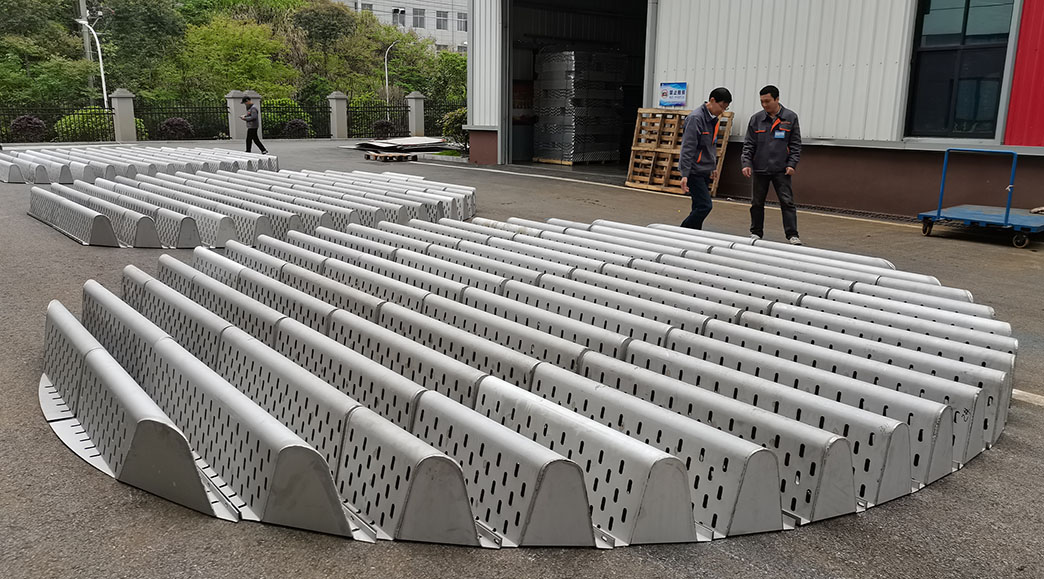

Side-by-side comparison of camel hump support grid versus traditional bar grid open area

図3:ラクダのこぶ型格子(左)は90%以上の開口率を実現するのに対し、従来の棒状格子(右)では約45%にとどまる。

4. ラクダのこぶ模様 vs. バーグリッド:どちらを選ぶべきか?

要素ラクダのこぶグリッドバーグリッド
オープンスペース90~95%40~50%
圧力低下ミニマル中程度から高い
液体の再分配組み込み式(アーチ状の谷が雨水を集めて再滴下する)なし(別途コレクターが必要)
耐荷重高い(アーチが梁の役割を果たす)適度
汚損リスク低い(自然排水の谷)高い(平らな面は固形物を閉じ込める)

5. 4段階選定方法

ステップ1 — ベッド荷重の計算: 充填材の嵩密度×充填層の高さ×塔面積+液ホールドアップ(通常、充填材容積の5~15%)。 500ヤード梱包ベッドの高さ1mmあたり約7.2kg/m²の負荷がかかると予想されます。

ステップ2 — マンウェイへのアクセスを確認する: モジュールの幅は、マンウェイの内径から50mmのクリアランスを引いた値以下でなければなりません。標準DN500マンウェイの場合、モジュールの最大幅は450mmです。

ステップ3 — プロセス条件の確認: 300℃を超える温度では、より厚いプレートまたはより高性能な合金が必要です。真空用途では、ガスの流入がスムーズである必要があります(突起形状により流入損失を最小限に抑えます)。

ステップ4 — 腐食等級の一致: 梱包材と同じ合金です。 304 vs 316L ガイド 塩化物濃度の閾値について。

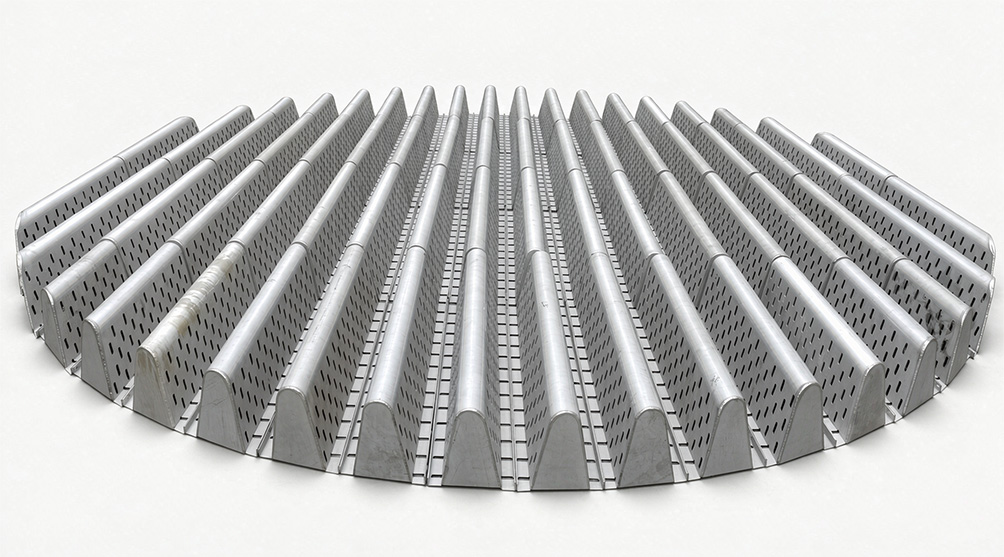

Workers installing camel hump support grid modules through a manway in a distillation column

図4:DN500マンホールを通してラクダのこぶ型グリッドモジュールを設置する様子。

6. 材料の選定

腐食および温度限界

  • SS304L: 有機物をきれいに処理し、室温を保てます。最も経済的な選択肢です。
  • SS316L: アミンサービス、H2S、CO2微量の塩化物。製油所向けサービスにおける業界標準。
  • デュプレックス 1.4462: 塩化物濃度が500ppmを超えると、高温下での機械的強度が高くなります。
  • チタン グレード2: 攻撃的な塩化物、湿った塩化物2海水ストリッピング。

7. インストールと一般的な故障モード

故障モード原因防止
永久変形過負荷または高温クリープ安全係数を2.5倍適用し、T > 300°Cでは定格を下げる。
梱包時の落下梱包サイズに対して穴の直径が大きすぎる最大穴径=梱包段ボール間隔の60%
ガスバイパスモジュールとシェル間のギャップ取り付け時に周囲のシールストリップを溶接する
腐食による穴あき谷間に濃縮された腐食性物質梱包材と同じ合金を指定し、排水を確保してください。

8. 液体分配器とのペアリング

ラクダのこぶ状の格子は、充填層の底部に設置されます。その上に充填材が、さらにその上に液体分配器が設置されます。格子のアーチ状の溝は自然に液体を集め、簡易的な再分配器として機能します。特に、穿孔板構造の充填材と組み合わせると、穿孔部を通して横方向への再分配が可能になるため、非常に効果的です。充填材の選定に関する詳細な情報は、弊社の5要素ガイドをご覧ください。

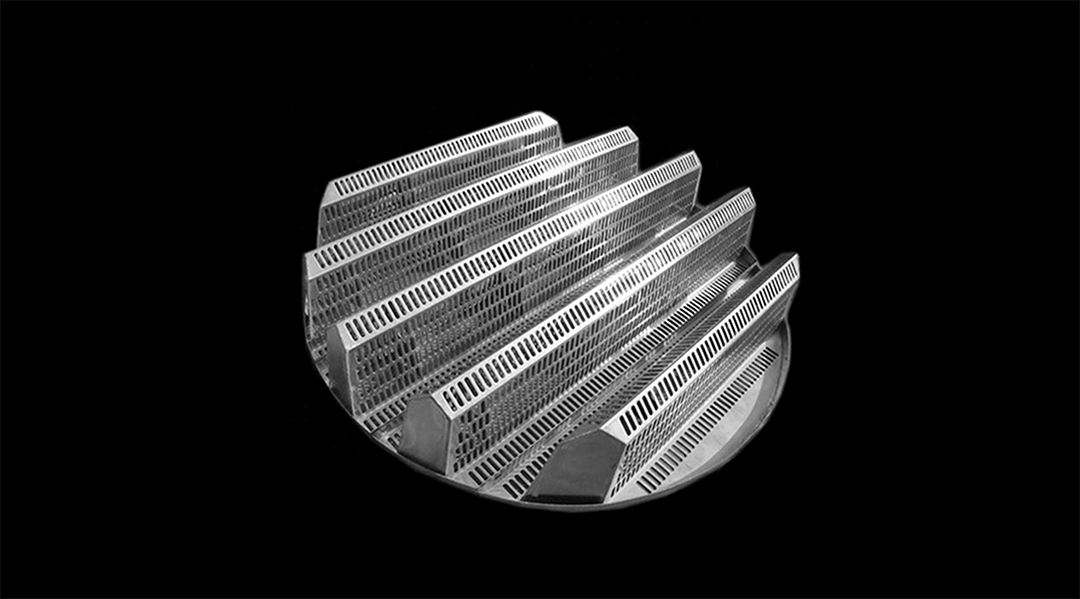

Complete tower internals assembly showing camel hump grid, structured packing, and liquid distributor

図5:タワー内部の完全な組み立て図。下部にラクダのこぶ状のグリッド、中央に構造化された充填材、上部に液体分配器が配置されている。

よくある質問

質問:ラクダのこぶ型グリッドは、別の液体収集器の代わりになりますか?

A:多くの場合、そうです。アーチ状の溝が液体を集め、下の層に滴下することで、基本的な再分配が行われます。ただし、高さ6mを超える柱状構造の場合や、分配が著しく不均一な場合は、中間レベルに専用の液体収集・再分配装置を設置することをお勧めします。

Q:梱包材が格子穴から落ちないようにするにはどうすればよいですか?

A:穴の最大直径は、パッキンの波形間隔の60%を超えてはなりません。250Y(間隔約25mm)の場合、穴の直径は15mm以下である必要があります。500Y(間隔約12mm)の場合、穴の直径は7mm以下である必要があります。必要に応じてメッシュオーバーレイをご提供できます。

Q: SS316L製キャメルハンプ型グリルの最高使用温度は何度ですか?

A:SS316Lは425℃程度までは強度を維持します。それ以上の温度ではクリープ現象が顕著になるため、450℃を超える連続使用にはデュプレックス鋼またはインコネル625をお勧めします。

設計図面や荷重計算が必要ですか?

FXSINOは、完全な機械的計算、材料のミル証明書、および適合するタワー内部構造を備えたラクダのこぶ型支持グリッドを提供します。タワーID、ベッド高さ、およびプロセス条件をお送りいただければ、最適なソリューションを設計いたします。

FXSINOへのお問い合わせ: jackieqiu9202@gmail.com | +86 18507999558
