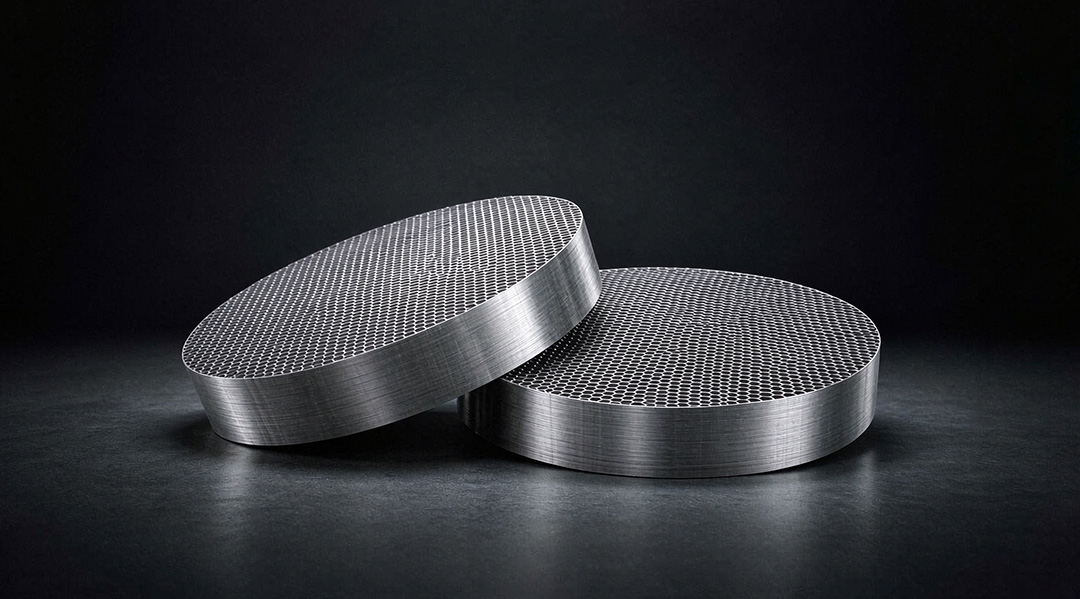

図1：波形金網充填ディスク（250Yおよび500Y）—精密蒸留のための最高効率の構造化充填材。
エンジニア向け概要： 波形金網充填材（または一部の市場では「リップル」タイプ）としても知られる金属金網構造充填材は、あらゆる塔充填材の中で最も低いHETP（理論段あたり150mm）を実現します。精密蒸留、同位体分離、および熱に敏感な真空サービスにおいて、標準的な選択肢となっています。当社の製品と比較してみてください。 蒸留用構造化充填材の一般 穴あき板の代替品として。
金属ワイヤーメッシュ構造の梱包材 細い金属線を織り込んだ波状の（ガーゼ状の）シートを、塔の直径に合う円筒形のディスク状に組み立てて構成されています。波状の形状は交互に異なる角度（通常、「Y」型では45°、「X」型では30°）で配置されており、非常に均一な三角形の流路ネットワークを形成しています。
金属板をプレス加工して充填する穴あきプレートとは異なり、金網は織りガーゼを使用するため、単位体積あたりの表面積が3倍になり、優れた毛細管濡れ性を実現します。これにより、HETP値は150～400mmとなり、プレート型構造充填材の400～600mmと比較して低くなります。トレードオフとして、フラッド容量（F係数1.5～2.5Pa）は低くなります。0.5）そしてコストも高くなります。

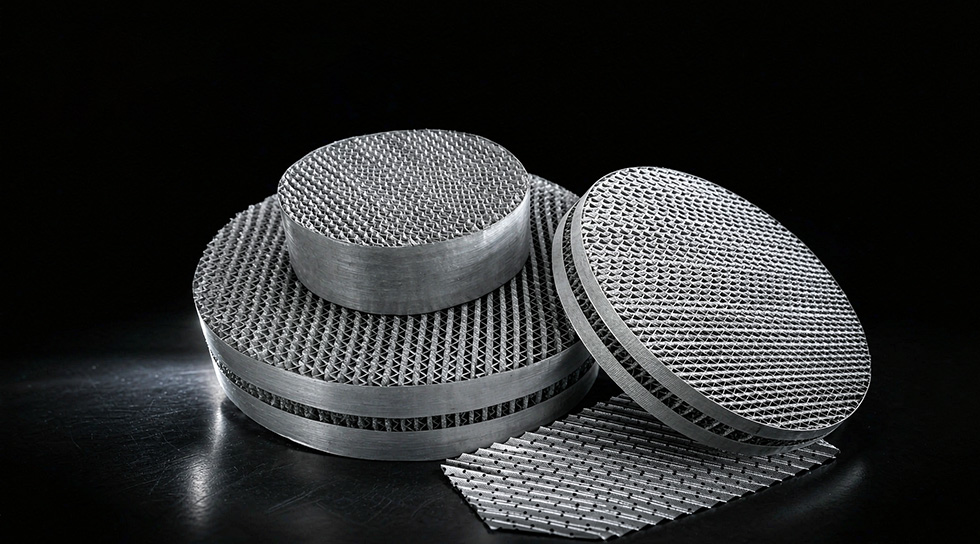

図2：45°Y型波形の織り金網 - HETPを150mmという低さまで実現する微細構造。
以下のデータはすべて、SS304/316Lワイヤーメッシュパッキンの業界標準値です。FXSINOは、お客様のタワー内径に合わせて、ディスク1枚あたり50～200mmのセグメント高さで製造いたします。
| モデル | 表面積（m²/m³） | 空隙率（％） | 標準的なHETP（mm） | ΔP (kPa/ステージ) | Fファクター（Pa）0.5) |
|---|---|---|---|---|---|
| 250Y | 250 | 95.0 | 250～400 | 0.2～0.3 | 2.0～2.5 |
| 350Y | 350 | 93.0 | 180～280 | 0.15～0.25 | 1.8～2.3 |
| 500Y | 500 | 90.0 | 120～200 | 0.1～0.2 | 1.5～2.0 |
| 700Y | 700 | 85.0 | 80～150 | 0.08～0.15 | 1.2～1.8 |
データは、業界標準のワイヤーメッシュ構造充填材のデータシートから収集したものです。HETPおよびΔPは、液体/蒸気負荷によって変化します。 公開前にFXSINOの測定値に置き換えてください。
ワイヤーメッシュパッキンは、幅広い種類の金属でご用意しております。選定は、他のタワー内部部品と同様の腐食ロジックに従います。詳細については、当社のウェブサイトをご覧ください。 304Lと316Lの構造化梱包ガイド 詳細なしきい値については、以下をご覧ください。
| 材料 | 耐腐食性 | 最高温度 | 最適なアプリケーション | 相対コスト |
|---|---|---|---|---|
| SS304 | 良い（非塩素系） | 450℃ | 有機物、溶剤、非腐食性成分 | ベースライン |
| SS316L | 非常に優れている（耐塩化物性） | 450℃ | 医薬品、塩素系溶剤、酸性切断 | +15～25% |
| 銅／真鍮 | 良好（非酸化性） | 200℃ | 溶剤回収、帯電防止サービス | +20～30％ |
| ニッケル／モネル | 非常に優れている（腐食性、HF） | 500℃ | 苛性蒸留、フッ素系化学品 | +100～150% |
| ハステロイC-276 | 優れた（強酸／塩化物） | 650℃ | HCl、Cl2腐食性の高い環境 | +200～300% |

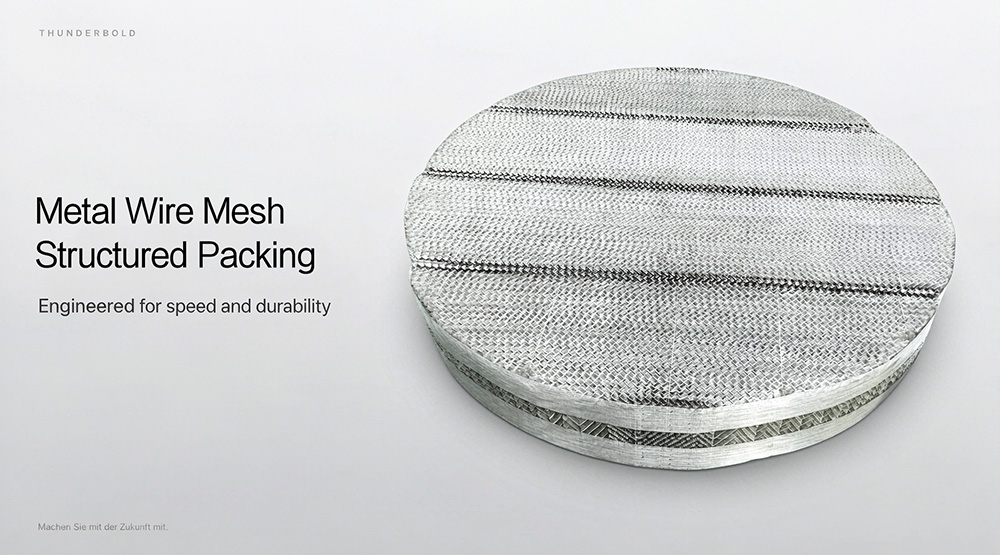

図3：SS304（左）とSS316L（右）のワイヤーメッシュディスク ― どちらも同じ効率を発揮するが、316Lは塩化物耐性が加わる。
| 要素 | 金網（このページ） | 穿孔板（蒸留ページ） |
|---|---|---|
| HETP | 150～400mm（非常に良好） | 400～600mm（良好） |
| 洪水容量 | 低（F 1.5～2.5） | 高（F 2.5～3.5） |
| 1立方メートルあたりのコスト | より上質な（織りガーゼ） | 下部（スタンプ付きシート） |
| 最適な用途 | 精密分離、真空、熱に敏感 | 高スループット吸収、一般蒸留 |

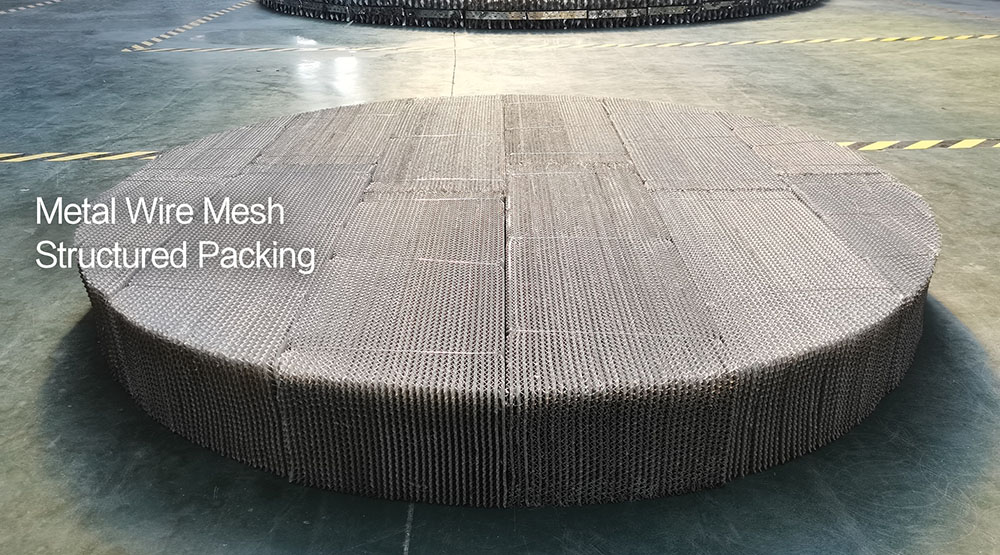

図4：0.8m内径の真空蒸留塔に積み重ねられた500Yワイヤーメッシュディスク 液体収集・再分配装置 セクション間。
Q：金網と穴あき板を用いた構造充填材の違いは何ですか？
A：金網（ガーゼ）は織り込まれた繊維を使用し、HETP（水頭圧）は150mmと低く、精密作業や真空作業に最適です。穴あき板はプレス加工されたシートを使用し、2倍の注水容量を提供しますが、HETPは400～600mmです。比較表の詳細は、上記のセクション4をご覧ください。
Q：金網パッキンは定置洗浄（CIP）できますか？
A：はい、ただし注意が必要です。細かいガーゼはプレート状の充填材よりも微粒子を捕捉しやすいため、低圧（2～3バール）のスプレーボールを使用し、排水性を確認してください。ポリマーによる汚染の場合は、機械洗浄よりも化学薬品（NaOHまたは溶剤系）による浸漬洗浄が推奨されます。
Q：特注サイズの納期はどれくらいですか？
A：標準仕様の250Y/500Y（SS304/316L製）は10～15日で出荷いたします。特注合金（ハステロイ、チタン）または非標準波形角度（X型）の場合は25～35日かかります。最小注文数量：0.5m³。タワーID、ベッド高さ、およびプロセス条件をお知らせの上、お問い合わせください。
塔の直径、充填層の高さ、運転圧力（特に真空の場合）、および流体組成をお送りください。最適なモデル（250Y/350Y/500Y/700Y）を指定し、材料グレードを推奨し、適合する供給を行います。 サポートグリッド, 液体分配器、 そして ベッドリミッター タワー型パッケージ一式をご用意しております。
FXSINOへのお問い合わせ： jackieqiu9202@gmail.com | +86 18507999558
