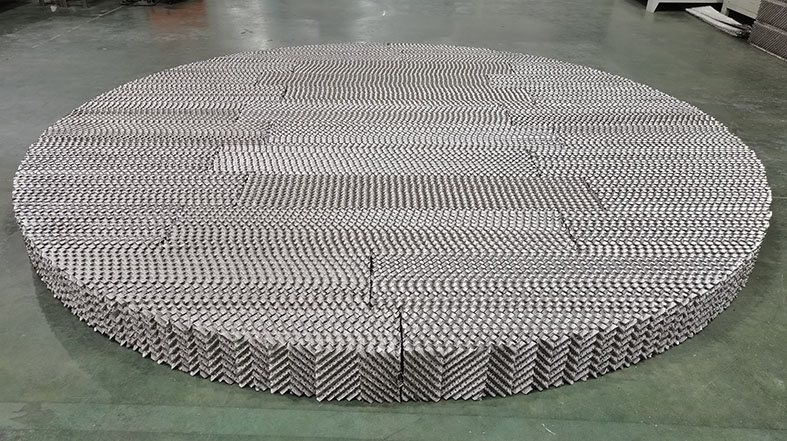

図1：500Y/700Y金属ワイヤーメッシュ構造充填材 - 円柱設置準備完了のディスクセグメント。
メーカー概要： FXSINOは、SS304、304L、316、および316L製の500Yおよび700Yモデルを提供する金属構造充填材メーカーです。これらの高比表面積充填材は、低圧力損失と高い理論段数が重要な真空蒸留、熱感受性分離、および精密精留向けに設計されています。
金属構造充填材は、ステンレス鋼、炭素鋼、アルミニウム、またはチタンの薄い金属板（通常厚さ0.1～0.2mm）から作製される高効率物質移動装置です。各シートは精密プレス加工され、カラム軸に対して一定の角度でチャネルを形成するように波形加工されています。隣接するシートは波形方向が逆になるように配置され、チャネリングや壁面流を排除する幾何学的に整列したマイクロチャネルのネットワークを形成します。
の 500Y そして 700Y これらのモデルは、高比表面積充填材のファミリーに属します。「Y」は45°の波形角度を示し、数字は公称比表面積（m²/m³）を示します。ランダム充填材と比較して、構造化充填材はPallリングの4.5倍の比表面積を実現し、圧力損失は大幅に低減されます。

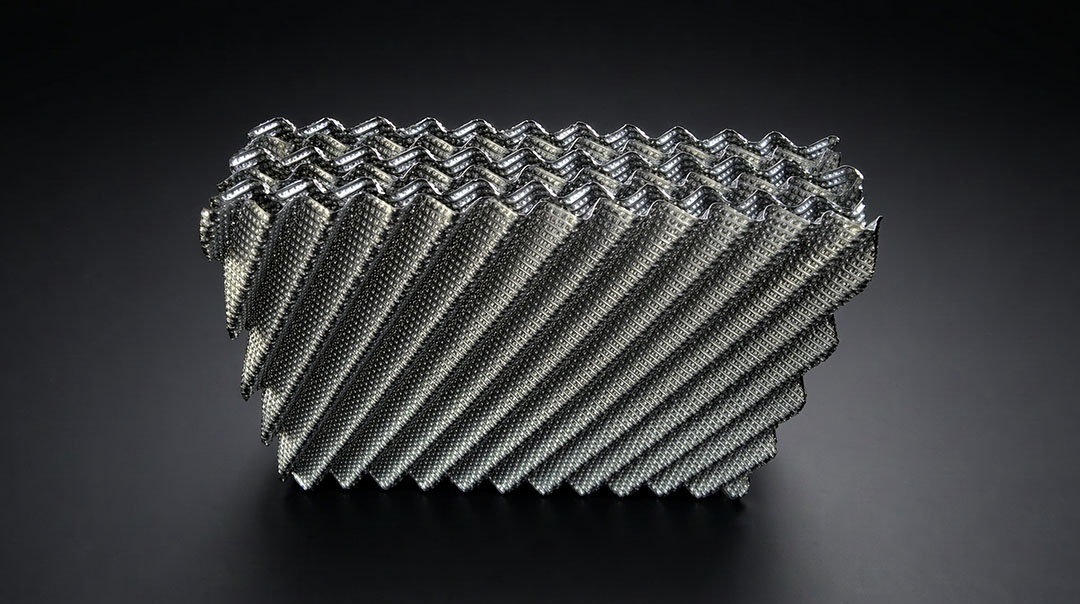

図2：互いに反対方向に配置された45°の波型シートが均一なマイクロチャネルを形成する。
500Yと700Yはどちらも以下の通り利用可能です。 金網 （最大限の濡れ性と真空サービスのため）または 穴あきプレート （より高い機械的強度と防汚性を実現するため）。主なパラメータ：
| モデル | 波形 角度 | 特定分野 (m²/m³) | 空隙率 (%) | 理論プレート （1メートルあたり） | 圧力低下 （MPa/m） | HETP （mm） |
|---|---|---|---|---|---|---|
| 250Y （参照） | 45° | 250 | 97～98 | 2.5～3.0 | 2～3 × 10-4 | 300～450 |
| 500Y | 45° | 500 | 90～95 | 4.5～5.5 | 3 × 10-4 | 200～300 |
| 700Y | 45° | 700 | 85～87 | 8～10 | 4.5～6.5 × 10-4 | 150～200 |
データは複数のメーカーの標準データシートから収集したものです。500Yは、金網構造充填材の中で最も広く使用されているモデルです。700Yは、1メートルあたりの理論段数を2倍にすることで、超精密分離を実現します。450Y、550Y(X)、および750Yのカスタムモデルは、ご要望に応じてご提供可能です。
| 材料 | サービス条件 | 代表的な用途 |
|---|---|---|
| SS304 / 304L | 一般用途、非塩素系 | メタノール精留、エタノール回収 |
| SS316 / 316L | 塩化物を含む弱酸 | 酢酸精留、塩酸回収、アミンサービス |
| 321ステンレス鋼 | 高温酸化耐性 | 改質装置、高温真空カラム |
| デュプレックス2205 / チタン | 強力な耐腐食性＋高純度 | PTA、医薬品中間体 |
| 炭素鋼 | 非腐食性炭化水素 | コスト重視の常圧蒸留 |
すべての材料には、ASTM A240規格に準拠したミルテスト証明書（MTC）が付属しています。304と316Lの詳細な比較については、弊社の304対316L材料ガイドをご覧ください。

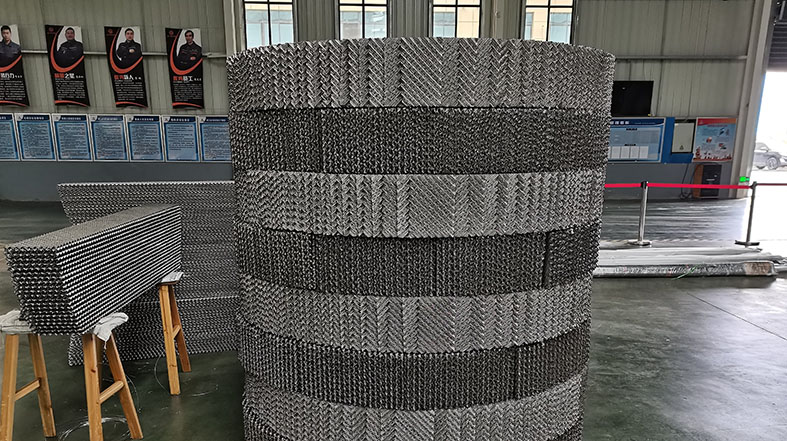

図3：気液の均一な分配を確保するため、設置時に隣接する充填層を90°回転させた。
