ニュース

 図1：同じ公称サイズをPP、HDPE、CPVCで押出成形したもの。壁の色は外観上のものであり、実際の耐用年数は連続使用温度によって決まります。PP vs PE vs CPVC タワーパッキングどのプラスチック製ランダム包装が長持ちするかエンジニア向け概要： これら3種類の樹脂のいずれも、普遍的に「最も長持ちする」とは言えない。 PP アルカリ性および弱水性水溶液の場合、約90℃以下ではコストパフォーマンスのデフォルト設定となります。 CPVC 高温下や、PPが軟化する酸化性／塩素化性流体中でも、剛性と化学的安定性を維持する。 PE（HDPE） 衝撃や低温脆性に耐性がありますが、充填層荷重下ではクリープが早く発生するため、60℃を超える一次ランダム充填材として指定されることはほとんどありません。FXSINOは、3つのグレードすべてを製造およびカスタム加工しています。 プラスチック製中空リング包装スクラバー後付け用のサドル型およびPall型バリエーション。1. プラスチックを実際に終わらせるもの タワーパッキング 人生・熱クリープ： 定格温度を超える温度が持続すると、目に見える腐食が発生するずっと前から、リング壁が平坦化し、ベッドが沈下し、圧力損失が上昇する。・化学兵器攻撃： 濃縮酸化剤、芳香族溶剤、高温酸は非晶質領域に浸透するが、CPVC架橋マトリックスはPPよりも広い範囲の浸透に耐えることができる。・流れ侵食サイクル： 断続的な液体のサージは、特に薄肉PEの場合、窓枠の端にある微細な亀裂を広げる。• 紫外線/屋外保管： 不安定なPPは設置前にチョーク状になり脆くなるため、オープンデッキ冷却充填材にはUVグレードの樹脂を使用するようにしてください。図2：拡大図で見た壁の完全性 ― 均一な押出成形と制御された壁厚により、クリープによるベッドの崩壊が遅延する。2. 連続使用天井およびクリープ基準樹脂一般的な連続サービス短期的な最大ピークベッドの下の荷物を忍び込ませるFXSINO共通形式PP（ホモポリマー）約90℃約110℃中程度。天井付近ではやや弱まる。中空リング／サドルPP共重合体約95～100℃約120℃衝撃吸収性は向上、クリープ特性は同程度リップルリング、タワーフィルHDPE約60～70℃約80℃低温クリープ現象が最も顕著なので、深い層は避けてください。低温スクラバー媒体CPVC約95～100℃（水溶液中）約110～120℃熱を加えると最も硬くなり、変形は最も小さくなる。高温酸／塩素充填数値は業界標準の定格値です。最終的な許容応力と交換間隔については、ご使用の流体に関するFXSINOのバッチ試験データを使用する必要があります。3. 耐薬品性の概要中程度（室温～暖かい）PPHDPECPVC希釈したNaOH/苛性ソーダで洗浄する素晴らしい（第一希望）良い素晴らしい湿式SO₂/排ガス洗浄液70℃以下で良好公平素晴らしい（温かいものが望ましい）次亜塩素酸塩／湿った塩素劣化させる（避ける）貧しい耐性良好芳香族溶剤／ケトン膨張／ひび割れうねり制限あり。濃度を確認してください。4. 職務別選考マトリックスサービス概要推奨樹脂なぜ周囲の苛性吸収、冷却塔充填材PP低コスト、85℃以下で安定、製造が容易高温酸性SO₂/二酸化塩素スクラバーCPVC100℃付近でも弾性率を維持し、酸化性塩化物に対する耐性がある。低温屋外洗浄、衝撃に弱い取り扱いHDPE低温始動が困難。浅いベッドのみ対応。低ΔPを必要とするボトルネック解消のための改修PP + メタルスーパーラシグ ハイブリッドステージベッドプラスチック製上部、金属製底部ハンドル、高温ゾーン図3：均一なダンプベッド ラクダのこぶを支えるグリッド — 開放面積のマッチングにより、樹脂の種類に関わらず、局所的な流量不足を防ぎます。5. 樹脂の耐久性を左右する内部構造• オープンエリアのサポート： プラスチック製のベッドと パンチングされたサポートグリッドは80%以上開いています。; 制限されたプレートからの圧力スパイクは、クリープ崩壊を加速させる。・ベッド拘束： 真空またはパルスサービスでの軽量プラスチック媒体には ベッドリミッター／押さえ板 公称外径ではなく、自由通過サイズに合わせて設計されています。・再分配： 5～6mを超えるベッドには 液体収集・再分配装置 壁の溝を塞ぐために タワーパッキング 失敗。6. よくある質問Q: PPを交換できますか？ タワーパッキング ベッドの高さを変えずにCPVCを使用できる方法はありますか？A：かさ密度は近いですが、CPVCは高温使用時の湿潤時の圧力差（ΔP）が低くなります。同じ直径の場合のみ、排出量を同じに保ち、試運転前にFXSINOを使用して分配器のターンダウンと支持板の流速を再確認してください。Q：CPVCは、材料費が約2～3倍高くなるだけの価値があるのでしょうか？A：温度または酸化剤濃度がPPの安全範囲外にある場合のみです。清浄な苛性ソーダ中で70℃未満の場合、PPは設備投資額のごく一部で同等の運転寿命を実現します。CPVCを過剰に指定しても、測定可能な利点はありません。Q: 解体作業中に、古い柱のPPとPEをどのように区別すればよいですか？A：浮力試験と燃焼挙動は現場での目安です（PPは浮き、PEも浮きます。PPはワックス状の滴を伴って燃焼し、PEはより柔らかい煤を伴って燃焼します）。監査レベルのトレーサビリティを確保するには、再充填前に包装材メーカーから樹脂証明書とロット番号を請求してください。リロードする前に適切なプラスチックグレードを指定してくださいFXSINOはプラスチックランダムの製造およびカスタム加工業者です タワーパッキングタワー内部構造および分離用ハードウェア（PP、PE、CPVC製のリング、サドル、リップルフィル）は、材料証明書と適合するサポートグリッドとともに供給されます。メール: jackieqiu9202@gmail.com | +86 18507999558

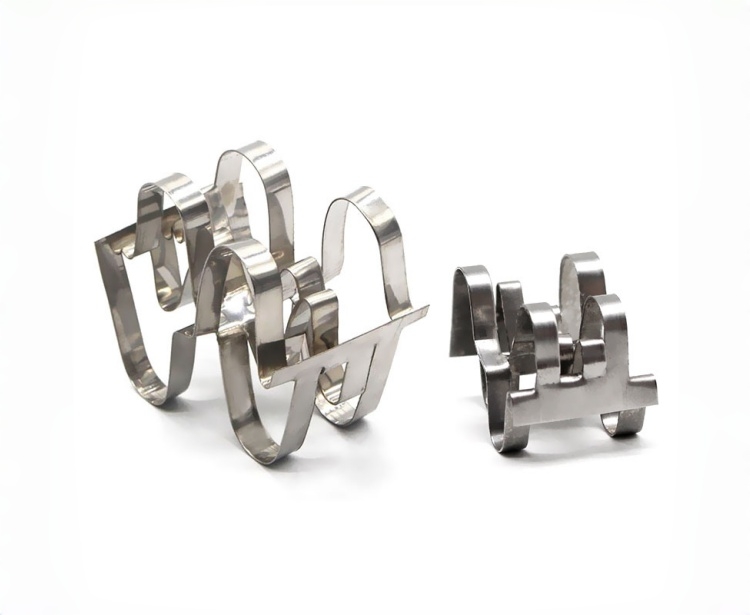

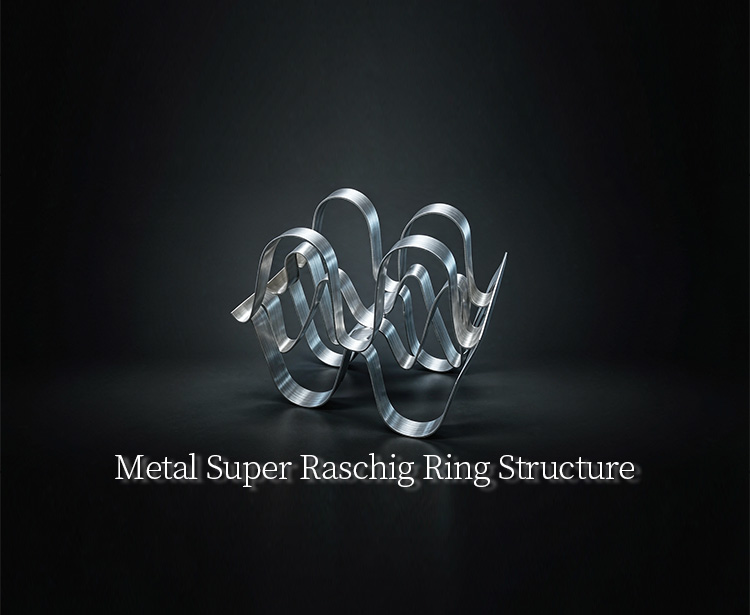

   図1：SS316L製の金属製スーパーラシヒリング ― 正弦波状のウェブが複数の液膜を形成し、高い開口面積を維持する。メタルスーパーラシヒリング 構造と圧力損失について解説エンジニア向け概要： A メタルスーパーラシヒリング これは、平滑な壁の代わりに交互に正弦波状のウェブを持つ薄壁円筒から構築された高性能ランダムパッキングです。波状のウェブは複数の薄い液膜を形成し、界面の更新を促進し、自由体積を96～98%に維持します。通常の金属製ラシヒリングと比較してネストを回避し、標準的なものと比較して 金属製の棺の指輪 FXSINOは、同等の流量において圧力損失を低減し、改修工事においてより高いフラッディング能力を実現します。FXSINOは、炭素鋼、SS304/304L、SS316L/316L製のスーパーラシヒ型リングを提供しています。1. 幾何学：正弦波状のウェブが重要な理由通常のラシヒリングは、高さが外径に等しい中空管です。安価で化学的に単純ですが、壁面流動とチャネリングが激しく、充填率も高くなります。スーパーラシヒリングは、直線状の壁面を湾曲した/正弦波状のストリップに置き換え、繰り返し接触する点でそれらを再接続します。その結果、次のようになります。• 複数の映画： 正弦波状の網目が液体をいくつかの薄膜に分割し、繰り返し接触する点が薄膜を再混合して気液界面を更新します。[4](@ref)• 高い開放空間： サイズによって自由体積は96～98%なので、ガスはほとんど収縮せずに通過し、乾燥時のΔPは低いままです。[5](@ref)・巣作り防止： 波の周波数と振幅を交互に変化させることで、排出時の絡まりが軽減され、除去が容易になります。[4](@ref)・軽量： 薄いプレス加工シートは単位質量あたりの表面積が大きく、サポートグリッドの荷重はセラミックよりも低く、多くの場合、ソリッドウォール金属リングよりも低い。[4](@ref)・汚れ耐性： 開放構造は少量の固形物を含む液体に適しており、汚れた環境では閉鎖窓形状よりもデッドゾーンが少なくなります。[5](@ref) 図2：ウェブの詳細 ― 正弦波状のストリップと溶接された接触点により、コアを開いた状態に保ちながら、乱流フィルム表面が形成される。2. 標準サイズと幾何学的データFXSINOは、一般的なメートルサイズのスーパーラシヒスタイルの金属リングの見積もりを提供しています。以下の表は、メートルのプロジェクトサイズと金属スーパーリングのカタログからの参照値を混在させています。これは選択の参考として扱ってください。認定された油圧保証ではありません。[4,5,13](@ref)メートル法サイズ（mm）おおよそのSR番号*表面積（m²/m³）自由体積（％）かさ密度 SS (kg/m³)個/m³250.3（クローズ）180～22095～96210～34045,000～180,000380.5～0.7130～18096～97185～27516,000～45,500500.7–1100～15097～98165～2209,500～32,000762～370～10098150～1654,300～9,500*SR番号は、公開されている金属スーパーリング速報（0.3/0.5/0.7/1/2/3）への近似的な相互参照です。メートル25/38/50/76は、厳密には単一のSR番号と等価ではありません。FXSINOでツールを確認してください。かさ密度は、肉厚、鋼種、波形によって異なります。[4,13](@ref)3. 圧力損失：乾燥時、湿潤時、積載時ランダムベッドの圧力損失はガス容量係数 F (= u·ρ に依存するv0.5液量L（m³/m²·h）、充填サイズ、塔径、灌漑湿潤面積。スーパーラシヒ金属リングの場合、実用的な傾向は次のとおりです。乾燥時のΔP： 非常に開放的な形状 - 公表されている金属製スーパーリングの乾燥圧力損失は、同じ F 係数の 50 mm 金属製 Pall リングよりも既に低くなっています。[4](@ref)低Lにおける湿潤ΔP： No.0.3～0.5サイズの空気/水試験では、乾燥時のΔPは液体ゼロで約20Pa/m、小型カラム参照ではL=1～2m³/m²hで約50～80Pa/mであることが示されており、値はサイズ、F係数、および塔の直径に応じて変化します。[1](@ref)高Lにおける湿潤ΔP： 液膜と窓が開いたままになるため、液負荷が増加するとギャップ対パルが大きくなり、スーパーリングの湿潤ΔPは同等の高性能リングよりも大幅に低くなる可能性があります。[4](@ref)負荷/浸水: 50mmクラスの比較では、スーパーラシヒのフラッディング能力は50mm Pallよりも約25～33%高く、一部の高性能リングよりも10～15%高かった。正確な差はシステムとディストリビューターの品質によって異なる。[2](@ref)プレーンなラシヒとの比較： プレーンメタルのラシグは、充填率とチャネリングがはるかに高い。スーパーラシグは1対1で交換できるものではないため、ベッドの高さ、サポートの開口面積、および分配器の密度を再評価する必要がある。 図3：基準ΔP対ガス容量—液体負荷が増加するにつれて、スーパーラシヒ勾配は標準Pallを下回る（例示であり、FXSINOテスト曲線に置き換えてください）。4. スーパーラシヒ vs メタルポール vs プレーンラシヒ商品（50mmクラス）プレーンメタル ラシヒ金属製のポールリングメタルスーパーラシグ壁構造中実円柱シリンダー＋サイドウィンドウ＋インナータブ円筒形＋正弦波状のウェブ／接触点自由体積約65～70％約90～94％97～98％乾燥時／湿潤時ΔP最高低い非常に低い（参考文献のPallよりも低い）[2,4](@ref)洪水容量最低高い50mm Pallを超える（参考文献では+25～33%）[2](@ref)効率 / HETP（チャネリング）が不十分総合的に優れている良好。アンモニア/水において50mm Pallよりも最大約14%優れた分離性能を示す[4](@ref)機械的な作業／汚れた作業頑丈だが、油圧性能は劣る高いdP/荷重がかかると窓が変形する可能性があるウェブ構造は安定しており、固形物を含む液体に対して開いている[8,5](@ref)使用事例レガシー/セラミック酸のみ一般的な蒸留/吸収高容量後付け、真空、低ΔP、汚れ吸収材Pallの比較数値はアンモニア-空気/水およびシクロヘキサン/n-ヘプタンの参照値に基づいています。システムデータなしで一般的な「%削減」をすべての流体に適用しないでください。[2,15](@ref)5. 材料の選定材料主要制限典型的なサービス炭素鋼非腐食性、乾燥/炭化水素系；温度は規定による大気圧蒸留、炭化水素吸収SS304/304L低塩化物；一般有機物溶媒回収、穏やかな水性吸収SS316L塩化物/弱酸は304よりも優れている塩素系洗浄剤、医薬品、酸性吸収剤SS410 / 合金高温/高強度または特殊腐食高圧改修、酸性/腐食性環境6. サイズ設定ルールとタワー内部構造サイズと直径の関係： 均一な分布を確保するため、公称サイズはD/30以下にしてください。内径1.5mの場合は50mm、2.3m以上の場合は76mm、小型高効率カラムの場合は25～38mmとしてください。オープンエリアのサポート： 使用する ラクダのこぶを支えるグリッド または開口率が 80% 以上のパンチングされたサポートプレート。サポートが流れを制限すると、非常に低い ΔP が無駄になります。ディストリビューター密度： 小型の25mmは76mmよりも多くの滴下点/m²を必要とします。 液体分配器／再分配器 ベッド長が6メートルを超える場合。ホールドダウン: 高温または真空中の軽いプレス加工金属には ベッドリミッター／押さえ板サイズバーのギャップは、保持要素に対してであり、公称外径に対してではありません。同調： ガス速度が高い場合は、 ワイヤーメッシュデミスター 上段ベッドの上。 図4：サポートグリッドと分配器を備えたスーパーラシヒチャージ - 低ΔP蒸留または吸収レトロフィット用。7. アプリケーションガイド・真空蒸留： ステージあたりの低いΔPにより真空システムが保護されます。50～76mmスーパーラシヒまたは 構造化された包装 HETPターゲットによって異なります。・常圧蒸留／精製： 高い浸水能力により、より大きなシェルを必要とせずにボトルネックを解消できます。・吸収／洗浄： それで2、HCl、NH3CO2 — オープンウェブ構造により、液体負荷の変動に対応可能。316Lは腐食性の洗浄液に対応。・剥離／再生： VOCの蒸気ストリッピングやアミン再生において、低いΔPはリボイラー／コンプレッサーのコストを削減する。・汚れた／一度しか飲まない酒類： スーパーラシヒ開放構造は、小窓パルよりも微粒子に耐性がある。 中空球 メディア。8. よくある質問（FAQ）Q：圧力損失は金属製のパルリングと比べてどれくらい低いですか？A: 公開されている 50mm クラスのテストでは、あるシクロヘキサン/n-ヘプタンデータセットではスーパーラシグ湿潤 ΔP が Pall より約 60% 低く、空気/水で同じ F の場合明らかに Pall より低いことが報告されています。アンモニア/水レトロフィットでは、同じスループットで ΔP の減少が小さくなっています (例: No.1 対 1.5 インチ Pall で約 -21 ～ -33%)。必ずご使用の流体特性で再実行してください。[2,15](@ref)Q：プレーンのラシヒまたはパルを体積比1：1で置き換えることはできますか？A: いいえ。スーパーラシヒは自由容積が大きく、HETPも異なるため、1:1の容積では通常、過剰設計になったり、分離負荷が変わったりします。既存のベッド高さ、処理量、圧力予算、HETPをお送りください。FXSINOがサイズ、ベッド高さ、内部構造をパッケージとして提案します。Q: 真空包装において、スーパーラシヒは構造化充填よりも優れていますか？A: 構造化パッキングはクリーン真空サービスで最小の ΔP/HETP を提供します。ランダムパッキングの柔軟性、汚れた供給、容易な再装填、または既存のサポート/ディストリビュータレイアウトへの後付けが必要な場合は、スーパーラシグが推奨されます。最も深い真空とタイトな HETP については、両方を比較してください。 ワイヤーメッシュ構造の梱包材.手に入れる メタルスーパーラシグ 引用FXSINOは、金属製ランダムパッキングおよびタワー内部部品（スーパーラシヒリングなど）の製造業者です。 金属製の棺の指輪サポートグリッド、ディストリビューター、デミスター。炭素鋼/SS304/316L製で、図面に基づいてカスタムサイズを製作し、世界中に発送します。タワーID、サービス流体、圧力、温度、ガス/液体流量、目標HETPまたはΔP予算をお送りください。当社は、推奨サイズ、バルク容量、サポート開口部面積、分配器密度、および当日予算見積もりをお送りします。FXSINOはフルパッケージを提供します。 サポートグリッド, ベッドリミッター, 再分配者 そして デミスターズ.FXSINOへのお問い合わせ： jackieqiu9202@gmail.com | +86 18507999558

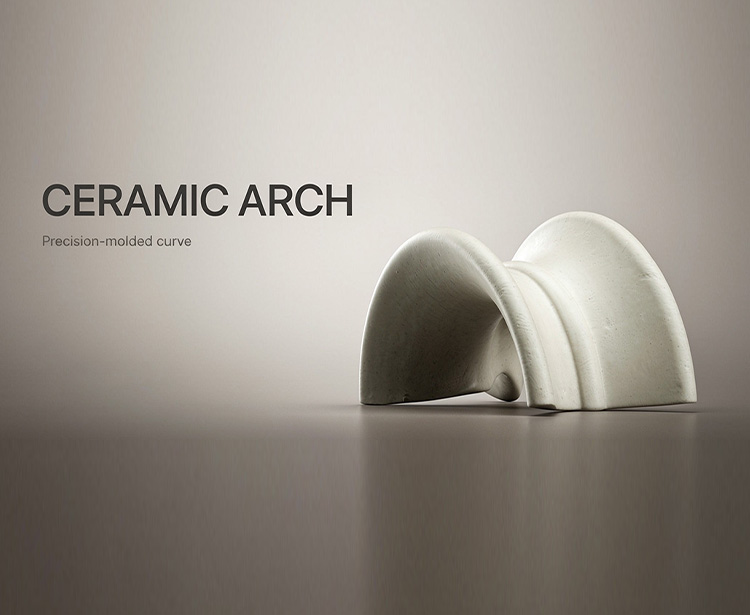

   図1：セラミック製ラシヒリング（白色化学磁器、左）と金属製ラシヒリング（SS316Lステンレス鋼、右）—異なる使用条件に対応する2つの材料。セラミック製ラシヒリング 金属との比較：耐酸性とサイズ選択エンジニア向け概要： ラシヒリングは、最も古く、最も単純なランダムパッキング形状であり、直径と同じ長さに切断された平たいチューブです。セラミックと金属のどちらを選ぶかは、次の1つの質問に集約されます。 お使いのサービス液は何ですか？ セラミック（化学磁器／炻器）は、金属が腐食するような強酸洗浄に適しています。一方、金属（SS304/316L、炭素鋼）は、セラミックが破損するような高温、高負荷、または非腐食性環境に適しています。このガイドでは、両者を比較し、明確なサイズ選択の枠組みを提供します。1. 素材選びが全てを左右する理由ラシヒリングには内部に窓や波状の構造がなく、その性能は表面積（サイズによって決まる）と濡れ性（材質によって決まる）にほぼ完全に依存します。材質が間違っていると、致命的な故障が発生します。・アルカリ性環境におけるセラミックの使用： 磁器は苛性溶液（60℃以上の10%以上のNaOH溶液）中でゆっくりと溶解する。リングは薄くなり、弱くなり、支持グリッドに崩れ落ちる。・高温酸中の金属： 316LでもHClやH₂Oでピットや穴が開く2SO4 80℃以上になると、リング壁にピンホールが発生すると、腐食は指数関数的に加速する。・熱衝撃に対するセラミックの耐性： 急激な温度変化（50℃/分以上）は磁器にひび割れを生じさせる。金属には問題ない。・フッ化物サービスにおける金属： F- イオンはステンレス鋼の不動態皮膜を瞬時に攻撃する。一方、（アルミナ含有量の高い）セラミックは生き残る。 図2：50mmラミセック・ラシヒリングの断面詳細図 ― 壁厚6～8mmで機械的強度を確保しつつ、60～65%の空隙率を維持します。2．耐酸性：セラミック対金属決定的な利点は セラミック製のラシヒリング 化学的不活性とは、化学的に不活性であるということです。以下に詳細な比較を示します。サービス液陶磁器（磁器／炻器）金属（SS316L）勝者H2SO4 （70%以下、80℃以下）素晴らしい - 攻撃なし良好（濃度依存）セラミックH2SO4 （70%以上または80℃以上）素晴らしい不良 - 急速な腐食セラミック塩酸（全濃度）素晴らしい劣悪 - 孔食セラミックHNO3素晴らしいまあまあ（濃度／温度による）セラミックHF / フッ化物劣悪（シリカを攻撃する）劣悪（受動層を攻撃する）どちらも使用しない。PTFEライニングまたは特殊合金を使用する。水酸化ナトリウム／苛性ソーダ（10%超）劣悪な溶解性素晴らしい金属有機溶剤素晴らしい素晴らしいネクタイ（微量の酸に対してはセラミックの方が若干優れている）高温（200℃以上）非常に優れている（最高1000℃まで）合金の種類によって制限される（SS316L、最高450℃）。セラミック注：強酸と高温の組み合わせには、高アルミナセラミック（92～95% Al）を検討してください。2O3標準的な磁器の3倍の耐酸性を備えています。3. サイズ選択ガイドサイズ選択は、表面積（物質移動効率）と圧力損失のトレードオフです。リングが小さいほど表面積は大きくなりますが、圧力損失（ΔP）も大きくなります。選択方法は以下のとおりです。公称サイズ（mm）表面積（m²/m³）空隙率（％）充填率（F）ベストアプリ25190～21060～65220～250実験室用カラム、小径タワー（直径300mm以下）、高効率吸収装置38130～15062～67140～170パイロットプラント、中型タワー（300～800mm）、SO2 こすり洗い50100～11565～70100～120フルスケール酸吸収塔、直径800mm～2m、一般吸収式7670～8568～7265～80大径タワー（2m以上）、低ΔP臨界、冷却＋吸収サイズ選びの目安：• タワー直径ルール： リングの公称サイズは、タワーの内径の1/30以下でなければなりません。1.5mのタワーの場合、最大サイズは50mmです。• グリッドルールのサポート: バーの間隔は、リングの公称サイズの0.7倍以下であること。50mmリングの場合、最大間隔は35mmとなる。• 液体分配規則： 25～38mmサイズの場合は40個/m²以上、50mm以上のサイズの場合は20個/m²以上の点滴灌漑ポイントが必要です。• 圧力低下予算: 列全体のΔPが制限されている場合 < 500 Paの場合、50mm以上のものを使用してください。 図3：左 — セラミック製のラシヒリング Hで2SO4 乾燥塔（3年後も腐食なし）。右側：溶剤回収塔内の金属製ラシヒリング（SS316L製、酸に曝されていない）。4. セラミックと金属：特性の完全比較財産陶磁器（磁器）金属（SS316L）密度（kg/m³）2,200～2,4007,900～8,000かさ密度（kg/m³）700～850400～500圧縮強度（N/リング）2,000～5,000（脆い ― 衝撃に弱い）高い延性、衝撃に強い最大動作温度1,000℃以上450℃耐熱衝撃性不良 — 50℃/分を超える亀裂素晴らしい濡れ性優れた親水性表面良好 — 未処理でも疎水性コスト（相対値）$（低価格）$$$（高）標準的なベッド深さ2～6m（重量物 ― タワーの耐荷重を確認してください）3～8m（より軽く、より深いベッドでも可）5. 業界別アプリケーションガイド・硫酸製造工場： 乾燥塔および吸収塔におけるセラミック製ラシヒリング（93～98% H2SO4（60～120℃）。世界中で標準的に使用されている。50mmと76mmサイズが主流。・塩酸吸収： 落下液膜式または断熱式吸収器用のセラミックリング。良好な表面更新を実現する38mmと50mmのサイズ。・硝酸（HNO₃）3): 吸収塔内用セラミックリング。高濃度アルミナ製で、60%以上の濃縮が可能。・溶剤回収： 蒸気ストリッピング塔および蒸留塔で使用される金属製ラシヒリング（SS304/316L）。熱サイクルや有機溶剤にも劣化することなく対応します。・排煙脱硫（FGD）： 吸収器内のセラミックリング（湿式SO₂）2 （洗浄用）。50mmサイズは効率と圧力損失のバランスが取れています。・高温プロセス： 再生式熱酸化装置（RTO）および高温ガス冷却装置で使用されるセラミックリング。500～800℃の温度に耐え、劣化しません。6. インストールおよびサポート要件セラミックリングは脆いため、不適切な取り付けは破損を招き、分離床の詰まりや分離効率の低下につながります。金属リングはセラミックリングよりは耐久性がありますが、それでも適切な支持が必要です。陶器廃棄物処理： シュートを通してゆっくりと注いでください。2メートル以上の高さから自由落下させないでください。落下時の衝撃を和らげるために、キャンバス製の靴下やパイプを使用してください。破損したリング（充電量の3%以上）は隙間に沈み込み、ガスの流れを妨げます。サポートグリッド: セラミックベッドは重い（700 kg/m³以上）。強化された ラクダのこぶを支えるグリッド 直径1.5mを超えるタワーの場合、梁の厚さは6mm以上とする。開口率は80%以上とする。ベッドリミッター: セラミックリングは流動化しない（重すぎる）が、 ベッドリミッター 起動時の急激な温度上昇時に、最上層のリングが蒸気排出口ノズルに接触して欠けるのを防ぎます。金属投棄： 5m以下の高さから落としても損傷しません。ただし、巣作りを防ぐため、均等に散布してください。液体の流通： 両方の材料にとって重要です。 液体分配器 指輪のサイズに合わせて調整します。小さい指輪には、より多くの滴り落ちる部分が必要です。 図4：内径2.4mのH管にセラミック製ラシヒリングを充填する2SO4 破損を防ぐためにキャンバス製のシュートを使用した乾燥塔。7. よくある質問（FAQ）質問：真空蒸留塔でセラミック製のラシヒリングを使用できますか？A: 推奨しません。セラミックリングは充填率が高く（F = 100～250）、理論段あたりの圧力損失が大きくなります。真空サービスでは、ΔP は < 0.5 kPa/ステージ、使用 構造化された包装 または 金属製の棺の指輪 代わりに、セラミックリングは、大気圧または正圧の酸塔に最適です。Q：化学磁器と炻器のラシヒリングの違いは何ですか？A: 化学磁器は高温で焼成され、吸水率が低い（< 0.5%）で、耐酸性も高い。炻器は多孔質（吸水率1～3%）でやや安価だが、高温での強酸に対する耐性は低い。2SO4 70%以上またはT > 80°Cの場合は、必ず化学磁器を指定してください。Q：ラシヒリングの性能は、パルリングやマルチボール中空ボールと比べてどうですか？A：ラシヒリングは、あらゆるランダム充填形状の中で最も充填率が高く（圧力損失が最も大きい）、内部に窓のあるパルリングは充填率を50～60%削減します。マルチボール中空ボールは充填率が最も低いものの、物質移動効率は劣ります。ラシヒリングは、材料適合性のためにセラミック（強酸）が必要で、効率が二の次である場合、または予算が最優先事項である場合（入手可能な充填材の中で最も安価）にのみ選択してください。セラミック製または金属製のラシヒリングの見積もりを依頼するFXSINOは、タワーパッキンと内部部品（セラミックラシヒリング、金属ラシヒリングなど）の製造業者です。 棺の指輪サポートグリッド、液体分配器。特注サイズ、化学磁器およびSS304/316L製、世界各国へ発送いたします。タワーの直径、ベッドの深さ、サービス液（濃度と温度）、セラミック製か金属製かをお聞かせください。適切なリングサイズを推奨し、タワーの総容量と重量負荷を計算し、リードタイムを含めた見積もりを即日ご提供いたします。FXSINOは、充填式タワーの完全なソリューションを提供しています。 サポートグリッド そして ベッドリミッター に 液体分配器.FXSINOへのお問い合わせ： jackieqiu9202@gmail.com | +86 18507999558

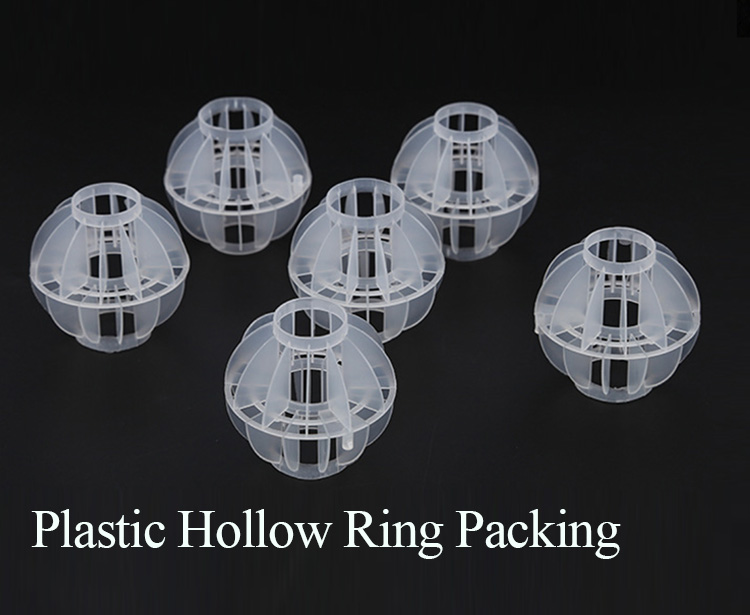

   図1：PPプラスチック中空リング（リップルリング）包装 ― 特徴的な波状の表面と中空の中心部により、高い空隙率を実現しています。プラスチック中空リングパッキン｜冷却塔および吸収塔用PP/PEプラスチックリップルリングエンジニア向け概要： プラスチック中空リングパッキン（一般にリップルリングと呼ばれる）は、波状の外壁と中空コアを備えたコスト効率の高いランダムパッキンです。リップル設計により、空隙を犠牲にすることなく表面乱流が増加し、標準的なラシヒリングよりも15～20%優れた物質移動を実現し、固体サドルの半分の圧力損失で済みます。PP（ポリプロピレン）またはPE（ポリエチレン）製で、冷却塔、スクラバー、および 一般吸収サービス.1. とは プラスチック製中空リング （リップルリング）？滑らかな壁面を持つラシヒリングとは異なり、リップルリングは円筒状の壁面に一連の横方向の波状構造（リップル）を備えています。このシンプルな構造により、液体が表面を流れる際に微細な乱流が発生し、層流膜が破壊されて気液接触が改善されます。中空構造のため、90%以上の空隙率が維持され、深い層でもガスが自由に上昇できます。主な幾何学的利点：・波型壁： 同じ公称サイズの平滑リングと比較して、有効濡れ表面積が20～30%増加します。・中空構造： ガス流に対する抵抗が低い（一般的な圧力降下） < 運転負荷時における圧力は80 Pa/mです。• 軽量： PPの密度は0.91g/cm³で、充填層の重量はセラミック製のものより60%軽く、塔の構造負荷を軽減します。• 自己調整： ランダムにリングを投入すると、リングが自然に重なり合うのを最小限に抑えるように配置される（滑らかなラシヒリングは重なり合う傾向があるのとは対照的である）。 図2：波状リング波状壁の拡大図 ― 横方向の隆起部が表面乱流を生み出し、液体の拡散を促進する。2. 標準仕様および寸法FXSINO社は、5種類の標準サイズのリップルリングを製造しています。特注サイズもご要望に応じて承ります。公称サイズ（mm）実際の外径×高さ（mm）表面積（m²/m³）空隙率（％）1立方メートルあたりの個数充填率（F）2525 × 25185～20090以上約52,0001403838 × 38130～14592以上約16,000925050 × 50100～11093以上約6,500656363 × 6380～9094以上約3,200487676 × 7665～7595以上約1,80036注：上記のデータは業界標準の参考値です。認定された性能曲線および実測データについては、FXSINOまでお問い合わせください。3．材料選定：PP対PEポリプロピレン（PP）とポリエチレン（PE）はどちらも優れた耐薬品性を備えているが、耐熱性と機械的剛性において違いがある。財産ポリプロピレン（PP）ポリエチレン（PE）最大連続温度100℃80℃密度（g/cm³）0.90～0.910.94～0.96剛性／クリープ剛性が高く、高温下での性能が優れている柔軟性が高く、60℃以上ではクリープ現象を起こしやすい。耐薬品性酸、アルカリ、溶剤に対して優れた耐性を持つ酸性、アルカリ性に対して非常に優れており、一部の有機物に対してはやや優れている。紫外線耐性劣悪（屋外用には添加剤が必要）中程度（黒色のPE素材にはカーボンブラックによる紫外線保護機能があります）典型的な色ホワイト、ベージュ、カスタムナチュラル（乳白色）、ブラック最適な用途温水冷却、蒸気ストリッピング、一般吸収周囲冷却塔、屋外スクラバー（黒色PE製） 図3：材質比較 ― 白色PP（左）と黒色PE（右）のリップルリング。屋外冷却塔においては、PEの方が優れた耐紫外線性を示す。4. パフォーマンス比較リップルリングは、他の一般的なプラスチック製ランダムパッキングと比べてどうでしょうか？梱包タイプ（50mm）空隙率（％）ΔP @ F=1.5 (Pa/m)HETP（m）相対コストリップルリング（PP）93～9460～800.6～0.8$$プラスチック製ポールリング90～9280～1000.5～0.7$$プラスチック製サドル（インタロックス）78～82120～1500.7～1.0$マルチボール中空ボール95以上40～601.2～1.5$結論：リップルリングは、冷却と吸収において、低圧力損失と優れた物質移動のバランスが最も優れています。 棺の指輪 最大限の効率（低いHETP）が必要な場合はリップルリングを選択してください。許容できる効率で最大のスループットが必要な場合はリップルリングを選択してください。5. アプリケーションガイド・冷却塔（クロスフロー式およびカウンターフロー式）： 黒色のPE製リップルリングは紫外線に強く、常温から温水（最高80℃）まで対応します。高い空隙率により、開放型システムにおける浮遊物質による目詰まりを防ぎます。ベッドの深さは通常1.2～2.0mです。・ガス吸収（SO2、HCl、NH3CO2): PP製リップルリングは、高温で腐食性の高い洗浄液に対応します。波状の表面は液膜の拡散を促進し、溶質の移動を改善します。充填層の厚さは、除去効率の目標に応じて2～4mです。・ストリッピング／蒸気脱着： PPグレードは100℃までの飽和蒸気に対応します。VOC除去用の廃水ストリッパーによく使用されます。・バイオフィルムリアクター： 波状の表面は、滑らかなリング状の表面に比べて、微生物の増殖のための足場をより多く提供します。滴下ろ過装置やMBBRハイブリッドシステムで使用されます。6. 設置とベッドの深さダンプ方法： リングをタワーの断面全体に均等に流し込んでください。3mを超える高さから落とさないでください。薄肉PEリングの破損を防ぐため、シュートまたはソックスを使用してください。サポートグリッド: 使用する ラクダのこぶを支えるグリッド 開口率が80%以上であること。バーの間隔は、リングの公称サイズの0.6倍以下であること（例：25mmリングの場合は15mm以下）。ベッドリミッター: 真空または高速ガスサービスの場合は、 ベッドリミッター／押さえ板 流動化を防ぐため。軽量のPP/PEリングは特に浮き上がりやすい。移住手当： プラスチックリングは、初期運転後に、くっつきやクリープ現象により2～5％沈下することがあります。初期充填量に3％の余裕を持たせてください。液体の流通： 均一な濡れのために重要です。 液体分配器 25～38mmサイズの場合は1m²あたり50個以上の滴下点、50mm以上のサイズの場合は1m²あたり25個以上の滴下点が必要です。 図4：リップルリング充填材が向流式冷却塔に充填される様子。均一な分布により、水の均一な拡散とガスとの接触が確保されます。7. よくある質問（FAQ）Q: リップルリングとポールリング、どちらを選ぶべきでしょうか？A：パルリングには内部に窓（フィンガー）があり、内部接触面が増えるため、物質移動がわずかに向上します（HETPが低くなります）。リップルリングには窓がないため、成形が容易でコストも低く抑えられますが、波状の壁面は良好な乱流効果を発揮します。蒸留や効率が重要な用途にはパルリングを、冷却、粗吸収、コスト重視の用途にはリップルリングを選択してください。Q: 80℃以上の温水冷却塔でPPリップルリングを使用できますか？A：PPグレードは連続使用で100℃まで対応できるため、ほとんどの温水用途（冷却塔の戻り水は通常40～55℃）に適しています。冷却塔の温度が100℃を超えることが断続的に発生する場合は、PVDFまたはPTFEライニングの代替品を検討してください。高温対応製品については、FXSINOまでお問い合わせください。Q：リップルリングパッキン1立方メートルの重量はどれくらいですか？A：かさ密度はサイズと材質によって異なります。50mmのPPリップルリングの場合、約55～65kg/m³（約5%の空隙沈下を含む）が目安となります。PEはやや重く、約70～80kg/m³です。これは、700kg/m³を超えるセラミックパッキンとは異なり、ほとんどのタワーで構造補強を必要としないほど軽量です。プラスチックの見積もりを取得する 中空リングパッキンFXSINOは、タワーパッキンおよび内部部品（プラスチックリップルリングなど）の製造業者です。 棺の指輪サポートグリッド、および液体分配器。カスタムサイズ、PP/PE/PVDF素材、世界各国へ発送。タワーの直径、充填層の深さ、サービス流体（冷却水、酸洗浄など）、運転温度、および希望する材質（PPまたはPE）をお知らせください。適切なリングサイズを推奨し、総容量を計算し、リードタイムを含めた見積もりを即日提供します。FXSINOは、充填塔ソリューションを包括的に提供しています。 サポートグリッド そして ベッドリミッター に 液体分配器.FXSINOへのお問い合わせ： jackieqiu9202@gmail.com | +86 18507999558

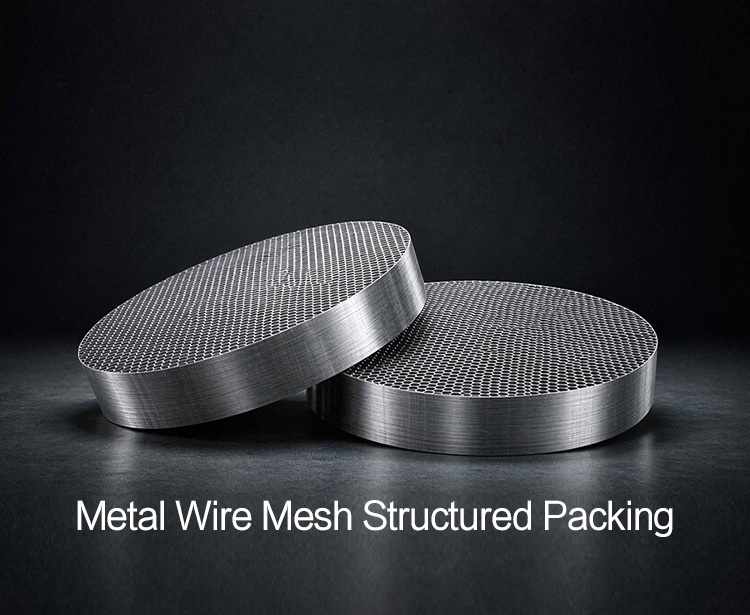

  図1：波形金網充填ディスク（250Yおよび500Y）—精密蒸留のための最高効率の構造化充填材。金属ワイヤーメッシュ構造の梱包材：SS304、316L、および特殊合金の250Y/500Y/700Yエンジニア向け概要： 波形金網充填材（または一部の市場では「リップル」タイプ）としても知られる金属金網構造充填材は、あらゆる塔充填材の中で最も低いHETP（理論段あたり150mm）を実現します。精密蒸留、同位体分離、および熱に敏感な真空サービスにおいて、標準的な選択肢となっています。当社の製品と比較してみてください。 蒸留用構造化充填材の一般 穴あき板の代替品として。1. とは 金属ワイヤーメッシュ構造の梱包材?金属ワイヤーメッシュ構造の梱包材 細い金属線を織り込んだ波状の（ガーゼ状の）シートを、塔の直径に合う円筒形のディスク状に組み立てて構成されています。波状の形状は交互に異なる角度（通常、「Y」型では45°、「X」型では30°）で配置されており、非常に均一な三角形の流路ネットワークを形成しています。金属板をプレス加工して充填する穴あきプレートとは異なり、金網は織りガーゼを使用するため、単位体積あたりの表面積が3倍になり、優れた毛細管濡れ性を実現します。これにより、HETP値は150～400mmとなり、プレート型構造充填材の400～600mmと比較して低くなります。トレードオフとして、フラッド容量（F係数1.5～2.5Pa）は低くなります。0.5）そしてコストも高くなります。 図2：45°Y型波形の織り金網 - HETPを150mmという低さまで実現する微細構造。2. 技術仕様および寸法以下のデータはすべて、SS304/316Lワイヤーメッシュパッキンの業界標準値です。FXSINOは、お客様のタワー内径に合わせて、ディスク1枚あたり50～200mmのセグメント高さで製造いたします。モデル表面積（m²/m³）空隙率（％）標準的なHETP（mm）ΔP (kPa/ステージ)Fファクター（Pa）0.5)250Y25095.0250～4000.2～0.32.0～2.5350Y35093.0180～2800.15～0.251.8～2.3500Y50090.0120～2000.1～0.21.5～2.0700Y70085.080～1500.08～0.151.2～1.8データは、業界標準のワイヤーメッシュ構造充填材のデータシートから収集したものです。HETPおよびΔPは、液体/蒸気負荷によって変化します。 公開前にFXSINOの測定値に置き換えてください。3. 材料選定ガイドワイヤーメッシュパッキンは、幅広い種類の金属でご用意しております。選定は、他のタワー内部部品と同様の腐食ロジックに従います。詳細については、当社のウェブサイトをご覧ください。 304Lと316Lの構造化梱包ガイド 詳細なしきい値については、以下をご覧ください。材料耐腐食性最高温度最適なアプリケーション相対コストSS304良い（非塩素系）450℃有機物、溶剤、非腐食性成分ベースラインSS316L非常に優れている（耐塩化物性）450℃医薬品、塩素系溶剤、酸性切断+15～25%銅／真鍮良好（非酸化性）200℃溶剤回収、帯電防止サービス+20～30％ニッケル／モネル非常に優れている（腐食性、HF）500℃苛性蒸留、フッ素系化学品+100～150%ハステロイC-276優れた（強酸／塩化物）650℃HCl、Cl2腐食性の高い環境+200～300% 図3：SS304（左）とSS316L（右）のワイヤーメッシュディスク ― どちらも同じ効率を発揮するが、316Lは塩化物耐性が加わる。4. 金網と穴あき板を用いた構造化梱包要素金網（このページ）穿孔板（蒸留ページ）HETP150～400mm（非常に良好）400～600mm（良好）洪水容量低（F 1.5～2.5）高（F 2.5～3.5）1立方メートルあたりのコストより上質な（織りガーゼ）下部（スタンプ付きシート）最適な用途精密分離、真空、熱に敏感高スループット吸収、一般蒸留5. 主な用途・精密蒸留： 同位体分離、エナンチオマー分離、近接沸点共沸混合物 — HETPが活躍する分野 < 200mmは必須です。・真空蒸留： 5～50mbarの圧力範囲で熱に弱い化学物質（ビタミン、脂肪酸、医薬品中間体）を処理できます。超低ΔP（0.08～0.15kPa/段）により、リボイラー温度を最小限に抑えます。・溶剤回収： 高純度エタノール、IPA、アセトンの回収 ― 銅またはSS316L製のガーゼを使用することで、製品の変色を防ぎます。・極低温蒸留： 空気分離、LNG処理 ― ΔPが最小限のアルミニウムまたはSS304メッシュ。 図4：0.8m内径の真空蒸留塔に積み重ねられた500Yワイヤーメッシュディスク 液体収集・再分配装置 セクション間。6. 設置およびタワー内部構造サポートグリッド: ワイヤーメッシュディスクは直接 ラクダのこぶを支えるグリッド 開口率は90～95%とする。格子棒の幅は、溝の形成を防ぐため10mm以下でなければならない。ディスクスタッキング： 各ディスクの高さは50～200mmです。蒸気の漏れを防ぐため、隣接するディスクを90°回転させてください。外周はPTFEロープまたは特注のストリップで密閉してください。ベッドリミッター: インストールする 押さえ板 真空状態または高F値での使用時に流動化を防ぐため、上部ディスクの上に配置します。再分配: 梱包高さ2～3mごとに 収集家兼再配布者 液体の分布をリセットするため――金網は特に分布の乱れに敏感である。7. よくある質問（FAQ）Q：金網と穴あき板を用いた構造充填材の違いは何ですか？A：金網（ガーゼ）は織り込まれた繊維を使用し、HETP（水頭圧）は150mmと低く、精密作業や真空作業に最適です。穴あき板はプレス加工されたシートを使用し、2倍の注水容量を提供しますが、HETPは400～600mmです。比較表の詳細は、上記のセクション4をご覧ください。Q：金網パッキンは定置洗浄（CIP）できますか？A：はい、ただし注意が必要です。細かいガーゼはプレート状の充填材よりも微粒子を捕捉しやすいため、低圧（2～3バール）のスプレーボールを使用し、排水性を確認してください。ポリマーによる汚染の場合は、機械洗浄よりも化学薬品（NaOHまたは溶剤系）による浸漬洗浄が推奨されます。Q：特注サイズの納期はどれくらいですか？A：標準仕様の250Y/500Y（SS304/316L製）は10～15日で出荷いたします。特注合金（ハステロイ、チタン）または非標準波形角度（X型）の場合は25～35日かかります。最小注文数量：0.5m³。タワーID、ベッド高さ、およびプロセス条件をお知らせの上、お問い合わせください。金網構造梱包材の見積もりを依頼する塔の直径、充填層の高さ、運転圧力（特に真空の場合）、および流体組成をお送りください。最適なモデル（250Y/350Y/500Y/700Y）を指定し、材料グレードを推奨し、適合する供給を行います。 サポートグリッド, 液体分配器、 そして ベッドリミッター タワー型パッケージ一式をご用意しております。FXSINOへのお問い合わせ： jackieqiu9202@gmail.com | +86 18507999558

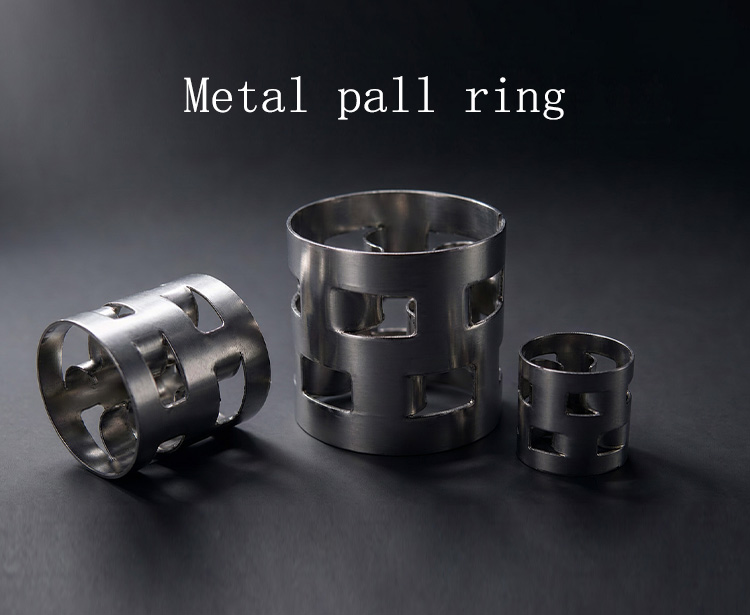

  図1：304（光沢）および316L（マット）ステンレス鋼製のPallリング ― 腐食性タワーサービスで最も多く指定される2つのグレード。304および316L金属製パルリングの価格と仕様：蒸留、吸収、スクラビング用16～76mm購入者向け概要： メタル製のPallリングは、あらゆるランダムパッキンの中で、物質移動効率、機械的強度、コストのバランスが最も優れています。304グレードは一般的な非塩素系用途に適しており、316Lは塩素系、酸性、または医薬品用途の標準仕様です。以下に、詳細な仕様、材料選定のロジック、および1立方メートルあたりの価格要因を示しますので、正式な見積もりを依頼する前に正確な予算を立てることができます。1. 304/316L金属製のポールリングとは何ですか？金属製のパルリングは、ランダム充填塔の主力製品であり、円筒形の壁に2列の窓を打ち抜き、できたタブを内側に曲げることでラシヒリングから発展したものです。これにより、内部に濡れやすい表面と開いたガス経路が形成され、通常の円筒形充填材に見られる深刻なチャネリングと高い圧力損失が解消されます。ステンレス鋼帯（304または316L）からプレス成形されたこれらの製品は、高い機械的強度（中間支持なしで最大6mの深層床を支えることができる）、450℃までの耐熱性、および幅広い水系および有機系環境における耐腐食性を兼ね備えています。より詳細な技術情報については、こちらをご覧ください。 ステンレス鋼製金属製パルリングの仕様ページ. 図2：パンチング加工された窓と内側に曲がったフィンガー ― これらの幾何学的特徴により、パルリングはラシヒリングよりも30～50%優れた物質移動性能を発揮します。2. 技術仕様および寸法寸法はすべてミリメートル単位です。データは304および316Lグレードの両方に適用されます（肉厚はメーカーによって若干異なる場合があります）。サイズ（奥行×高さ×厚さ）（mm）表面積（m²/m³）空隙率（％）バルク数（個/m³）かさ密度（kg/m³）代表的なΔP（Pa/m）16 × 16 × 0.3330～36096.0～96.5214,000360～380400～55025 × 25 × 0.5210～22094.5～95.551,900310～340250～40038 × 38 × 0.6140～14695.0～96.013,800280～310180～30050 × 50 × 0.8105～10994.5～95.56,500240～270120～20076 × 76 × 1.070～7495.0～96.01,830220～25080～150データは、業界標準のステンレス鋼製Pallリングのデータシートから収集したものです。表示されている嵩密度は304グレードのもので、316Lはそれより約2%重くなります。特注サイズ（10/13/89/100mm）および肉厚については、ご要望に応じて対応いたします。3. 304と316L：材質の選択と価格差304と316Lのどちらを選ぶかは、価格を左右する最大の要因です。違いは材料費だけではなく、耐用年数、ダウンタイムのリスク、腐食による故障の防止にも影響します。詳しくは、当社の製品をご覧ください。 304Lと316Lの構造化梱包ガイド 腐食閾値に関する詳細なデータについては、こちらをご覧ください。要素304ステンレス鋼316Lステンレス鋼Cr / Ni / Moクロム18％／ニッケル8％／モリブデン0％クロム16％／ニッケル10％／モリブデン2～3％PREN（ピット指数）18～2024～26塩化物耐性≤ 50 ppm（冷間、中性）200 ppm以下（冷水）、100 ppm以下（温水）最高温度450℃（連続）450℃（連続）相対価格（1立方メートルあたり）基準額（1,200ドル～1,800ドル）保険料15～25％増（2,500～4,000ドル）最適な用途淡水、有機物、非塩素酸、溶剤海水、塩素系溶剤、HCl/Cl2 洗浄、製薬 図3：304（光沢、左）と316L（マット、右）—視覚的な違いはわずかですが、耐食性には違いがありません。4．価格決定要因（見積もり額を左右する要素）サイズと壁厚： 直径が小さい（16/25mm）場合、部品点数が多く、薄いストリップの取り扱いも容易なため、1立方メートルあたりの製造コストが高くなります。肉厚が厚くなると材料費は増加しますが、耐圧性が向上します。材料グレード: 316Lは、モリブデン含有量と生産歩留まりの低さから、一般的に304よりも15～25%高価です。特殊合金（デュプレックス2205、ハステロイC-276、チタン）の場合は、さらに100～300%高くなります。注文量： スポット注文（< 5 m³未満の契約は単価が最も高くなります。50 m³以上の契約は通常15～25%の数量割引が適用されます。表面仕上げと認証： 電解研磨、不動態化処理（ASTM A967）、およびEN 10204 3.1に準拠したMTC処理により、5～10%のコスト増となります。酸性環境におけるNACE MR0175への準拠により、10～15%のコスト増となります。パッケージ： 標準の織布袋（25kg/袋）が含まれています。溶剤サービス用のスチールドラム、木製パレット、または帯電防止包装は、1立方メートルあたり20～50ドルの追加料金がかかります。原材料インデックス： ステンレス鋼帯の価格は、ロンドン金属取引所（LME）のニッケルおよびクロム指数に連動して変動します。提示価格は通常15～30日間有効です。5. 主な用途・蒸留： 炭化水素の分留、溶剤の回収、エタノール/水の分離 — 非腐食性原料には304、酸性留分には316L。・ガス洗浄： CO2 そしてH2アミン溶液による硫黄除去（補給水中に微量の塩化物が含まれているため、316Lを推奨）。・酸性ガス吸収： それで2、 それで3、HCl、Cl2 スクラビング - 最低316L。塩化物濃度が高い場合は、TiまたはPVDFにアップグレードしてください。・真空蒸留： 圧力損失が低い（1段あたり0.3～0.8 kPa）ため、金属製のパルリングは50～200 mbarでの熱に弱い分離に適しています。• 相互参照: 100℃以下の腐食性水溶液サービスの場合、以下と比較してください。 プラスチック製パルリング包装（PP/CPVC/PVDF） 気温が許せば、コストは60～70％削減できる場合が多い。 図4：内径1.2mの蒸留塔に装填された38mm 304 Pallリング ラクダのこぶを支えるグリッド.6. 設置およびタワー内部構造サポートグリッド: 使用する ラクダのこぶを支えるグリッド 開口部がリング直径の60%以下の場合。金属製のPallリングはプラスチック製よりも重い（240～380 kg/m³）ため、グリッドの耐荷重を確認してください。ユニフォームローディング: 塔の断面全体に均等に分散させる。最大単回注入層高さ：中間層手前4～6m 収集家兼再配布者 必須。ベッドリミッター: インストールする 押さえ板 ガス流速が高い（F値が2.5を超える）ベッド、または真空運転を行うベッド向け。事前湿潤： 蒸気を導入する前に必ずベッド全体に蒸気を充満させて、ドライチャネリングを防いでください。塩化物環境下で使用する316Lステンレス鋼の場合、指定があれば硝酸（20%、60℃、30分）で前処理してください。7. よくある質問（FAQ）Q：同じサイズの316Lは、304よりもどれくらい高価ですか？A：通常、15～25％の割増料金がかかります。これは、モリブデン含有量（2～3％）と圧延歩留まりの低さが原因です。50mmリングを10m³注文した場合、その差額は約3,000～5,000ドルになります。これは、塩化物応力割れによる予期せぬ操業停止1日分よりも少ない金額です。Q: 304と316Lを同じタワーで混合して使用できますか？A：推奨しません。導電性の水溶液中では、異なるグレード間のガルバニックカップリングにより、304ステンレス鋼部分の腐食が促進されます。全体を通して同一グレードを使用するか、非導電性のバリア（例：セラミックリング層）で分離してください。Q：最小注文数量（MOQ）と標準的な納期を教えてください。A：最小注文数量は1立方メートル（混合サイズ可）です。標準サイズ（304/316L製、25/38/50mm）は7～10日で出荷いたします。特注サイズ、特殊合金、または不動態化処理の場合は、さらに15～25日かかります。正確な見積もりについては、タワーID、ベッド高さ、および使用条件をお知らせください。金属製棺用リングの正式な見積もりを依頼するタワーの直径、ベッドの高さ、運転温度、プロセス流体の組成（特に塩化物濃度）をお送りください。304 と 316L のどちらが最適か、正確な m³ 量を計算し、24 時間以内に確定見積もりを発行します。FXSINO は、MTC、寸法レポート、およびマッチングされたすべての標準サイズのステンレス鋼 Pall リングを供給します。 サポートグリッド, 液体分配器、 そして ベッドリミッター タワーパッケージ一式についてはこちらをご覧ください。FXSINOへのお問い合わせ： jackieqiu9202@gmail.com | +86 18507999558

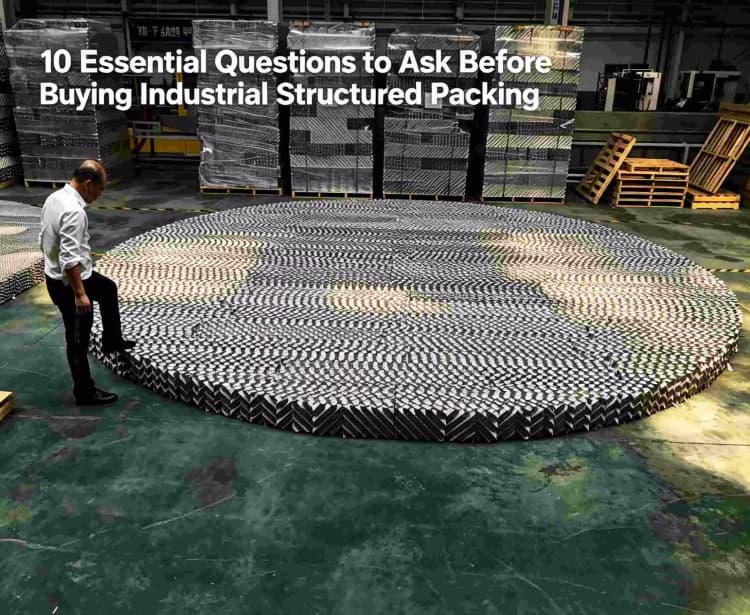

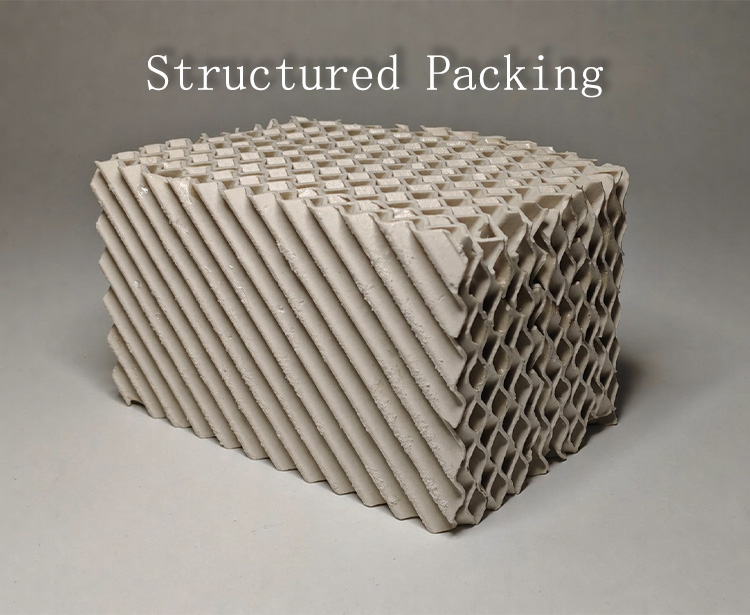

x'q 図1：蒸留塔への設置準備が整った構造化充填材（波形金属板）。構造化包装 蒸留用：SS304および316L製、250Y/500Y/700Y、低ΔP技術概要： 蒸留塔の理論段あたりのHETPが400mm未満、圧力降下が0.2kPa未満である場合、ランダム充填では限界に達します。45°（Y型）または30°（X型）の波形シートを用いた構造化充填材は、予測可能な物質移動、均一な液体分布、そしてあらゆる塔内部構造の中で最も低い段あたりのΔPを実現します。これは、圧力損失が1ミリバールでも分離効率を低下させる真空蒸留において非常に重要です。1. とは 構造化包装?構造化された包装 構造充填材は、波形金属板、金網、または穴あき板を高度に秩序だった幾何学的に固定された構造に配置することによって製造される塔充填材の一種です。各部品が予測不可能に沈下するランダム充填材（パルリング、サドル）とは異なり、構造充填材は均一で平行な流路を作り出し、チャネリングを解消し、塔の断面全体にわたって一貫した物質移動を実現します。各充填材の高さは通常100～300mmで、波形は垂直軸に対して一定の角度で走っています。充填材はカラム内で垂直に積み重ねられ、気相と液相の両方の半径方向の混合を促進するために、層の向きが交互になるように配置されます（通常は層間で90°回転）。 図2：45°Y型角度の波形シート構造 ― 均一な流路によりチャネリングが解消されます。2. 波形形状：X型とY型波形角度は、容量と効率のトレードオフを決定する。パラメータX型（30°）Y型（45°）波形角度垂直から30°垂直から45°ガス容量高い（流れ抵抗が少ない）適度物質移動効率適度より高い（接触経路が長い）圧力低下より低い適度最適な用途高スループット、低圧蒸留高純度分離、真空蒸留名称：250Y型充填材は、表面積250m²/m³、波形角度45°です。250X型は波形角度30°です。Y型は蒸留における業界標準です。3. 技術仕様：250Y / 350Y / 500Y / 700Y数字の接頭辞は、m²/m³単位の比表面積を表します。表面積が大きいほど、単位面積当たりの物質移動量は多くなりますが、圧力損失が大きくなり、容量は小さくなります。モデル表面積（m²/m³）空隙率（％）標準的なHETP（mm）ΔP (Pa/m)F値制限250Y25097～98350～500150～2502.8～3.2350Y35095～96300～400200～3502.4～2.8500Y50093～94200～300300～5002.0～2.4700Y70090～92150～250500～8001.5～2.0データは業界標準仕様に基づいて収集されています。HETPとΔPは、運転圧力、液体負荷、およびシステムの物理的特性によって変化します。ワイヤーメッシュバリアント（例：500Y-WG）の場合、HETPは20～30%低くなる可能性があります。詳細については、 金属構造パッキン 500Y/700Y 深掘り ガーゼタイプのディテール用。4. 蒸留サービス用材料の選定蒸留には熱、圧力、そして多くの場合腐食性の原料が伴います。材料の選定は、他の塔内部部品と同様に塩化物/硫酸/温度の論理に従います。詳細については、当社の 304Lと316Lの構造化梱包ガイド 完全な腐食閾値の場合：材料最高温度耐腐食性典型的な蒸留用途SS304450℃一般事項（塩化物不使用）炭化水素の分留、溶媒SS316L450℃塩化物濃度 ≤ 200 ppm医薬品、ファインケミカル、塩素系溶剤デュプレックス2205300℃塩化物濃度200ppm超、高濃度海水ストリッピング、高応力タワーチタン（グレード2）300℃例外的な（塩化物、Cl2)クロルアルカリ、HCl、TiCl4 蒸留 図3：材料の選択 ― SS304（光沢）、SS316L（マット）、デュプレックス2205、およびチタン（強力な蒸留用）。5. なぜ 構造化包装 蒸留用ですか？ランダムパッキングに対する性能上の利点HETPを下げる： 150～400 mm 対 ランダム充填の場合 500～800 mm — 同じ分離を行うために必要な理論段数が少なくなり、カラムの高さが低減されます。超低圧力損失： 理論段あたり0.1～0.5 kPaに対し、トレイでは0.5～1.5 kPa ― 真空蒸留（例えば、3～5 mbarでの食用油の脱臭）に不可欠。チャネリングなし: 整然とした形状により、塔の断面積の100%にわたって均一な気液接触が実現する。予測可能なスケールアップ： 50 mmの試験カラムからの性能データは、5 mの工業用タワーに直接適用可能であり、ランダム充填によるスケールアップの不確実性はありません。高いターンダウン率： 低負荷時に液漏れを起こすトレイとは異なり、設計容量の30～40％まで効率を維持します。6. 主な用途・真空蒸留： 食用油の脱臭、ビタミンEの濃縮、無水フタル酸など、ΔPが1mbar増えるごとに製品の純度が低下します。・常圧蒸留： 原油の分留、溶剤の回収、エタノール／水の分離。・ファインケミカル・医薬品： 熱に弱い中間体には、短い滞留時間と精密な温度制御が求められる。・極低温蒸留： 空気分離（O2/N2/Ar) では、低い ΔP と高い効率が必須です。・吸収剤および剥離剤： CO2 捕捉、アミン処理、酸性水ストリッピング（クロスオーバー ランダムパッキングアプリケーション). 図4：蒸留塔に設置された構造化充填材部と、上部に設置された液体分配器。7. 設置およびタワー内部構造サポートグリッド: 使用する ラクダのこぶを支えるグリッド 充填層荷重＋油圧推力に対応。充填材を保持するため、グリッド開口部は15mm以下。レベリング： 各梱包材は±1°以内の水平に設置する必要があります。各梱包材の上端に水準器を置いて確認してください。梱包材が傾いていると、内容物の分布が不均一になります。回転： 層を交互に90度回転させます。柱に降ろす前に、各要素に方向を示す矢印を付けてください。液体の流通： 構造化パッキングにとって重要 — 各層に不均一な分布化合物が存在する。高性能のものを使用する。 液体分配器 （目標灌漑密度：80点/m²以上）ベッドリミッター: インストールする 押さえ板 圧力サージ時や真空運転時に、充填材が浮き上がるのを防ぐため。8. 構造化包装 ランダム梱包 vs トレイ梱包要素構造化包装ランダムパッキングトレイHETP150～400mm500～800mm450～600 mm/トレイステージごとのΔP0.1～0.5 kPa0.3～0.8 kPa0.5～1.5 kPa容量（F値）1.5～3.21.0～2.51.5～2.5ターンダウン比率30～40％50%70～80％設置費用高精度（必要な精度）低（ダンプ充填）高い（トレイアセンブリ）最適な用途真空、高純度、低ΔP一般的な吸収性、腐食性サービス大容量、汚損サービス9. よくある質問（FAQ）質問：10ミリバールでの真空蒸留には、どの機種を選べば良いでしょうか？A：50mbar以下の真空用途には、500Yまたは700Yをお勧めします。表面積が大きいほどガス密度が低くても補償され、段ごとの圧力差（ΔP）が小さいため、最上段の製品純度が維持されます。予算が許せば、金網タイプの500Y-WGは、HETPを20～30%向上させることができます。質問：既存のトレイカラムに構造化充填材を後付けすることは可能ですか？A：はい。トレイを取り外し、構造化充填材を設置することで、通常、処理能力が20～40%向上し、圧力差（ΔP）が50～70%低減します。新しい支持グリッド、液体分配器、および充填層リミッターの設置が必要になります。改修の実現可能性評価については、当社までお問い合わせください。Q：構造化包装における不均一な分布を防ぐにはどうすればよいですか？A：1平方メートルあたり80以上の灌漑ポイントと均一な流量分布（±5%）を備えた高品質の液体分配器を使用してください。高さ4～6メートルを超える畝には、 収集者および再配布者 中間高さで、各パッキング要素を±1°の精度で水平にする。蒸留塔の構造化充填材を指定してくださいFXSINOは、すべての標準モデル（250Y/350Y/500Y/700Y）と材質（SS304、SS316L、デュプレックス2205、チタン、ハステロイ）で、段ボールシートと金網構造の梱包材を製造しています。すべての要素は寸法精度を確保するためにレーザーカットとCNC折り曲げ加工されています。当社は完全なタワーパッケージを提供しています。 サポートグリッド, 液体分配器、 そして ベッドリミッターお客様のカラムID、運転圧力、分離仕様をお送りいただければ、お客様に最適なご提案をさせていただきます。FXSINOへのお問い合わせ： jackieqiu9202@gmail.com | +86 18507999558

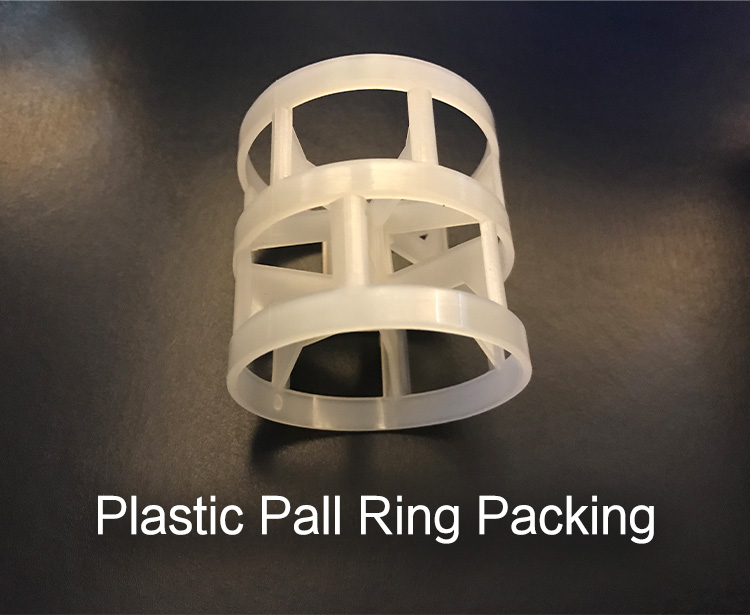

  図1：プラスチック製パルリング ― 腐食性環境における吸収および洗浄用のPP、RPP、CPVC、PVDFの各タイプ。プラスチック製パルリング包装：PP、RPP、CPVC製（吸収・洗浄用）技術概要： 冷却塔の温度が100℃以下で腐食性の水溶液を扱う場合、金属製パッキンは過剰であり、いずれ腐食してしまいます。PP、RPP、CPVC、PVDF製のプラスチック製パルリングは、90%以上の空隙率、低い圧力損失、そして完全な耐腐食性を、はるかに低いコストで実現します。詳細な仕様はこちらをご覧ください。1. とは プラスチック製ポールリング?パルリングは、世界で最も広く使用されているランダム充填塔です。ラシヒリングから発展したもので、円筒形（高さ＝直径）はそのままに、壁面に2列の窓が開けられ、できたタブが中心に向かって内側に曲げられています。このシンプルな形状変更により性能が劇的に向上します。窓によって内部の濡れ面が形成され、ガスの経路が開くことで、従来のラシヒリングにありがちな深刻なチャネリングや高い圧力損失が解消されます。熱可塑性樹脂（PP、RPP、PVC、CPVC、PVDF）から成形されたPall Ringは、軽量で耐腐食性に優れ、経済的なランダムパッキンとなり、非酸化性の腐食性液体やガスの吸収、洗浄、冷却、剥離に適しています。 図2：パンチング加工された窓と内側に曲がった突起が、内部の濡れ面と開いたガス経路を形成する。2．技術仕様（全サイズ共通）以下のデータは、標準的なPP製Pallリングに関するものです。その他の材料（RPP、PVC、CPVC、PVDF）も同じ幾何学的寸法を持ちますが、かさ密度はポリマーの密度によって異なります。サイズ（奥行×高さ×厚さ）（mm）表面積（m²/m³）空隙率（％）バルク数（個/m³）かさ密度（kg/m³）16 × 16 × 1.029990.0214,00010525 × 25 × 1.221993.451,9007538 × 38 × 1.414694.513,8006850 × 50 × 1.510994.96,5005676 × 76 × 2.67195.11,83052データは業界標準データシート（幾何値；PPの嵩密度を表示。材料密度によって異なる）に基づいて作成されています。特注サイズ（10/13/89/100mm）および肉厚はご要望に応じて承ります。3. 材料選定：PP vs RPP vs CPVC vs PVDF適切なポリマーを選ぶことが最も重要な決定事項です。間違った材料を使うと、反り、ひび割れ、溶出などの問題が発生します。化学組成と温度を照合するには、この表を参照してください。材料最高温度（連続）密度（g/cm³）耐薬品性代表的な用途PP（ポリプロピレン）100℃0.89～0.91優れた汎用性水処理、一般的な洗浄、冷却RPP（強化ポリプロピレン）120℃0.95～1.05強度が高く、形状を維持します高温アルカリ洗浄、より深い洗浄層PVC（ポリ塩化ビニル）60℃1.38～1.45強酸（H2SO4（HCl）クロルアルカリ、塩酸吸収（低温）CPVC（塩素化PVC）90℃1.45～1.58高温の酸および酸化媒体高温酸性ガス洗浄、排煙脱硫（FGD）PVDF（キナー）150℃1.75～1.78優れた（ハロゲン、HF、溶剤）塩素、HF、超高純度、半導体 図3：材料の選択 ― 過酷な使用環境向けには、白色PP/RPP、灰色PVC/CPVC、および不透明PVDFが使用される。4. プラスチック製の棺用リングを選ぶ理由とは？コアパフォーマンスの優位性完全な耐腐食性： ポリマーは錆びたり腐食したりしないため、金属パッキンが機能しない塩類、酸、アルカリ、塩水などに最適です。低圧損： ボイド率90～95%はガス流抵抗を最小限に抑え、ファンとブロワーのエネルギー消費を削減します。高い物質移動効率： 窓と指が液体の均一な分布を促進し、HETPとラシヒリングを減少させます。軽量： かさ密度はわずか52～105 kg/m³（PP）で、セラミック充填材の約5分の1であるため、タワーの支持要件を最小限に抑えることができます。低コスト： 射出成形された熱可塑性樹脂は、耐腐食性パッキンの中で、分離単位あたりの設置コストが最も低い。5. 主な用途・酸性ガス吸収： HCl、SO2、 それで3、H2S、Cl2いいえx 洗浄 ― 最大の単一用途。・排煙脱硫（FGD）： 湿った石灰岩SO2 発電所や焼却炉での除去（高温でのCPVCまたはRPP）。・廃水処理： アンモニアおよびVOC除去、曝気、脱臭塔。・冷却・加湿機能： 向流式冷却塔およびガス調整装置。・化学物質の回収： 溶剤回収、酸濃縮、および塩水脱塩素処理。 図4：HClとSO₂用の酸性ガススクラバーに設置されたプラスチック製パルリング（PP）2 吸収。6．プラスチック製、金属製、セラミック製の棺の蓋リングの比較要素プラスチック金属（SS316L）セラミック最高温度60～150℃約400℃約800℃耐腐食性素晴らしい適度良い（酸性）かさ密度（kg/m³）52～105約400約700相対コスト低い高い中くらい最適な用途腐食性水溶液、低温～中温高温、炭化水素高温、強酸7. インストール手順サポートグリッド: 落下を防ぐため、ラクダのこぶ型支持格子、またはリング直径の60%以下の開口部を持つ穴あき板を使用してください。ユニフォームローディング: 塔の断面全体に均等に注ぎ、一点から一気に注ぎ込まないでください。充填層の上に直接立たないでください。必ずスプレッダーボードを使用してください。ベッドリミッター: ガス流速が高い、または真空状態になるベッドには、押さえ板を取り付けてください。ベッドリミッターガイドをご覧ください。液体の流通： 高さ3～5mを超えるベッドには、集熱器と再分配器を設置してください。集熱器と再分配器のガイドをご覧ください。事前湿潤： ガスを導入する前に必ずベッドを湿らせて、ドライチャネリングを防ぎ、設計効率を即座に達成してください。8. よくある質問（FAQ）質問：塩化水素ガスの吸収材として、どの材料を選べば良いでしょうか？A：室温の希塩酸には、PPが経済的な選択肢です。濃塩酸または温塩酸には、CPVC（90℃まで）またはPVDF（150℃まで）を使用してください。PVCも優れていますが、使用温度は60℃までです。塩化物イオンの許容温度範囲については、材料選定ガイドをご覧ください。質問：プラスチック製のパルリングは、高温の苛性ソーダ（NaOH）溶液に耐えられますか？A：PPとRPPは、それぞれの耐熱温度（100℃と120℃）までは苛性アルカリに十分耐性があります。PVCとCPVCは強アルカリ溶液中では劣化するため使用を避けてください。120℃を超える高温の濃NaOH溶液には、金属製またはセラミック製のパッキンを検討してください。Q: タワー型PCを梱包するには、どれくらいの量の梱包材が必要ですか？A：数量（個）＝タワー断面積×ベッド高さ×バルク数（表より）。例：内径2m、ベッド高さ3m、38mm PPリングのタワーの場合：π × 1.0² × 3 × 13,800 ≈ 130,100個。正確な見積もりについては、タワーの寸法をお知らせください。プロジェクトに必要なプラスチック製ポールリングをご依頼くださいFXSINOは、PP、RPP、PVC、CPVC、PVDF製のプラスチック製パルリングを、標準サイズ（16/25/38/50/76mm）すべてでご提供しています。帯電防止用途向けに、オプションでカーボン充填PPもご用意しております。すべてのご注文には、材料証明書と寸法検査報告書が添付されます。また、タワーパッケージ一式に必要なサポートグリッドと液体分配器もご提供いたします。FXSINOへのお問い合わせ： jackieqiu9202@gmail.com | +86 18507999558

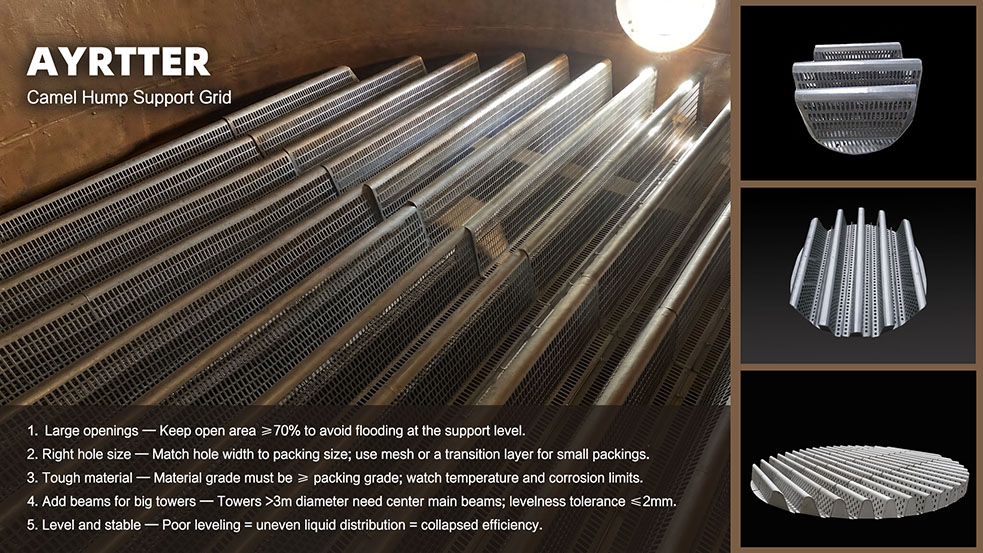

  図1：ラクダのこぶ型支持格子 ― 鋼板から打ち抜かれた連続したアーチ状（波状）断面。ラクダのこぶ型サポートグリッド：構造化された梱包ベッドのための耐荷重ソリューションエンジニアリングアラート： サポートグリッドは充填層の土台となる重要な部材です。サポートが破損すると、充填材の崩壊、ガスの流れの阻害、そして高額な操業停止につながります。キャメルハンプ（キャメルバック）グリッドは、90%以上の開口率と優れた耐荷重性能を実現しますが、これはお客様のカラム荷重に合わせて設計された場合に限ります。必要なデータは以下のとおりです。1. ラクダのこぶ型サポートグリッドとは何ですか？A ラクダのこぶを支えるグリッド キャメルバックサポートとも呼ばれるこの構造は、連続したアーチ状（波状）の断面形状にプレス加工された鋼板から作られています。アーチの「隆起部」が剛性の高い構造部を形成し、アーチ間の空間はガスや液体が通過するための広い開口部を提供します。平鋼格子とは異なり、アーチ形状により各リブが荷重を支える梁として機能します。それぞれのアーチは小さな橋のように機能します。湾曲した形状によって、垂直方向の河床荷重がアーチに沿った圧縮力に変換され、応力が中央に集中するのではなく、塔の壁全体に均等に分散されます。これが、ラクダのこぶ状の格子が、同じ板厚の平らな格子よりもはるかに大きな荷重を支えることができる理由です。 図2：主要寸法 ― アーチの高さ（H）、プレートの厚さ（t）、および開口率。2. 設計パラメータパラメータ標準範囲デザインノートオープンスペース90～95％支持面全体の圧力損失を最小限に抑えます。アーチの高さ150～300mmアーチが高いほど耐荷重は大きくなりますが、ベッドの高さは低くなります。板厚3～6mm計算された河床負荷量に基づいて駆動されます（セクション3を参照）。モジュール幅300～500mm柱のマンホール（通常はDN500以上）を通過する必要があります。穴の直径10～25mm液体の排出と充填材の予備量とのバランスを取る。適用可能なタワー直径DN300～DN6000モジュール式組立方式は、小型から大型の柱まで対応可能です。3. 耐荷重能力データ耐荷重能力は、プレートの厚さ、アーチの高さ、および材料のグレードという3つの変数によって決まります。ベッド全体の荷重には、充填材の重量、液体の保持量、およびプロセス側の圧力差が含まれます。板厚別標準耐荷重（SS316L、アーチ高さ200mm）：• 3mmプレート： 約2,500 kg/m²（軽荷重用、250Yベッドに適しています） < （高さ3メートル）• 4mmプレート： 約4,500 kg/m²（標準荷重；ほとんどの500Y用途）• 6mmプレート： 約8,000 kg/m²（高耐久性；背の高いベッド、高い液体保持能力、真空サービス）設計安全率： 計算された運転負荷に対して、常に最低2.5倍の安全率を指定してください。300℃を超える温度では定格を下げる必要があります。当社のエンジニアにご相談ください。 図3：ラクダのこぶ型格子（左）は90％以上の開口率を実現するのに対し、従来の棒状格子（右）では約45％にとどまる。4. ラクダのこぶ模様 vs. バーグリッド：どちらを選ぶべきか？要素ラクダのこぶグリッドバーグリッドオープンスペース90～95％40～50％圧力低下最小値（通常0.1～0.3 kPa）中程度から高い液体の再分配組み込み式（アーチ状の谷が雨水を集めて再滴下する）なし（別途コレクターが必要）耐荷重高い（アーチが梁の役割を果たす）適度汚損リスク低い（自然排水の谷）高い（平らな面は固形物を閉じ込める）5. 4段階選定方法ステップ1 — ベッド荷重の計算： 充填材の嵩密度×充填層の高さ×塔面積＋液ホールドアップ（通常、充填材容積の5～15%）。500Y充填材の場合、充填層の高さ1mmあたり約7.2kg/m²が目安となります。ステップ2 — マンウェイへのアクセスを確認する： モジュールの幅は、マンウェイの内径から50mmのクリアランスを引いた値以下でなければなりません。標準DN500マンウェイの場合、モジュールの最大幅は450mmです。ステップ3 — プロセス条件の確認： 300℃を超える温度では、より厚いプレートまたはより高性能な合金が必要です。真空用途では、ガスの流入がスムーズである必要があります（突起形状により流入損失を最小限に抑えます）。ステップ4 — 腐食等級の一致： 梱包材と同じ合金です。塩化物許容濃度については、304と316Lの比較ガイドをご覧ください。 図4：DN500マンホールを通してラクダのこぶ型グリッドモジュールを設置する様子。6. 材料の選定腐食および温度限界SS304L: 有機物をきれいに処理し、室温を保てます。最も経済的な選択肢です。SS316L: アミンサービス、H2S、CO2微量の塩化物。製油所サービスにおける業界標準。デュプレックス 1.4462: 塩化物濃度が500ppmを超えると、高温での機械的強度が高くなります。チタン グレード2： 攻撃的な塩化物、湿った塩化物2海水ストリッピング。7. インストールと一般的な故障モード故障モード原因防止永久変形過負荷または高温クリープ安全係数を2.5倍適用し、T > 300°Cでは定格を下げる。梱包時の落下梱包サイズに対して穴の直径が大きすぎる最大穴径＝梱包段ボール間隔の60％ガスバイパスモジュールとシェル間のギャップ取り付け時に周囲のシールストリップを溶接する腐食による穴あき谷間に濃縮された腐食性物質梱包材と同じ合金を指定し、排水を確保してください。8. 液体分配器とのペアリングラクダのこぶ状の格子は、充填層の底部に設置されます。その上に充填材が、さらにその上に液体分配器が設置されます。格子のアーチ状の溝は自然に液体を集め、簡易的な再分配器として機能します。特に、穿孔板構造の充填材と組み合わせると、穿孔部を通して横方向への再分配が可能になるため、非常に効果的です。充填材の選定に関する詳細な情報は、弊社の5要素ガイドをご覧ください。 図5：タワー内部の完全な組み立て図 ― 下部にラクダのこぶ状のグリッド、中央に構造化された充填材、上部に液体分配器。よくある質問質問：ラクダのこぶ型グリッドは、別の液体収集器の代わりになりますか？A: 多くの場合、そうです。アーチ状の谷が液体を集めて下のベッドに滴り落とし、基本的な再分配を行います。ただし、高さのある柱（ベッドの高さが 6 m 以上）や深刻な不均衡な分配の場合は、専用の 液体収集・再分配器 中級レベルでは依然として推奨されています。Q：梱包材が格子穴から落ちないようにするにはどうすればよいですか？A：穴の最大直径は、パッキンの波形間隔の60%を超えてはなりません。250Y（間隔約25mm）の場合、穴の直径は15mm以下である必要があります。500Y（間隔約12mm）の場合、穴の直径は7mm以下である必要があります。必要に応じてメッシュオーバーレイをご提供できます。Q: SS316L製キャメルハンプ型グリルの最高使用温度は何度ですか？A：SS316Lは425℃程度までは強度を維持します。それ以上の温度ではクリープ現象が顕著になるため、450℃を超える連続使用にはデュプレックス鋼またはインコネル625をお勧めします。設計図面や荷重計算が必要ですか？FXSINOは、完全な機械的計算、材料のミル証明書（ASTM A240準拠のMTC）、および適合する塔内部構造を備えたラクダのこぶ型支持グリッドを提供します。塔ID、ベッド高さ、およびプロセス条件をお送りいただければ、最適なソリューションを設計いたします。FXSINOへのお問い合わせ： jackieqiu9202@gmail.com | +86 18507999558

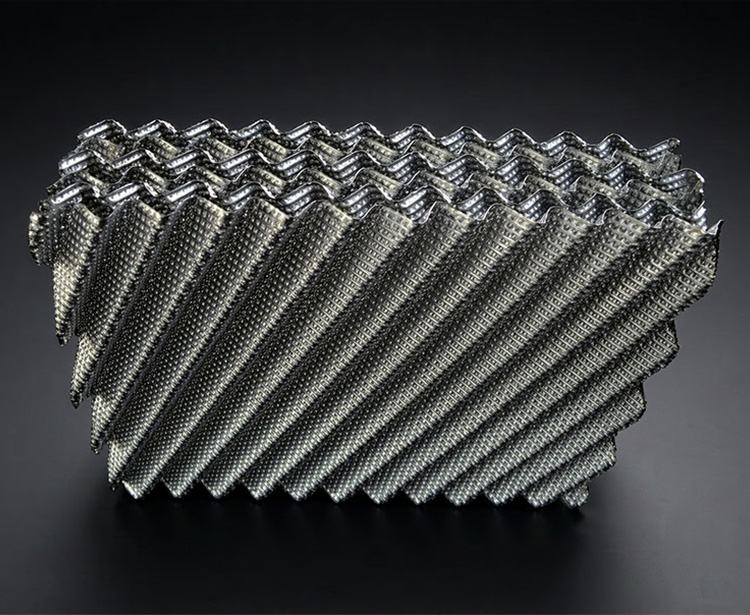

  図1：500Y/700Y金属ワイヤーメッシュ構造充填材 - 円柱設置準備完了のディスクセグメント。金属構造梱包材メーカー | 500Y/700Y金属梱包材メーカー概要： FXSINOは、SS304、304L、316、および316L製の500Yおよび700Yモデルを提供する金属構造充填材メーカーです。これらの高比表面積充填材は、低圧力損失と高い理論段数が重要な真空蒸留、熱感受性分離、および精密精留向けに設計されています。1. 金属構造パッキンとは何ですか？金属構造充填材は、ステンレス鋼、炭素鋼、アルミニウム、またはチタンの薄い金属板（通常厚さ0.1～0.2mm）から作製される高効率物質移動装置です。各シートは精密プレス加工され、カラム軸に対して一定の角度でチャネルを形成するように波形加工されています。隣接するシートは波形方向が逆になるように配置され、チャネリングや壁面流を排除する幾何学的に整列したマイクロチャネルのネットワークを形成します。の 500Y そして 700Y これらのモデルは、高比表面積充填材のファミリーに属します。「Y」は45°の波形角度を示し、数字は公称比表面積（m²/m³）を示します。ランダム充填材と比較して、構造化充填材はPallリングの4.5倍の比表面積を実現し、圧力損失は大幅に低減されます。 図2：互いに反対方向に配置された45°の波型シートが均一なマイクロチャネルを形成する。2. 500Yと700Yの比較：技術仕様500Yと700Yはどちらも以下の通り利用可能です。 金網 （最大限の濡れ性と真空サービスのため）または 穴あきプレート （より高い機械的強度と防汚性を実現するため）。主なパラメータ：モデル波形角度特定分野(m²/m³)空隙率(%)理論プレート（1メートルあたり）圧力低下（MPa/m）HETP（mm）250Y（参照）45°25097～982.5～3.02～3 × 10-4300～450500Y45°50090～954.5～5.53 × 10-4200～300700Y45°70085～878～104.5～6.5 × 10-4150～200データは複数のメーカーの標準データシートから収集したものです。500Yは、金網構造充填材の中で最も広く使用されているモデルです。700Yは、1メートルあたりの理論段数を2倍にすることで、超精密分離を実現します。450Y、550Y(X)、および750Yのカスタムモデルは、ご要望に応じてご提供可能です。3. 500Y/700Yを選ぶ理由とは？コアパフォーマンスの優位性超高分離効率： 700Yは1メートルあたり8～10の理論段数を実現し、同位体分離や高純度ファインケミカルの製造に最適です。低圧損： 500Yはわずか0.05～0.3kPa/mで動作するため、過剰なエネルギー損失なしに7kPa以下の深真空蒸留が可能になります。毛細管濡れ性： 金網構造により液体が薄膜に閉じ込められ、0.2 m³/(m²·h)という低い噴霧密度でも高い効率が維持されます。増幅効果なし： 規則的な幾何学的配置により、実験室の性能は大径タワーに対しても予測可能なスケールで変化する。高い運用柔軟性： 負荷変動が広範囲に及ぶ場合でも安定した性能を発揮し、低負荷時の制限はほとんどありません。4. 材料の選定材料サービス条件代表的な用途SS304 / 304L一般用途、非塩素系メタノール精留、エタノール回収SS316 / 316L塩化物を含む弱酸酢酸精留、塩酸回収、アミンサービス321ステンレス鋼高温酸化耐性改質装置、高温真空カラムデュプレックス2205 / チタン強力な耐腐食性＋高純度PTA、医薬品中間体炭素鋼非腐食性炭化水素コスト重視の常圧蒸留すべての材料には、ASTM A240規格に準拠したミルテスト証明書（MTC）が付属しています。304と316Lの詳細な比較については、弊社の304対316L材料ガイドをご覧ください。5. 主な用途・真空蒸留： 熱に弱い材料、7kPa以下の超真空サービス ― 香料、ビタミン、ファインケミカルにとって不可欠。・高精度整流： 高純度溶媒回収（99.9%以上）、異性体分離、同位体化合物分離。・石油化学： エチレン脱メタン装置（極低温分離）、スチレンモノマー精製、製油所真空塔。・石炭化学： メタノールの精留（3カラム／4カラム法）、グリコールの分離。• 医薬品： ビタミンEの精製、ビタミンCの抽出、APIの精製。・空気分離： 液体窒素洗浄、冷却塔、希ガス回収。 図3：気液の均一な分配を確保するため、設置時に隣接する充填層を90°回転させた。6. インストール手順レイヤーの向き: 隣接する充填層は、放射状の混合を促進し、チャネリングを防ぐために、互いに90°回転させる必要があります。注ぎ込み高さ： 梱包材は必ずベッドより高い位置から注ぎ入れてください。決して直接落としてはいけません。梱包材の上に人が立たないようにしてください。重量を分散させるために板を敷いてください。ベッドリミッター： 高ガス流速下での流動化を防ぐため、各ベッドの上部に固定プレートを取り付けてください。ベッドリミッターガイドをご覧ください。再分配: 高さ3～5mを超える栽培床には、液体集水器と再分配器を設置してください。集水器・再分配器ガイドをご覧ください。|110||111||112||113||114||115||116||117||118||119||120||121||122||123||124||125||126|

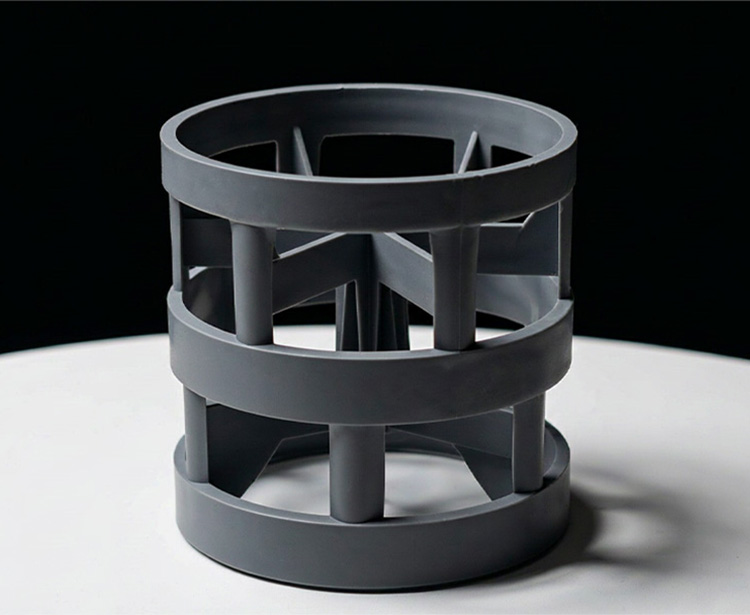

  図1：ステンレス鋼製パルリング ― 円筒形の本体に刻印された窓と内側に曲がったフィンガー。ステンレス製金属製パルリング：蒸留および洗浄用ランダムパッキングエンジニアリングアラート： 蒸留塔の温度が100℃を超える場合、真空下で運転する場合、または炭化水素や高圧ガスを扱う場合、プラスチック製の充填材は変形したり破損したりします。ステンレス鋼製のパルリングは、95%以上の空隙率、低い圧力損失、そして深層充填層を支える機械的強度を実現し、蒸留およびスクラビング用途における業界標準となっています。1. ステンレス鋼とは何か 棺の指輪？パルリングは、従来のラシヒリングを進化させたものです。円筒形（高さと直径が等しい）はそのままに、壁面に2列の窓が開けられ、そこから生じる金属タブが中心に向かって内側に曲げられています。このシンプルな変更により性能が劇的に向上します。窓によって内部表面が形成され、流路が開かれることで、液体の分配、物質移動効率、処理能力が大幅に向上し、同時に圧力損失も低減されます。ステンレス鋼帯からリングをプレス加工することで（鋳造ではなく）、寸法精度が高く、肉厚が薄く、機械的強度も均一になる。これらはすべて、大規模な工業用カラムにとって非常に重要な要素である。 図2：パンチング加工された窓と内側に曲がったフィンガーが内部の濡れ面を形成する。2. 技術仕様（SS304参照）下の表は、SS304を基準とした標準サイズ（肉厚0.3～1.2mm）を示しています。かさ密度は材質グレードと肉厚によって変化するため、表示されている値は参考値です。サイズ（奥行×高さ×厚さ）（mm）表面積（m²/m³）空隙率（％）バルク数（個/m³）かさ密度（kg/m³）16 × 16 × 0.336294.9214,00039625 × 25 × 0.521995.051,94039338 × 38 × 0.614695.915,18031850 × 50 × 0.810996.06,50031476 × 76 × 1.27196.11,830308データソース：業界標準データシート（SS304、理論値は参考値。実際の嵩密度は肉厚によって異なります）から編集。特注サイズ（6/10/13/89/100 mm）および非標準肉厚はご要望に応じて対応可能です。3. なぜ 金属製ポールリング過酷なサービス環境下でも優れた性能を発揮主な性能上の利点高負荷・高スループット、低圧力損失： 95%を超える空隙率はガスの流れに対する抵抗を最小限に抑え、浸水前に高い容量を確保できる。優れた物質移動： 窓とフィンガーは液体を均一に広げ、詰まり、溝の形成、目詰まり、汚れの付着を防ぎます。優れた濡れ性： 金属表面はプラスチックよりも濡れやすく、少量の液体負荷でも効率を維持します。深層床の機械的強度： ステンレス鋼の堅牢性は、破損がほとんどないことを意味し、高圧下でのより深い充填層に適しています。高温・高圧対応： プラスチックとは異なり、金属リングは熱サイクルや高温にも変形することなく耐えることができます（ステンレス鋼は合金の種類によって400～500℃まで対応可能です）。 図3：材料の選択 ― 高温高圧には金属、腐食にはプラスチック、極度の高温にはセラミック。4. 材料選定：どのステンレス鋼グレードを選ぶべきか？材料使用温度代表的な用途SS304 / 304L最高約400℃有機物の浄化、炭化水素の分留、一般サービスSS316 / 316L最高約400℃酸性ガス吸収、アミン/CO2 サービス、塩化物含有河川炭素鋼最高約350℃コスト重視で非腐食性の炭化水素サービスデュプレックス 2205 / 904L最高約300℃高濃度の塩化物/海水、激しい腐食ハステロイ／チタン／モネル合金の種類によって異なる激しい腐食、ハロゲン化物、高温酸304と316Lのどちらを選ぶべきかについてさらに詳しく知りたい場合は、304と316Lの材料ガイドをご覧ください。使用可能なグレードには、SS304、304L、316、316L、410、2205デュプレックス、904Lに加え、炭素鋼や特殊合金が含まれます。5. 主な用途金属製のパルリングは、分離、吸収、脱着といった用途において、大気圧下と真空下の両方で、圧力損失を最小限に抑えることが重要な場合に指定されます。・蒸留塔： 原油分留、エチルベンゼン／スチレン分離、エタノール精留、真空蒸留。・吸収と洗浄： H2S、NH3、 それで2CO2 除去；酸性ガススクラバー；クエンチングタワー。• ストリッピング: 蒸気ストリッピング、VOC回収、直接接触冷却。・石油化学・精製： 接触改質、ガス処理、脱炭素化、脱硫。・熱回収・抽出： 向流式熱交換および溶媒抽出。 図4：蒸留塔に装填されるステンレス鋼製パルリング。6. よくある質問（FAQ）質問：金属製の棺用リングを選ぶべきなのはどのような場合ですか？A：動作温度が100℃を超える場合、真空下、高圧下、または炭化水素／有機流体中でプラスチックが変形または膨張する場合は、金属を選択してください。100℃未満の腐食性環境では、PPやPTFEなどのプラスチックの方が経済的です。Q：コラムを制作するには、どのくらいの梱包材が必要ですか？|98||99||100| |101||102||103||104||105|

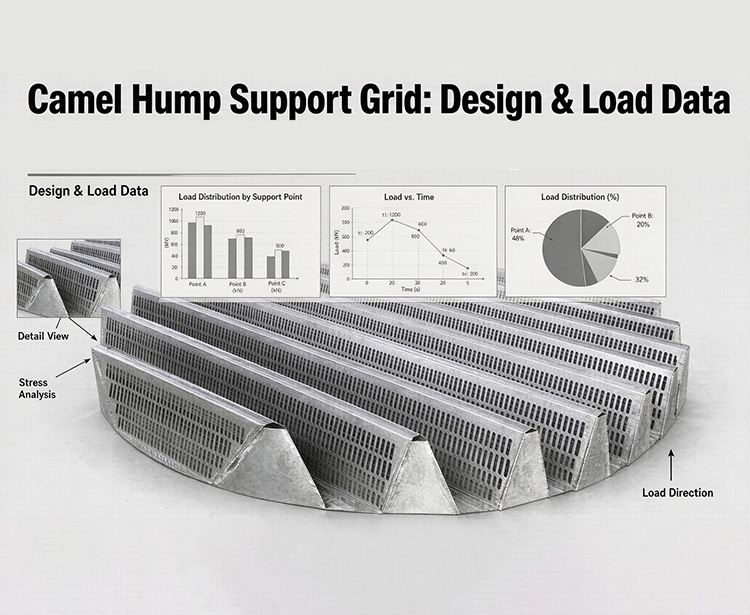

  図1：ラクダのこぶ型支持格子 ― 鋼板から打ち抜かれた連続アーチ形状。ラクダのこぶ型支持格子：設計と荷重データエンジニアリングアラート： サポートグリッドは充填層の土台となる重要な部材です。サポートが破損すると、充填材の崩壊、ガスの流れの阻害、そして高額な操業停止につながります。キャメルハンプ（キャメルバック）グリッドは、90%以上の開口率と優れた耐荷重性能を実現しますが、これはお客様のカラム荷重に合わせて設計された場合に限ります。必要なデータは以下のとおりです。1. ラクダのこぶ型サポートグリッドとは何ですか？ラクダのこぶ型支持格子（ラクダの背型支持格子とも呼ばれる）は、連続したアーチ状（波状）断面にプレス加工された鋼板から製造される。この「こぶ」状の部分が剛性の高い構造部を形成し、アーチ間の空間はガスや液体が通過するための広い開口面積を提供する。平鋼格子とは異なり、アーチ状の形状により、各リブが荷重を支える梁として機能する。 図2：主要寸法 ― アーチの高さ（H）、プレートの厚さ（t）、および開口率。2. 設計パラメータパラメータ標準範囲デザインノートオープンスペース90～95％支持面全体の圧力損失を最小限に抑えます。アーチの高さ150～300mmアーチが高いほど耐荷重は大きくなるが、ベッドの高さは低くなる。板厚3～6mm計算された河床負荷量に基づいて駆動されます（セクション3を参照）。モジュール幅300～500mm柱のマンホール（通常はDN500以上）を通過する必要があります。穴の直径10～25mm液体の排出と充填材の予備量とのバランスを取る。3. 耐荷重能力データラクダのこぶ型グリッドの耐荷重能力は、プレートの厚さ、アーチの高さ、および材料のグレードという3つの変数によって決まります。総荷重には、充填材の重量、液体の保持量、およびプロセス側の圧力差が含まれます。板厚別標準耐荷重（SS316L、アーチ高さ200mm）：• 3mmプレート： 約2,500 kg/m²（軽荷重用、250Yベッドに適しています） < （高さ3メートル）• 4mmプレート： 約4,500 kg/m²（標準荷重；ほとんどの500Y用途）• 6mmプレート： 約8,000 kg/m²（高耐久性；背の高いベッド、高い液体保持能力、真空サービス）設計安全率： 計算された運転負荷に対して、常に最低2.5倍の安全率を指定してください。300℃を超える温度では定格を下げる必要がありますので、当社のエンジニアにご相談ください。 図3：ラクダのこぶ型格子（左）は90％以上の開口率を実現するのに対し、従来の棒状格子（右）では約45％にとどまる。4. ラクダのこぶ模様 vs. バーグリッド：どちらを選ぶべきか？要素ラクダのこぶグリッドバーグリッドオープンスペース90～95％40～50％圧力低下ミニマル中程度から高い液体の再分配組み込み式（アーチ状の谷が雨水を集めて再滴下する）なし（別途コレクターが必要）耐荷重高い（アーチが梁の役割を果たす）適度汚損リスク低い（自然排水の谷）高い（平らな面は固形物を閉じ込める）5. 4段階選定方法ステップ1 — ベッド荷重の計算： 充填材の嵩密度×充填層の高さ×塔面積＋液ホールドアップ（通常、充填材容積の5～15％）。 500ヤード梱包ベッドの高さ1mmあたり約7.2kg/m²の負荷がかかると予想されます。ステップ2 — マンウェイへのアクセスを確認する： モジュールの幅は、マンウェイの内径から50mmのクリアランスを引いた値以下でなければなりません。標準DN500マンウェイの場合、モジュールの最大幅は450mmです。ステップ3 — プロセス条件の確認： 300℃を超える温度では、より厚いプレートまたはより高性能な合金が必要です。真空用途では、ガスの流入がスムーズである必要があります（突起形状により流入損失を最小限に抑えます）。ステップ4 — 腐食等級の一致： 梱包材と同じ合金です。 304 vs 316L ガイド 塩化物濃度の閾値について。 図4：DN500マンホールを通してラクダのこぶ型グリッドモジュールを設置する様子。6. 材料の選定腐食および温度限界SS304L: 有機物をきれいに処理し、室温を保てます。最も経済的な選択肢です。SS316L: アミンサービス、H2S、CO2微量の塩化物。製油所向けサービスにおける業界標準。デュプレックス 1.4462: 塩化物濃度が500ppmを超えると、高温下での機械的強度が高くなります。チタン グレード2： 攻撃的な塩化物、湿った塩化物2海水ストリッピング。7. インストールと一般的な故障モード故障モード原因防止永久変形過負荷または高温クリープ安全係数を2.5倍適用し、T > 300°Cでは定格を下げる。梱包時の落下梱包サイズに対して穴の直径が大きすぎる最大穴径＝梱包段ボール間隔の60％ガスバイパスモジュールとシェル間のギャップ取り付け時に周囲のシールストリップを溶接する腐食による穴あき谷間に濃縮された腐食性物質梱包材と同じ合金を指定し、排水を確保してください。8. 液体分配器とのペアリングラクダのこぶ状の格子は、充填層の底部に設置されます。その上に充填材が、さらにその上に液体分配器が設置されます。格子のアーチ状の溝は自然に液体を集め、簡易的な再分配器として機能します。特に、穿孔板構造の充填材と組み合わせると、穿孔部を通して横方向への再分配が可能になるため、非常に効果的です。充填材の選定に関する詳細な情報は、弊社の5要素ガイドをご覧ください。 図5：タワー内部の完全な組み立て図。下部にラクダのこぶ状のグリッド、中央に構造化された充填材、上部に液体分配器が配置されている。よくある質問質問：ラクダのこぶ型グリッドは、別の液体収集器の代わりになりますか？A：多くの場合、そうです。アーチ状の溝が液体を集め、下の層に滴下することで、基本的な再分配が行われます。ただし、高さ6mを超える柱状構造の場合や、分配が著しく不均一な場合は、中間レベルに専用の液体収集・再分配装置を設置することをお勧めします。Q：梱包材が格子穴から落ちないようにするにはどうすればよいですか？A：穴の最大直径は、パッキンの波形間隔の60%を超えてはなりません。250Y（間隔約25mm）の場合、穴の直径は15mm以下である必要があります。500Y（間隔約12mm）の場合、穴の直径は7mm以下である必要があります。必要に応じてメッシュオーバーレイをご提供できます。Q: SS316L製キャメルハンプ型グリルの最高使用温度は何度ですか？A：SS316Lは425℃程度までは強度を維持します。それ以上の温度ではクリープ現象が顕著になるため、450℃を超える連続使用にはデュプレックス鋼またはインコネル625をお勧めします。設計図面や荷重計算が必要ですか？FXSINOは、完全な機械的計算、材料のミル証明書、および適合するタワー内部構造を備えたラクダのこぶ型支持グリッドを提供します。タワーID、ベッド高さ、およびプロセス条件をお送りいただければ、最適なソリューションを設計いたします。FXSINOへのお問い合わせ： jackieqiu9202@gmail.com | +86 18507999558
